Működési profilok (Energetikai elemzés)

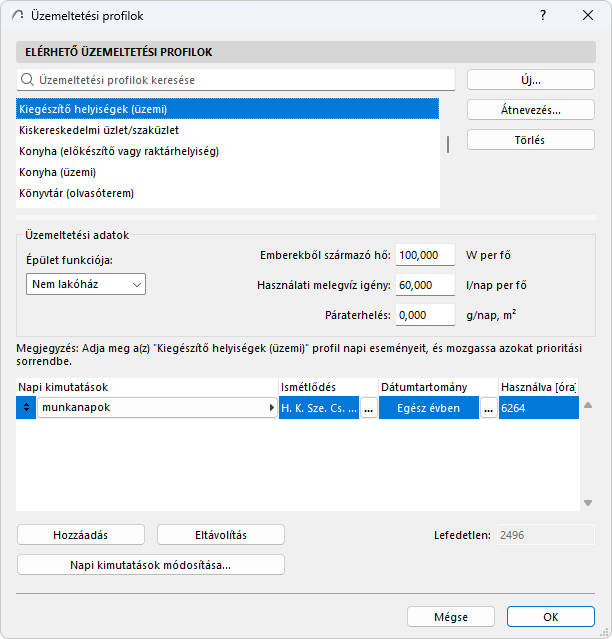

Nyissa meg ezt a párbeszédpanelt a Modell ellenőrzés paletta legördülő menüjéből a jobb felső sarokban, a Tervezés > Energetikai elemzés > Működési profilok paranccsal, vagy a Beállítások > Elemattribútumok > Működési profilok paranccsal.
A működési profil az Archicad egyik jellemzője. Minden egyes hőtechnikai tömbhöz külön működési profil rendelhető.
Az egyes működési profilok napi ütemezéssel rendelkeznek, amely a következő, óránkénti adatokat tartalmazza egy teljes évre vonatkozóan (összesen 8760 óra):
•Megkívánt belső hőmérsékleti tartomány
•Emberekből származó hő
•Használati melegvíz igény
•Páraterhelés

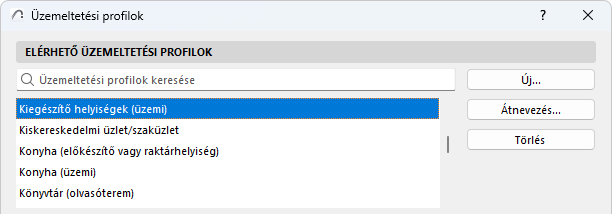

Elérhető üzemeltetési profilok
Válassza ki az alapértelmezett működési profilok listájáról azt, amelyik a leginkább illeszkedik a kijelölt hőtechnikai tömb funkciójához. Ezek az alapértékek a DIN 18599 Épületek energiahatékonysága című szabványban a működési profilra előírt értékeket tükrözik.
Az Archicad energetikai elemzés funkciójával egyéni működési profilok is létrehozhatók és átnevezhetők, amelyek azután hozzáadhatók az Elérhető működési profilok listájához. Ezek a profilok szükség szerint szerkeszthetők is, ehhez módosítsa a profilokban szereplő napi ütemezéslista megfelelő elemének értékeit.

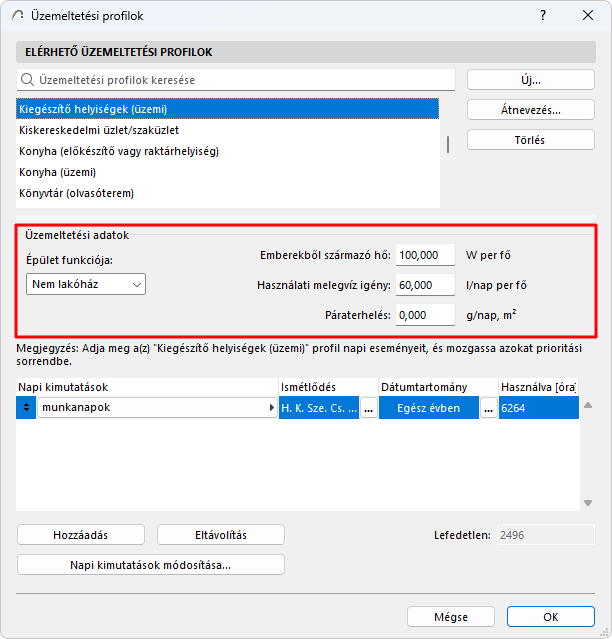

Üzemeltetési adatok
Lent láthatók a kiválasztott működési profil foglaltsági adatai.
Bármelyik érték szükség szerint módosítható annak érdekében, hogy jobban illeszkedjen a hőtechnikai tömb funkciójához.
•Foglaltság típusa: lakóház vagy nem lakáscélú
•Emberi hőnyereség: az épületben található emberi testek által termelt hő mennyisége (W/fő)
•Használati melegvíz igény: a személyenként szükséges melegvíz mennyisége, a kiválasztott épületfunkcióhoz társítva (l/nap, fő)
•Páraterhelés: az épület működtetésének eredményeként a belső levegőbe kerülő vízgőz mennyisége (l/nap)

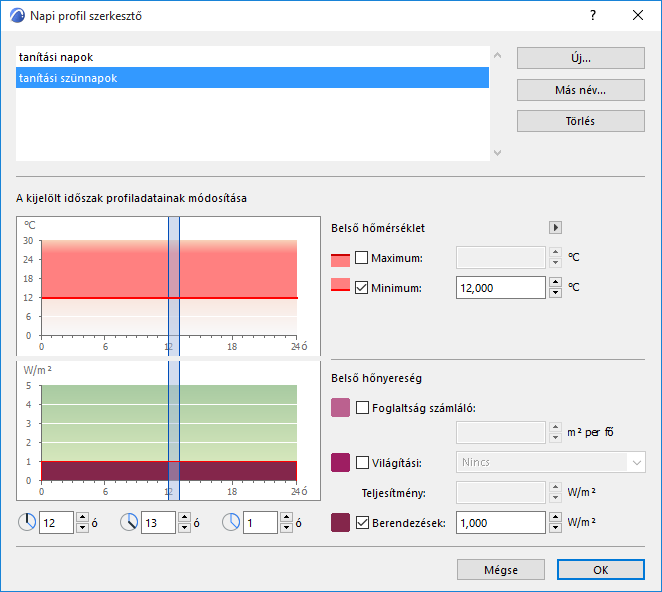

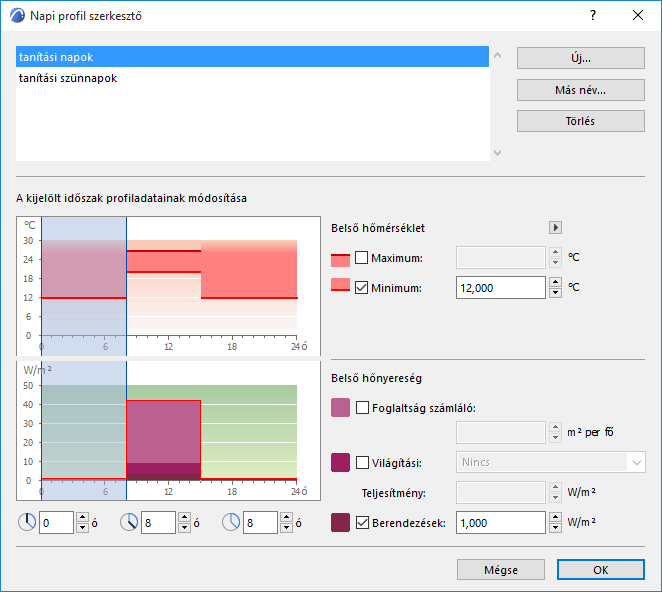

Válassza a „Napi kimutatások módosítása” opciót a Napi profilszerkesztő megnyitásához. A párbeszédablakban két napi foglaltsági profil grafikonja látható, a grafikonok jobb oldalán a vonatkozó alapadatokkal. A vezérlőkkel beállítható a szükséges belső hőmérséklet-tartomány, a foglaltságszámláló, a világítási teljesítmény (LPD, W/m2) és a berendezés áramsűrűsége (LPD, W/m2), amelyek meghatározzák a belső hőnyereséget.
Elméletileg a vizsgált év mindegyik órájához beállíthatók az egyéni működési feltételek a Napi profil szerkesztő segítségével.
Belső hőmérséklet: A nap folyamán óránként megengedett belső levegő-hőmérsékleti tartomány (maximum és/vagy minimum érték) beállítása
Belső hőnyereség: A nap folyamán energiakibocsátást (belső hőnyereséget) okozó tényezők meghatározása a belső padlófelület m2 területének arányában (W/m2)
•Foglaltságszámláló: A kiválasztott művelethez tartozó foglaltsági sűrűség értékének megadásához tájékozódjon a helyi szabályozásokban.
•Világítás: Jelölje be a Világítás négyzetet, majd válasszon egy világítási típust a legördülő listából. A kijelölt Belső világítási típushoz tartozó alapértelmezett teljesítményérték megjelenik a Teljesítmény mezőben. Ha a terv világítástervezése rendelkezésre áll az elemzés időpontjában, akkor lehetőség van az érték manuális finomhangolására.
•Berendezések: A kiválasztott művelet során a készülékek (pl. televízió, számítógép, szerver) sűrűségét jelző érték megadásához lásd a helyi szabályozásokat.

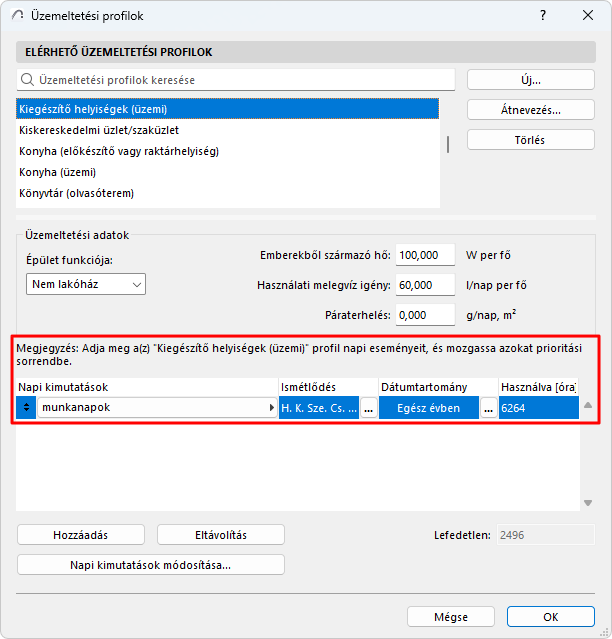

Éves üzemeltetési kimutatás
Mivel ezek az adatok a hét napjától függően és az év folyamán változnak, a Működési profil tetszőleges számú napi kimutatást tartalmazhat, amelyek adott időintervallumokra és a hét adott napjaira vonatkoznak.
Minden egyes napi kimutatáshoz a következő jellemzőket adhatja meg:

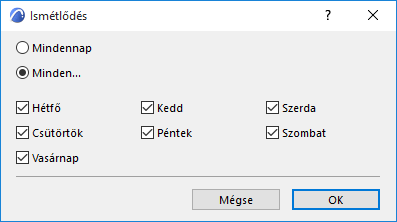

•Ismétlődés: a hét napjai, amelyeken az adott kimutatás érvényes

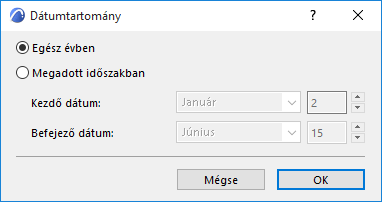

•Dátumtartomány: az elemzési év azon időszakai, amelyek során a kimutatás előfordul
Az Ismétlődés és Dátumtartomány meghatározza azon használatban lévő órák összesített számát, amelyek során a kiválasztott napi kimutatás érvényes.
Ha az Éves üzemeltetési kimutatás jobb alsó sarkában lévő Fedetlen (üres órák) számláló értéke nem 0, az azt jelenti, hogy további módosítások szükségesek az Ismétlődés és Dátumtartomány értékeknél, mivel a vizsgált év bizonyos óráihoz még nem rendelt üzemeltetési kimutatást.
Ha az Éves üzemeltetési kimutatás jobb alsó sarkában lévő Átfedő óraszámláló értéke nem 0, az azt jelenti, hogy további módosítások szükségesek az Ismétlődés és Dátumtartomány értékeknél, mivel a vizsgált év bizonyos óráihoz egyszerre több üzemeltetési kimutatást rendelt. Az átfedésben lévő profilok részleteiért kattintson a sárga színű figyelmeztető címkére.
