Épületgépészeti rendszerek (Energetikai elemzés)
Nyissa meg az Épületrendszerek párbeszédablakot az alábbi helyen:
•Modell ellenőrzés paletta jobb felső legördülő menüje
•Tervezés > Energetikai elemzés > Épületrendszerek, vagy
•az Energetikai modell ellenőrzése paletta Hőtechnikai tömbök oldala
A párbeszédablak segítségével adja meg az Épületgépészeti rendszerek beállításokat, amelyek a belső komfortfeltételeket biztosítják (a Működési profilok párbeszédablak beállításai szerint) az épületmodell hőtechnikai tömbjei számára.
Az egyes hőtechnikai tömbökhöz használhatja az alapértékeket, vagy megadhat és hozzárendelhet egyéni épületrendszereket.

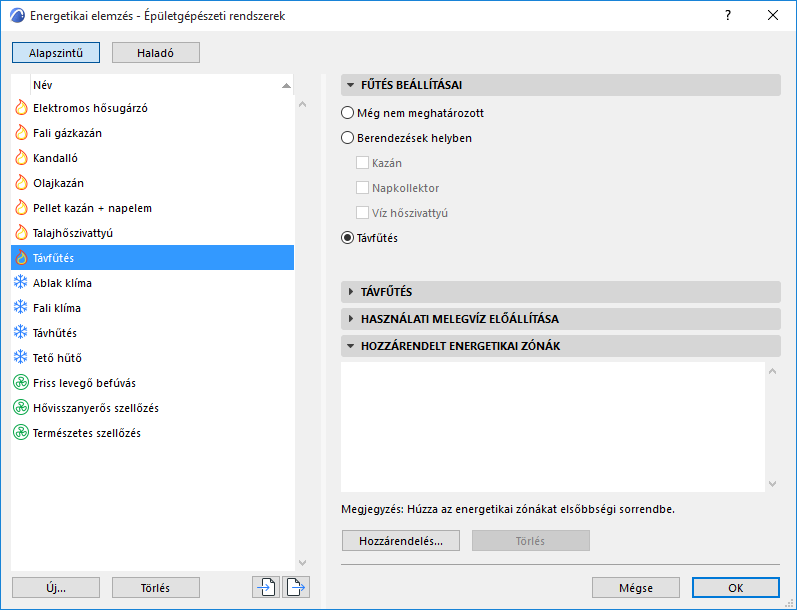

Az Épületrendszerek párbeszédablakban a bal oldalon van felsorolva az összes épületrendszer, míg jobb oldalon az ezekhez tartozó beállítások láthatók. A jobb oldalon látható épületrendszer-beállítások attól függően változnak, hogy melyik rendszer-konfigurációt jelöli ki. A meglévő épületrendszerek jellemzőinek módosításához, új épületrendszerek hozzáadásához és ezek hőtechnikai tömbökhöz való hozzárendeléséhez használja az Épületgépészeti rendszerek párbeszédablakot.
Hozzárendelt energetikai zónák
Tekintse meg vagy módosítsa a kiválasztott rendszert használó energetikai zónákat.
Megjegyzés: Az Energetikai modell ellenőrzése paletta Hőtechnikai tömbök lapján is hozzárendelhetők rendszerek a hőtechnikai tömbökhöz.
Kattintson az Energiaforrás gombra a Kazán lapon (Fűtési rendszer) vagy a Távhűtés beállításai lapon (Hűtési rendszer).

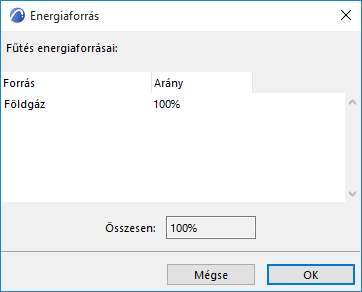

A megjelenő Energiaforrás párbeszédpanelen kattintson egy listázott Forráselemre. Használja a legördülő menüt, és adja meg a fűtéshez, hűtéshez és a használati melegvíz előállításához használt energiaforrást (földgáz, propán, olaj, fa, szén, elektromosság vagy pellet) a kazán vagy hűtésrendszer számára.
Ha több energiaforrást használ egy funkcióhoz, kattintson a + (plusz) gombra, majd válassza ki a további energiaforrást.
A felhasznált források arányát úgy határozza meg, hogy összesen 100 %-ot tegyenek ki.
Egy sor törléséhez kattintson a – (mínusz) gombra.
Az alábbi táblázatban az Energetikai elemzés által használt energiaforrások vannak felsorolva, típusuknak megfelelően, színeikkel együtt, amelyek megjelennek az Energiamérleg kiértékelés jelentésben.
Az épület fűtési rendszeréhez válassza a Távfűtés vagy a Berendezések helyben opciót.
A Távfűtés azt jelenti, hogy a kiértékelt épület fűtését és/vagy melegvíz-szükségletét egy külső üzem szolgáltatja forró víz vagy gőz formájában, egy csővezetéken keresztül.
Az Energiaforrás gombra kattintva meghatározhatja a fűtési rendszer által felhasznált energia forrását (vagy forrásait).
Lásd az Energiaforrás párbeszédablakot.
Berendezések helyben
Válasszon a használni kívánt hőforrásnak megfelelő egy vagy több berendezéstípust:
•Kazán
•Napkollektor
•Víz hőszivattyú
Az egyes opciók beállításai a lenti, vonatkozó párbeszédablakban találhatók.

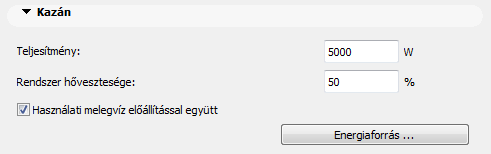

Állítsa be a fűtőberendezés teljesítményadatait (pl. teljesítmény, rendszer hővesztesége), vagy használja a program intelligens alapértékeit.
Adja meg, hogy szükség van-e a Használati melegvíz előállítása opcióra.
Az Energiaforrás gombra kattintva meghatározhatja a fűtési rendszer által felhasznált energia forrását (vagy forrásait).
Lásd az Energiaforrás párbeszédablakot.

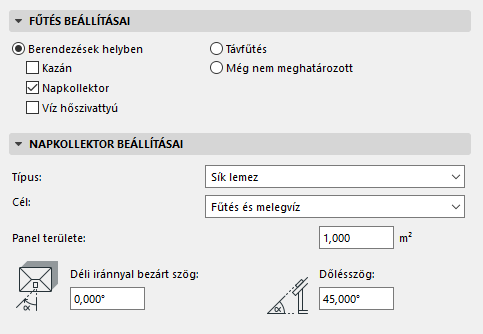

A napkollektor-panelek úgy vannak kialakítva, hogy hőt gyűjtsenek a napfény elnyeléséből, és a napsugárzásban lévő energiát használhatóbb formájúvá alakítsák.
•Típus: Válasszon a sík lemez és vákuumcső között.
•Cél: Adja meg a visszanyert napenergia felhasználási célját (fűtés, melegvíz vagy mindkettő).
Megjegyzés: ha a napkollektorokat több célra használják, akkor mindig a melegvíz készítése rendelkezik a legmagasabb prioritással. Ez azt jelenti, hogy ha a napkollektor nem képes elég energiát termelni az összes cél ellátásához, akkor először a vízmelegítőt fogja ellátni, a maradék rendelkezésre álló energiát pedig fűtésre fogja használni.
Adja meg a napkollektor számításokhoz szükséges geometriai adatait:
•Panel területe
•Déli iránnyal bezárt szög (illetve a déli féltekén lévő helyszín esetén észak felé)
•Dőlésszög

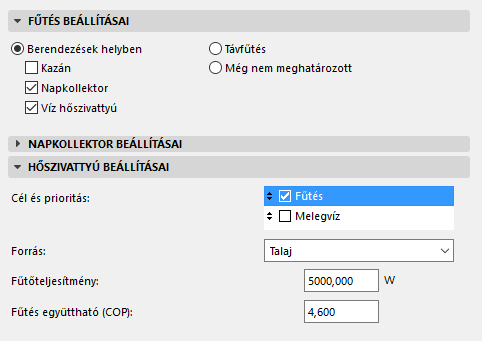

Állítsa be a rendszer célját és prioritását (mozgassa a listaelemeket, és alakítsa ki a megfelelő sorrendet), valamint a forrást.
A rendszer paraméterei is testre szabhatók, de használhatja a program által felkínált intelligens alapértékeket is.

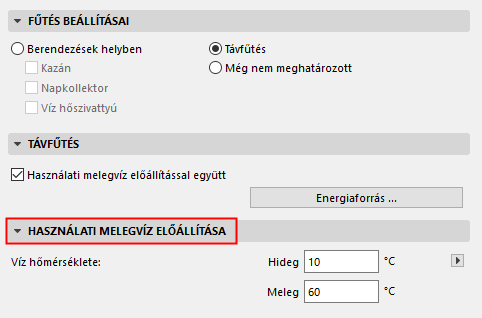

Használati melegvíz előállítás
Adja meg a Hideg és Meleg víz hőmérsékletének célértékeit. A számítási motor ezeket az adatokat használja a melegvízkészítéshez kapcsolódó energiafogyasztás kiszámításához.
A hőmérsékleti skála (Celsius vagy Fahrenheit) módosításához kattintson a beviteli mező mellett lévő nyílra.
Megjegyzés: Más mértékegységek esetében (a hőmérsékleti skála kivételével) az Energetikai elemzés az Archicadben a Beállítások > Terv beállításai > Számítási egységek menüpontban beállított mértékeket használja.
Lásd Számítási egységek beállításai.
Adja meg az épület hűtőrendszerének jellemzőit ebben a párbeszédablakban vagy alkalmazza a program által felkínált intelligens alapértékeket.

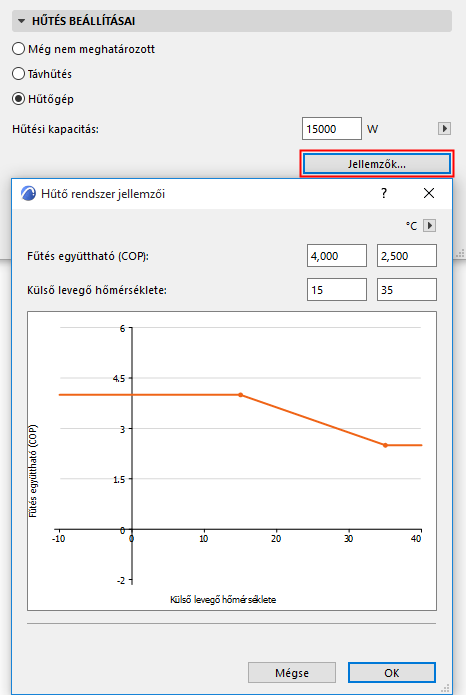

•A léghűtő berendezés azt jelenti, hogy valamilyen típusú léghűtő rendszert telepíteni kell az épületben. A hűtési rendszer teljesítménygörbéjének megtekintéséhez és módosításához kattintson a Jellemzők lehetőségre.
•Távhűtés: Egyes országokban a hűtött levegő külső forrásból is beszerezhető. Ha az épület egy ilyen külső hűtési rendszerhez lesz csatlakoztatva, válassza a Távhűtés lehetőséget, és kattintson az Energiaforrás gombra.
A Energiaforrás pontban leírtak szerint adja meg a távhűtő üzem által használt energiaforrást vagy energiaforrásokat.

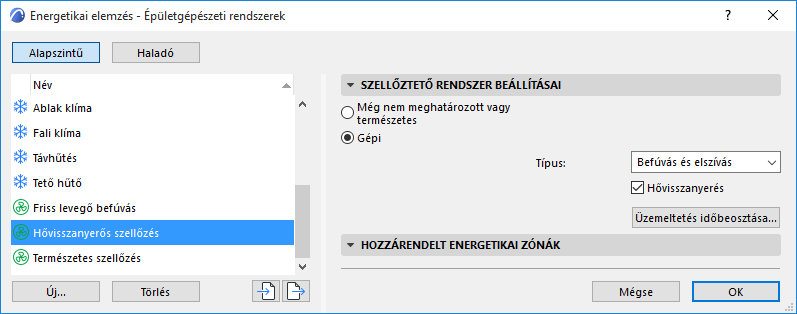

Állítsa be az épületben használt szellőzési típust: „Még nem meghatározott vagy természetes” vagy „Gépi szellőzés”. Mindkét szellőzési típusnál választható az Állandó légcserearány és az Időzített légcserearány opció is.
Még nem meghatározott vagy természetes szellőzés
A Természetes szellőzés nem foglal magában épületgépészeti rendszereket: a természetes légáramlatok friss levegőt juttatnak az épületbe, a használt levegőt pedig kijuttatják belőle. Környezetvédelmi szempontból a természetes szellőzés kívánatosabb a gépesített rendszereknél, azonban korlátozott szabályozhatósága miatt többnyire lakóépületekre korlátozódik a használata.
Gépi
A lakóépületekétől eltérő épületfunkciókhoz a szabványok általában szigorú célértékeket írnak elő a levegőcserére vonatkozóan, ami valamilyenfajta gépesített szellőztetőrendszert tesz szükségessé:
•A csak ellátó rendszerek ventilátorokkal irányítják a friss levegőt a hőtechnikai tömbbe.
•A csak elszívó rendszerek ventilátorokkal távolítják el a használt levegőt a hőtechnikai tömbből.
•Az ellátó és elszívó rendszerek mechanikusan vezérlik a levegő be- és kiáramlási folyamatát.
•Hővisszanyerés: A mechanikus szellőztető rendszereknél be- és kikapcsolható a hővisszanyerő egység használata opció. A beállításhoz használja a vonatkozó jelölőnégyzetet.
Megjegyzés: a Léghő visszanyerő egység vezérlők csak akkor érhetők el, ha olyan szellőztető rendszert választott, amely mechanikus légelszívást foglal magában. Ha a Szellőzés típusa alatt a Természetes beállítást adja meg, akkor ezek a vezérlők inaktívak.
A hővisszanyerő rendszerek a mechanikusan eltávolított szellőzési levegő hőtartamának százalékos részét képesek visszanyerni.
•Állandó légcserearány: Állítsa be az óránkénti légcserearányt. Ez a célérték a nemzeti szabványoktól, az épület funkciójától függ, illetve a helyi éghajlattól függően változik.

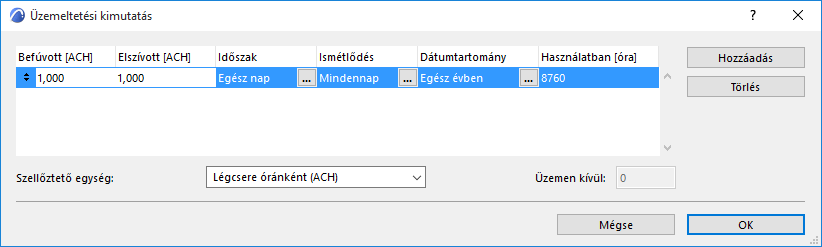

•Időzített légcserearány: A Befúvás és elszívás adatok a hét napjától függően és az év folyamán változnak. A Szellőzési üzemeltetési kimutatás tetszőleges számú napi kimutatást tartalmazhat, amely adott időintervallumokra és a hét adott napjaira vonatkozik.
Minden egyes napi kimutatáshoz a következő jellemzőket adhatja meg:

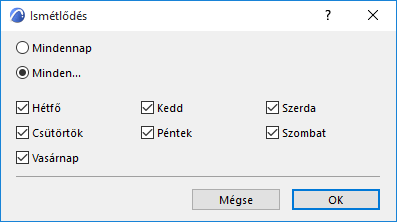

•Ismétlődés: a hét napjai, amelyeken az adott kimutatás érvényes
•Dátumtartomány: az elemzési év azon időszakai, amelyek során a kimutatás előfordul
Az Ismétlődés és Dátumtartomány meghatározza azon használatban lévő órák összesített számát, amelyek során a kiválasztott napi kimutatás érvényes.
Ha az Éves üzemeltetési kimutatás jobb alsó sarkában lévő Üzemen kívül óraszámláló értéke nem 0, az azt jelenti, hogy további módosítások szükségesek az Ismétlődés és Dátumtartomány értékeknél, mivel a vizsgált év bizonyos óráihoz még nem rendelt üzemeltetési kimutatást.
Ha az Éves üzemeltetési kimutatás jobb alsó sarkában lévő Átfedő óraszámláló értéke nem 0, az azt jelenti, hogy további módosítások szükségesek az Ismétlődés és Dátumtartomány értékeknél, mivel a vizsgált év bizonyos óráihoz egyszerre több üzemeltetési kimutatást rendelt.
