Ezzel a funkcióval importálhatók a 3D modell elemei Revit RVT fájlokból úgy, hogy kapcsolt modulként helyezzük el azokat Archicadben. A létrejövő GDL könyvtári elemek az importált elemek pontos geometriáját és tulajdonságait használják, a felületi színeket is beleértve. A Revitben beállított, nézetre vonatkozó „Szakterület” szűrőt az Archicad is megfelelően felismeri.
Ugyanezzel a funkcióval helyezhető el RVT kapcsolt modul – a többi kapcsolt modulhoz hasonlóan – Archicadben.
1.Archicad alaprajzon: használja a Fájl > Külső tartalom > Modul lehelyezése parancsot.
2.A megnyíló Modul elhelyezése párbeszédablakban kattintson a Modul kiválasztása lehetőségre.
3.Az előugró Új modul gombon kattintson a Fájlból vagy BIMcloudból lehetőségre

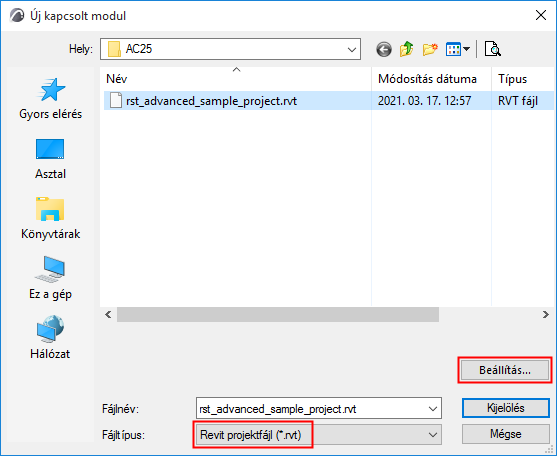

4.Megjelenik az Új kapcsolt modul párbeszédpanel: itt böngészhet az RVT típusú fájlok között.
5.Kattintson a Beállítások lehetőségre.

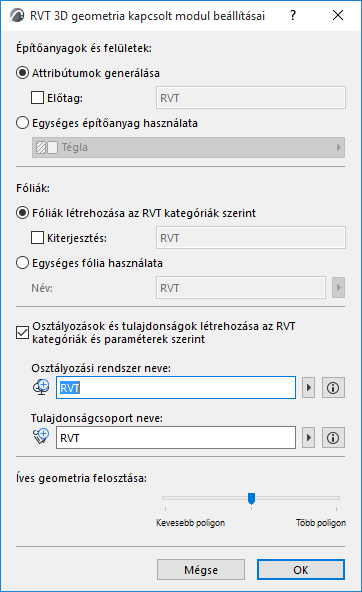

6.Megnyílik az RVT 3D geometria kapcsolt modul beállításai párbeszédpanel. Itt adhatók meg az importálás beállításai:
Válasszon a két lehetőség közül az importált Revit építőanyagok és felületek kezeléséhez.
•Attribútumok létrehozása: A Revit felületeket és anyagokat Felület és Építőanyag tulajdonságként adja hozzá az Archicad tervhez, opcionálisan előtaggal, melynek segítségével megkülönböztethetők az Archicad attribútumlistáiban.
•Egységes építőanyag használata: Minden Revit felület és anyag konvertálása egyetlen építőanyaggá Archicadben. Ebben az esetben kattintson az előugró ablakra, és válasszon építőanyagot az Archicad tervből. Minden létrejött könyvtári elem a beállított építőanyagot használja majd. (Válassza ezt a lehetőséget, ha nem szeretné növelni az Archicad tervben lévő attribútumok számát.)
Válasszon a lehetőségek közül az importált Revit tárgyak fóliáinak létrehozásához:
•Fóliák létrehozása az RVT kategóriák szerint: Tárgyak helyezése a Revit kategóriáknak megfelelő Archicad fóliákra. Opcionálisan utótag használható az ilyen fóliák megkülönböztetéséhez az Archicad fólialistáján.
•Egységes fólia használata: Minden importált tárgy egyetlen Archicad fóliára helyezése. Adja meg a fólia nevét a mezőben. (Ha már létezik ilyen nevű fólia a tervben, a program azt használja majd. Ellenkező esetben új fólia jön létre.)
Osztályozások és tulajdonságok
Jelölje be szükség szerint az Osztályozások és tulajdonságok létrehozása az RVT kategóriák és paraméterek szerint négyzetet.
A (szöveges, numerikus, igaz/hamis) Revit paraméterek importálása Archicad tulajdonságként történik, az alábbiakban megadott nevű tulajdonságcsoportban.
•Osztályozási rendszer neve: A Revit kategóriák importálása osztályozási rendszerként történik az Archicadbe, az itt megadott név használatával. (A Revit tervben szereplő összes kategória újrakészül Archicadben – azaz nemcsak azok, amelyeket hozzárendeltünk a kapcsolt tartalomhoz.)
Az osztályozási rendszer az alábbiakban megadott tulajdonságcsoport nevét használja majd (pl. RVT). Verziószáma az elhelyezett RVT fájl formátuma szerinti. (Importálás után ezek az adatok az Archicad Osztályozáskezelőjében láthatók.)
•Tulajdonságcsoport neve: Az importált paraméterek tulajdonságcsoportként kerülnek az Archicad tervbe, az itt megadott tulajdonságcsoport neve alatt (pl. RVT). (Importálás után ezek az adatok az Archicad Tulajdonságkezelőjében láthatók.)
Megjegyzés: Kapcsolt modul hozzáadása után javasoljuk, hogy az újonnan hozzáadott osztályozási rendszert és annak tulajdonságait fűzze be a fogadó Archicad fájlba az Osztályozáskezelő és a Tulajdonságkezelő segítségével.
A csúszka segítségével beállítható a geometriai részletesség (sokszögekre osztás) a három szint egyikére. Minél több a sokszög, annál nagyobb a létrejövő tárgy. Javasoljuk, hogy közepes beállítást használjon. Ha a tárgy túl nagy, válassza a Kevesebb poligon beállítást. Ha az eredmény túl darabolt és durva, válassza a Több poligon beállítást.
7.Kattintson az OK gombra az új kapcsolt modulhoz történő visszalépéshez, majd kattintson a Kiválasztás lehetőségre.

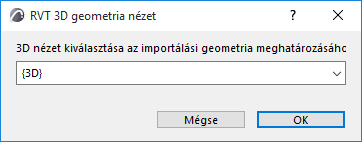

8.Megjelenik az RVT 3D geometria nézet párbeszédpanel.
Válasszon egy Revit 3D nézetet (ha több van), amelyből importálni kívánja a modellelemeket. Az Archicad a kiválasztott nézet tartalma alapján hozza létre a GDL könyvtári elemeket. Az Archicadbe kizárólag 3D nézetben készült Revit tárgyak importálhatók.
9.Kattintson a Kiválasztás gombra, amellyel visszaléphet a Modul elhelyezése párbeszédablakba. A kiválasztott RVT fájl az elhelyezendő modulként látható.

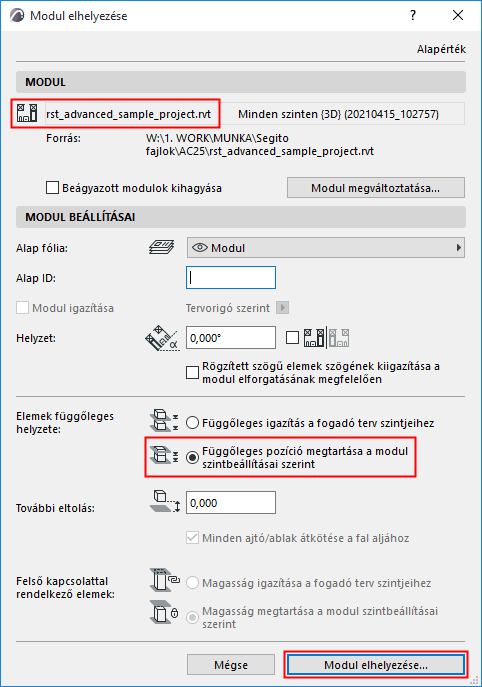

10.Az Elemek függőleges helyzete beállításhoz mindenképpen a Függőleges pozíció megtartása a modul szintbeállításai szerint lehetőséget válassza (lásd a lenti ábrát). Ellenkező esetben az importált modell „széteshet”, ha az elemei más szerkezetű szintre kerülnek.
11.Kattintson a Modul elhelyezése gombra.
–Az importált Revit 3D nézet elemeit a program GDL könyvtári elemekké konvertálja az Archicad tervben.
–A tárgyak a terv beágyazott könyvtárába kerülnek.
Tipp: Az RVT modellfájl önálló megjelenítéséhez kapcsolja a fájlt egy üres Archicad tervhez.
Általános információkért a kapcsolt modulok Archicadben történő kezeléséről lásd: Kapcsolt modulok kezelése.
