Fóliakonverzió IFC importáláshoz

Fájl > Együttműködés > IFC > IFC fordítók

Válasszon importáló fordítót, és nyissa meg a Fóliakonvertálás beállításkészletet.

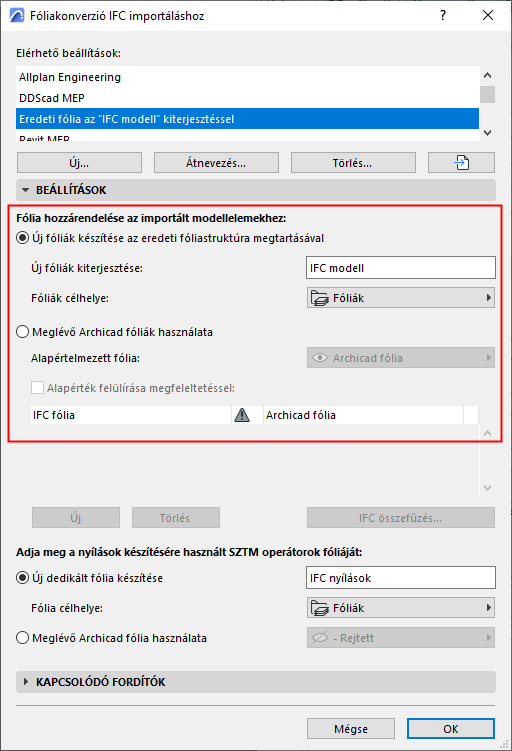

Ebben a párbeszédablakban határozhatja meg az importált elemek Archicad fóliákon való elhelyezési módszerét.

Új fóliák készítése az eredeti fóliastruktúra megtartásával

Az Archicad az IFC modell eredeti fólianeveit használja a fóliák létrehozásakor (IfcPresentationLayerAssignment), és az importált elemeket ezekre a fóliákra helyezi.

•Kiterjesztés új fóliákhoz: adjon hozzá egyedi kiterjesztést (pl. „IFC Modell”) minden fólianévhez. Így a fóliák kiterjesztés szerint rendezhetők az Archicadben a Fóliabeállításoknál.

•Fóliák célhelye: válasszon mappát az IFC fóliáknak. Az alapértelmezett hely a „Fóliák” gyökérmappa.

Meglévő Archicad fóliák használata

Az Alapértelmezett fólia előugró ablakban válassza ki az Archicad terv meglévő fóliái közül azt, amelyre el kívánja helyezni az importált elemeket.

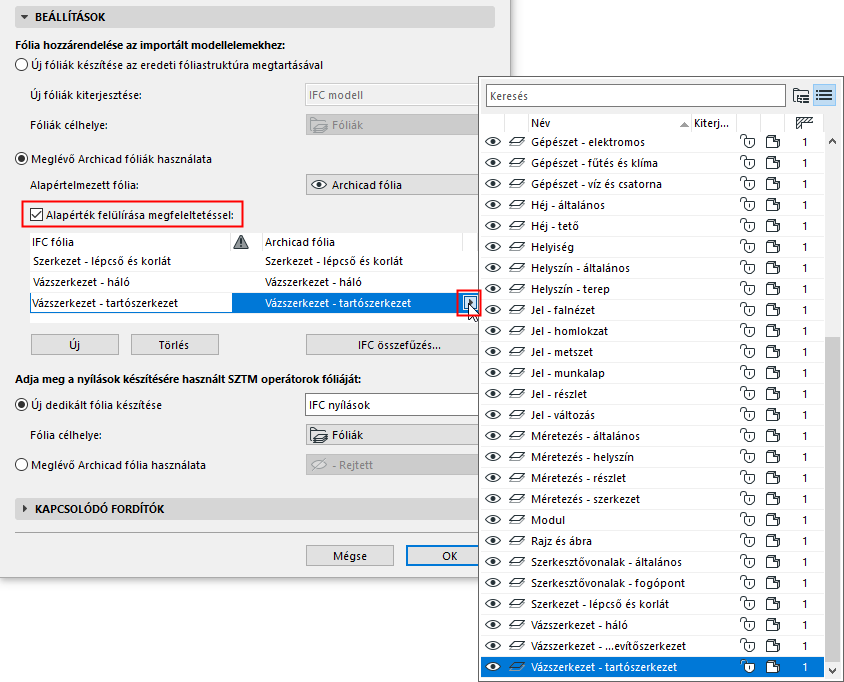

Alapérték felülírása megfeleltetéssel

Jelölje be ezt a négyzetet, ha a fóliákat kézzel kívánja leképezni a legördülő listából, a hozzárendelt alapértelmezett fólia használata helyett.

IFC fólianevek hozzáadása a leképezési listához:

•Kattintson az Új gombra, vagy

•Kattintson az IFC összefűzés lehetőségre, és keresse meg az IFC fájlt. A fájl fólianevei felkerülnek a listára.

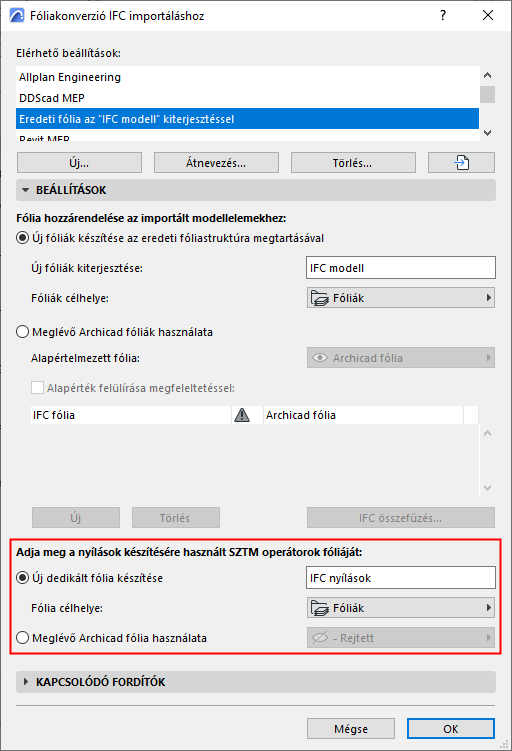

Nyílások generálásához használt szilárdtest-művelet operátorok fóliájának megadása

Néhány importált nyílászáró csak szilárdtest-műveletekkel hozható létre Archicadben. Ilyen esetben az Archicad operátorelemeket használ a nyílászárók szilárdtest-műveletekkel történő, automatikus létrehozásához.

IFC importáláskor megadhatók az ezekre a szilárdtest-művelet operátorelemekre vonatkozó fóliabeállítások:

•Új dedikált fólia készítése: adja meg az új fólia nevét.

•Fóliák célhelye: válasszon mappát az új fóliának.

•Meglévő Archicad fólia használata: válasszon fóliát az Archicad tervből a szilárdtest-művelet operátorelemekhez.

Megjegyzés: Ha áthelyezi valamelyik cél elemet, ellenőrizze, hogy az operátor elemek fóliája látható-e, majd a cél és operátor elemeket egyszerre helyezze át – így elkerülhető, hogy módosuljon az importált elemek eredeti geometriája.

Megjegyzések a fóliakonvertálással kapcsolatban:

•Az importálási folyamat során a program automatikusan hozzárendel egy metszési csoportszámot az importált fóliákhoz, és ez a szám nem egyezik az aktuális tervfóliák metszési csoportszámával. Ez a különbség garantálja, hogy az importált fóliákon lévő elemek nem metszik a meglévő tervelemeket.

•Ha az elemek a megfelelő Archicad eszköz alapú szerkezeti elemmé lettek konvertálva (azaz nem tárgy vagy alakzat lett belőlük; lásd Geometriakonverzió IFC importáláshoz fentebb), előfordulhat, hogy a program módosítja az azonos fóliákon lévő elemek geometriáját az automatikus metszések miatt. Ha ezt el kívánja kerülni, állítsa 0-ra a metszési csoportszámot.

•Ha már léteznek ilyen nevű fóliák az Archicad alkalmazásban, nem jönnek létre új fóliák; az importált elemek a megfelelő meglévő Archicad fóliákra kerülnek.
