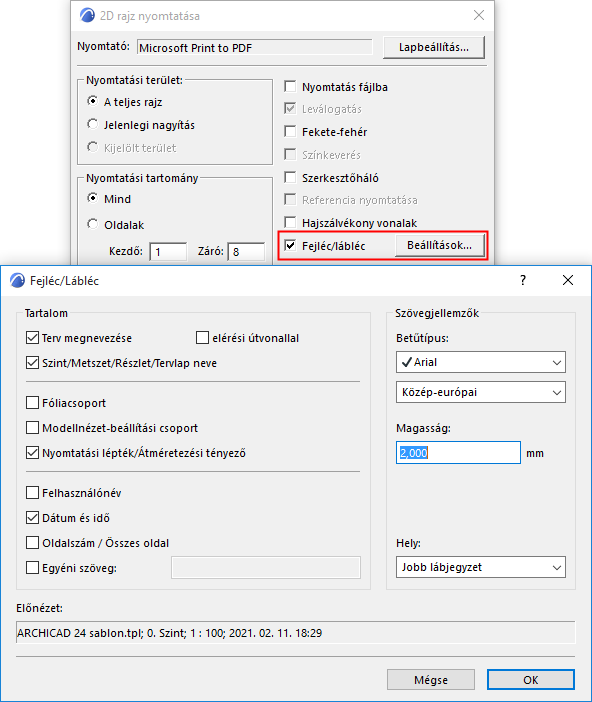

A párbeszédablak megnyitása a 2D-s rajz nyomtatása, a 3D-s rajz nyomtatása vagy Nyomtatási elrendezés párbeszédpanelek Beállítások gombjával történik. (Jelölje be először a „Fejléc/lábléc” négyzetet, hogy engedélyezze a Beállítások gomb használatát.)
Tartalom: Itt jelölheti ki a fejlécbe vagy láblécbe kerülő elemeket. A lehetőségek a következők:
•Terv neve, választhatóan elérési útvonallal
•Szint/Metszet/Részlet/Tervlap neve
•Fólia csoport (tervlapokra nem létezik)
•Modellnézet-beállítási csoport (tervlapokra nem létezik)
•Nyomtatás léptéke (2D modell ablakra)/Átméretezési faktor (tervekre)
•Felhasználónév
•Dátum és idő
•Oldalszám/Összes oldal
•Egyéni szöveg. Miután bejelöli, írja be az egyéni szöveget a jobbra lévő mezőben.
Szöveg jellemzők: A csoport vezérlőivel beállíthatja a Fejléc/Lábléc szövegelemeinek a jellemzőit, mint például a betűtípus, a kódolás és a betűmagasság.
Hely: Itt választhat a Fejléc (lap teteje) vagy Lábléc (lap alja) között, valamint megadhatja annak vízszintes elhelyezkedését (az lap bal oldalán, középen vagy jobb oldalán.)
Előkép: Ez a mező mutatja a fejléc vagy lábléc tartalmát.
A fejléc vagy lábléc jelképes előnézete a Nyomtatás párbeszédablakban is megjelenik.
Fejléc vagy lábléc használatakor fontos tudni az alábbiakat:
•Ha megosztott terven dolgozik, a Felhasználó név mező neve Csapattag névre változik.
•A fejléc vagy lábléc csak egysoros lehet.
•A mezők sorrendjét nem tudja megváltoztatni.
