Megjegyzés: Az alábbi leírások a Windows felhasználói felületre vonatkoznak.

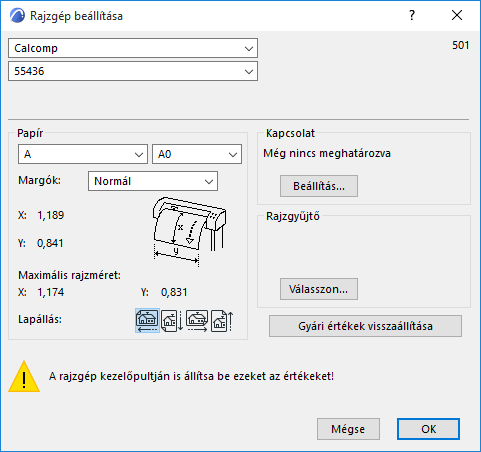

A párbeszédablak tetején lévő legördülő listából választhatja ki a rajzgép-illesztőprogramot. Az első lista a gyártókat sorolja fel, a második az adott gyártó rajzgép meghajtóját tartalmazza. A lista tartalma a PlotWare mappa tartalmától függ.
•Ha a rajzgép gyártóját megtalálta, de a típus nem szerepel a listán, válasszon egy hasonló méretű rajzgépet a gyártótól (pl. E-méret). Ha ilyenből több is lenne, akkor próbálja ki mindegyiket.
•Ha a gyártó egyetlen típussal sem szerepel, akkor tanulmányozza a rajzgép leírását, és keresse meg abban a kompatibilitásra vagy az emulációra vonatkozó kitételeket. Ha a rajzgép ismeri a HPGL-2 és/vagy RTL adatformátumok valamelyikét, akkor van esély arra, hogy tudja használni az Archicadet. Ebben ez esetben válassza a HP DesignJet 755C modellt.
Lásd még a támogatott modellek listáját a PlotWare mappa/Rajzgép felhasználóknak.html fájljában.
Papír: Itt választhatja ki a rajzgép papírméretét. A nem értelmezhető méretek halványan jelennek meg a menüben, és nem választhatók.
Ha az Egyéni lehetőséget választja a papír területen, a második kiugró lista alapértelmezésben két elemet tartalmaz: Jelenlegi rajzlap és Lista módosítása.
A Lista módosítása kiválasztása után megnyílik egy párbeszédablak, melyben meghatározhatja a saját egyéni papírméreteit.
Ha befejezte a méretek megadását, kattintson az OK gombra. Az új egyéni méretek megjelennek az Egyéni méret kiugró menüben. Az egyéni papírméreteket az Archicad a rajzgép beállításaival együtt menti el.
Margók: Papír margók számára vagy „Normál” vagy „Keskeny” választható. Az alábbi X és Y mezőkben lévő értékek visszajelzést adnak a beállítás hatásáról.
X/Y: Ezek a mezők a vízszintes és függőleges papírméretet mutatják. Ha „egyéni” papír méretet használ, itt adhatja meg a méretet.
Maximális rajzméret: Az itt látható X és Y érték a választott papír használható rajzterületét jelzi.
Lapállás: Itt határozhatja meg a kimenet helyét/irányát a papíron.
A Kapcsolat felületen adja meg a rajzgéphez használni kívánt kapcsolat típusát.
Saját számítógépének valamely portjára kapcsolt vagy hálózati rajzgép beállításához és alkalmazásához használja a Windows nyomtatók Vezérlőpult Nyomtató hozzáadása eszközét.
Amikor először használ egy rajzgépet az Archicaddel, a Kapcsolat terület Beállítás gombjára való kattintással tudja létrehozni a kapcsolatot. Ekkor megjelenik a Rajzgép kiválasztása párbeszédablak.
A kiugró menüben a telepített rajzgép-meghajtók közül választhat egyet. Ez a meghajtó a rajzgéphez való hozzáférést szolgálja; az Archicad a párbeszédablak tetején kiválasztott rajzgép meghajtót fogja használni az adatok kinyomtatásához.
A Kapcsolat beállítások alatt megadhat egy mappát, amelyben a kirajzolásra váró fájlokat gyűjtheti össze akár a saját, akár bármely más hálózatra kötött számítógépről a háttérben.
