A párbeszédpanel a következő esetekben jelenik meg:
•a Fájl > Külső tartalom > Xref csatolása parancs használatakor
•az Xref-kezelés párbeszédpanelen a „Csatolás” parancsra kattintáskor. (Fájl > Külső tartalom > Xref-kezelő.)
Xref neve
Adja meg a külső hivatkozásként csatolni kívánt fájl nevét.
•Kattintson a Tallózás gombra, hogy fájlt választhasson a megjelenő fájl kiválasztó párbeszédablakból.
•Vagy választhat a már csatolt fájlok kiugró listájából, ha a fájl egy újabb előfordulását kívánja elhelyezni a Tervben.
Elérési út
Megmutatja a kiválasztott fájl pontos elérési útját.
Referencia típusa
A megfelelő választógomb segítségével adja meg, hogyan kezelje a program a beágyazott XREF-eket.
Megjegyzés: Egymásba ágyazódás akkor fordul elő, amikor betölt egy külső referenciát egy fájlhoz, amelynek más fájlokhoz betöltött külső referenciái vannak.
Melléklet
A beágyazás minden szintje megjeleníthető a Terv fájlban.
Átfedve
A hivatkozott fájl Xref-jei nem látszanak a tervben.

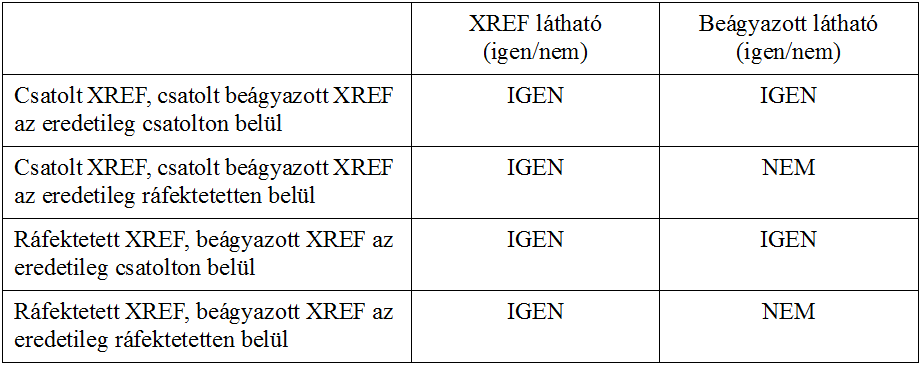

A következő táblázat megmutatja, mi történik, amikor csatolt/befedett Xref-eket tartalmazó DWG fájlokat csatol/befed.
Példák:
1.Egy ALAP.DWG nevű DWG fájl, aminek van egy KÖZÖS.DWG nevű csatolt Xref-je, az Archicad Tervhez csatolt. Mindkét fájl látható lesz az Alaprajzon.
2.Egy ALAP.DWG nevű DWG fájl, aminek van egy KÖZÖS.DWG nevű ráfektetett Xref-je, az Archicad Tervhez csatolt. Az ALAP.DWG látható lesz az Alaprajzon, míg a KÖZÖS.DWG nem.
3.Egy ALAP.DWG nevű DWG fájl, aminek van egy KÖZÖS.DWG nevű ráfektetett Xref-je, az Archicad Tervhez csatolt. Mindkét fájl látható lesz az Alaprajzon.
4.Egy ALAP.DWG nevű DWG fájl, aminek van egy KÖZÖS.DWG nevű ráfektetett Xref-je, az Archicad Tervre ráfektetve. Az ALAP.DWG látható lesz az Alaprajzon, míg a KÖZÖS.DWG nem.
Xref eredetijének igazítása és forgatása a felmérési ponthoz
Jelölje be ezt a négyzetet a következők érdekében:
•Helyezze az Xref-et (annak saját rajzolási origója segítségével) az Archicad felmérési pontra
•Forgassa el a felmérési pont irányához történő igazításhoz.
Ha bejelöli ezt a négyzetet, a lenti Beszúrási pont, Forgatás és Horgonypont mezők szürkén jelennek meg.
Lásd még Felmérési pont.
Beszúrási pont
Adja meg az xref helyét a tervben:
•Adja meg a pontos koordinátákat, vagy
•Jelölje be a Képernyőn megadva lehetőséget az xref helyének elhelyezéskor történő meghatározásához.
Lépték
Adjon meg X és Y irányban is léptéket vagy jelölje be a Képernyőn megadva négyzetet a képernyőn történő léptékmegadáshoz.
Megjegyzés: Ha meghatározta a méretarány tényezőket, az Xref-ek befoglaló négyzete a megfelelő méretűvé alakul. Ha nem, akkor a befoglaló téglalap nyújtható, akárcsak egy Archicad tárgy. Megadható negatív vagy pozitív érték is léptéktényezőként. Negatív érték megadásával tükröző hatás érhető el.
Forgatás
Megadhat egy szöget, amellyel a teljes Xref elforog a beillesztési pontja körül vagy megjelölheti a Képernyőn megadva négyzetet a forgatás manuális, képernyőn történő beállításához.
Megjegyzés: Ha megadta az elforgatási szöget, az Xref elfordul, majd megrajzolódik. Ha nem, akkor a befoglaló téglalap forgatható, amíg meg nem ad egy értéket egy egérkattintással vagy koordináta megadással.
Horgonypont
Válasszon egy lehetőséget az Xref kijelöléséhez/áthúzásához használt pont meghatározásához.
•Rajz saját origója: a csatolt XREF globális origója (0;0 koordinátája).
•Rajz saját horgonypontja: a csatolt XREF saját horgonypontja (ha van)
•Befoglaló négyzet pontja: Az Archicad kiszámítja a csatolt Xref fájl befoglaló négyzetének méretét. A befoglaló négyzet 9 jellemző pontjának bármelyikét választhatja.
Lehelyezés erre a szintre
A legördülő menüből választható ki az a szint, ahová helyezni kívánja az XREF-et. A fájl lehelyezése előtt az Archicad a hivatkozott szintre vált.
Fordító
Ez a mező mutatja az éppen kiválasztott DXF/DWG fordítót, melyet a program a csatolt AutoCAD fájl átalakításánál használni fog. A legördülő listából bármely elérhető fordítót kiválaszthatja. A Beállítások gombra kattintva nyithatja meg a Fordító párbeszédablakot, ahol az Xref fájl csatolása előtt módosíthatja a fordító beállításait.
További részleteket lásd DXF/DWG átalakítás beállításai.
Leírás
Ez a mező egy rövid magyarázatot és megjegyzést jelenít meg az éppen kiválasztott fordítóról, így eldöntheti, hogy az megfelel-e az igényeinek.
Csatolva
Kattintson az Xref csatolásához.
Megjegyzés: Amikor egy külső referencia fájlt csatol az Archicad Tervhez, egy fólia jön létre a számára. A keletkező fólia nevek formátuma:
„XREF_NÉV FÓLIA_NÉV”.
Pl. egy, a tervhez 3D_ANYAG Xref névvel csatolt DWG fájl Toll_56 fóliája 3D_ANYAG Toll_56 fóliává válik.
