Névleges méretek és beépítési hézag
A következőkben az Alapbeállítások panel Névleges méretek és beépítési hézag lapjának leírása olvasható az ablakra vagy ajtóra vonatkozóan (HUN Archicad könyvtár).

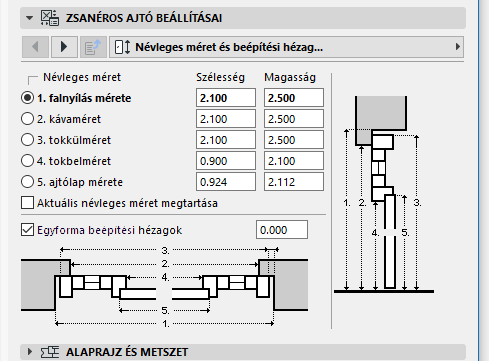

A nyílás mérete (magasság és szélesség) négy mérettípus szerint határozható meg: Falnyílás, Egység, Külső és Szárny méret.
A számozott rajzok segítenek a méretek azonosításában.
Falnyílás méretek
A Falnyílás az a falból kivágott rész, amely a teljes nyílásszerkezet befogadására szolgál.
A Falnyílás szélessége az Egység méret szélességének és az Oldalsó hézagértékek összegének az összege.
A Falnyílás magassága az Egység méret magasságának és a Felső hézagértéknek az összege.
Lásd Beépítési hézagok.
Egység méretek
A Falnyílás méretek a teljes nyílászáró szerkezet szélességét és magasságát jelölik.
Külső méretek
A Tok méretek a falnyílás egység szélességének és a keret szélességének a különbségét jelölik.
Beállítás névlegesként
Válassza ki a méret meghatározások közül a nyílás Névleges méretét a Beállítás névlegesként választógombbal.
•Ez az a Névleges méret, amely megjelenik a Névleges sz x m méret mező Interaktív konszignáció részében.

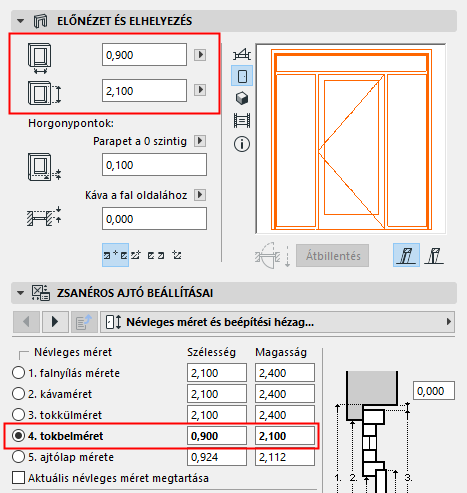

•Ez a Névleges méret jelenik meg az Előnézet és Elhelyezés panel vagy az Ablak beállítások Szélesség és Magasság mezőiben.
Aktuális névleges méret átvitele a kiválasztásra: Ez a jelölőnégyzet akkor használható, ha módosítja a Névleges méret jellegét (pl. Egység méretekről Falnyílás méretekre). Ha bejelöli a négyzetet, az (Egység méreteknél beállított) eredeti Névleges méret kerül az új Névleges mérethez (azaz a Falnyílás méretekhez). A további méret értékeket automatikusan hozzáigazítja.

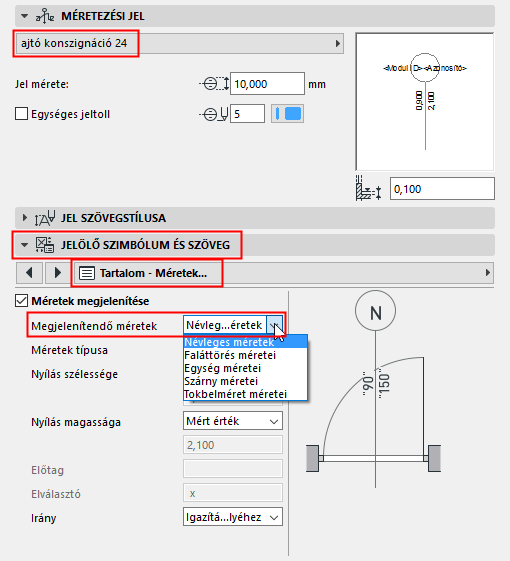

Méretezés megjelenítése a konszignációs jelben
A nyílás méretei (falnyílás, egység, lap vagy külső méretek) megjeleníthető a nyílás jelén (ha van ilyen).
A jelen megjeleníteni kívánt méret kiválasztásához használja a Jel szimbólum és szöveg panel / Tartalom – Méretek oldalt.
A program az itt kiválasztott méretmeghatározásokat használja az automatikus méretezésnél és az interaktív konszignációnál is.

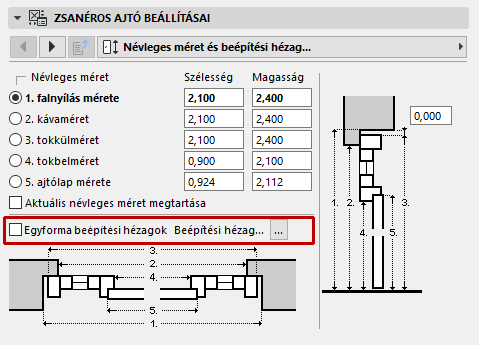

Egységes beépítési hézagok
Alapértelmezés szerint be van jelölve, így az egyszer megadott érték a nyílászáró szerkezet összes oldalának beépítési hézagaira alkalmazható. Az ajtó oldalaira vonatkozó beépítési hézag értékek módosításához (összetett formájú nyílás esetén, melynek oldalablakainak párkány változó) szüntesse meg a négyzet jelölését, és a Beépítési hézagok lap megnyitásához kattintson a Beépítési hézagok lehetőségre.
Lásd Beépítési hézagok.
Megjegyzés: Ha nagyméretű értékeket kíván megadni, használja a Nagyméretű vezérlőket a Beállítások párbeszédpanel Falnyílás oldalán. A Nagyméretű érték megadása (a Hézag értékkel ellentétben) nem befolyásolja a nyílás Névleges méretét.
