Ajtó/ablak beállításai és nyitás
A következőkben az Ajtó/Ablak beállítások panel Nyílás lapjának leírása olvasható az ablakra vagy ajtóra vonatkozóan (HUN Archicad könyvtár).

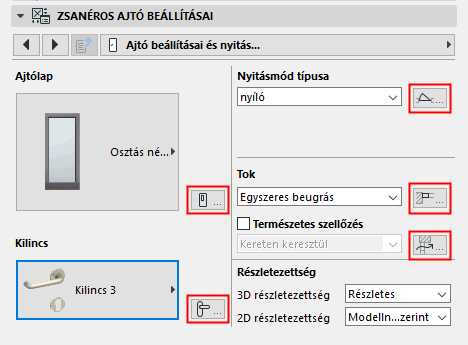

A főbb paraméterek ezen a lapon adhatók meg.
További, részletesebb paraméterek is megadhatók az említett összetevőkhöz (pl. lap, keret). Ehhez kattintson a beállítástól jobbra lévő ikonra, amellyel megnyílik a vonatkozó lap.
Ajtólap és kilincs
Adja meg az ajtólap és az ajtókilincs stílusát az előugró ablakokban.
További paraméterek megadásához kattintson az előugró ablakoktól jobbra lévő ikonra, ekkor megnyílik az Ajtólap típusa lap.
Nyitás típusa
A nyílás minden egyes komponenséhez válasszon egy nyitástípust a legördülő ablakból. (Az elérhető beállításokat a könyvtári elem határozza meg.)
További paraméterek megadásához kattintson a jobb oldali ikonra, ekkor megnyílik a Nyitás típusa és szöge lap.
Lásd Nyitásmód és nyitásszög (Ajtó/Ablak).
Keret típusa: Válasszon az elérhető három keretstílus közül.
Megjegyzés: Ha a kiválasztott ajtóhoz duplatokú nyitástípust állított be, automatikusan a legegyszerűbb tömb stílus lesz kiválasztva. Ilyen esetben egyéb opció nem elérhető.

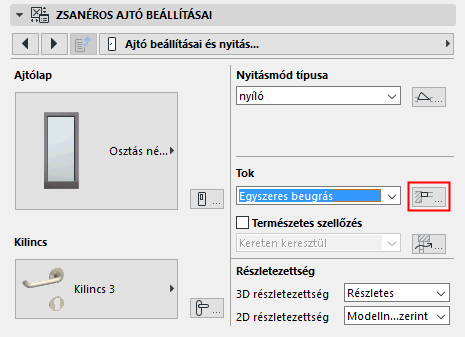

A keret további paramétereinek megadásához kattintson a jobb oldali ikonra, ekkor megnyílik a Keret stílusa és mérete lap.
Természetes szellőzés: Jelölje be ezt az opciót, ha a nyílászáró természetes szellőzést használ, majd válasszon a „Kereten keresztül” és az „Üvegen keresztül” opciók közül.
A szellőzés további paramétereinek megadásához kattintson a jobb oldali ikonra, ekkor megnyílik a Természetes szellőzés lap.
Lásd Természetes szellőzés.

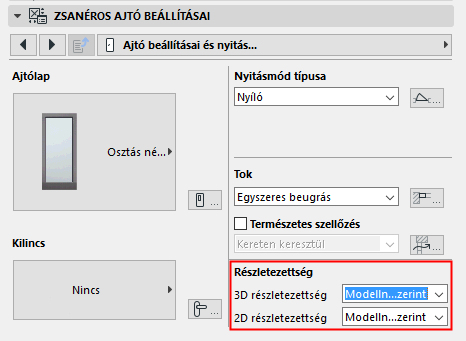

Állítsa be a részletezettség kívánt fokát, amelyben a nyílást mind 2D-ben, mind pedig 3D-ben megjeleníteni szeretné.

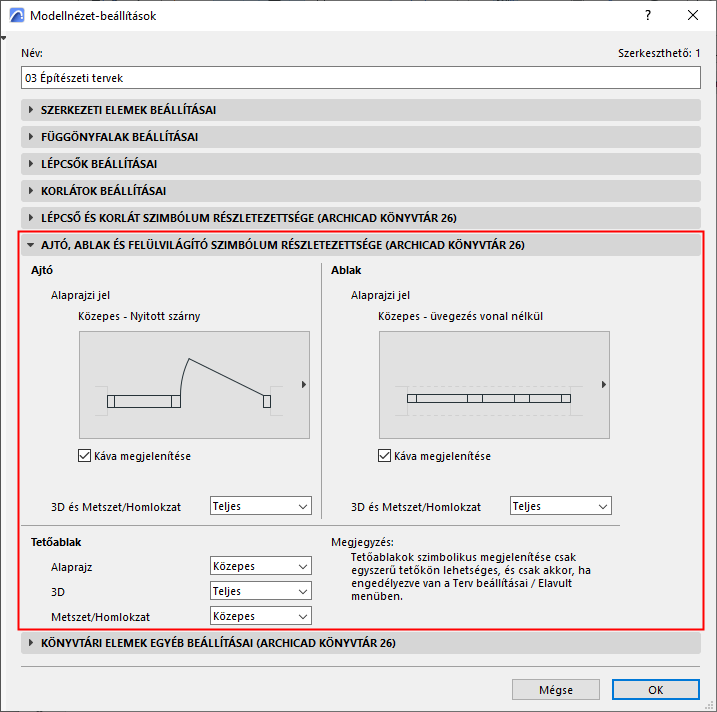

Az alapértelmezett beállítás 3D és 2D részletesség esetén egyaránt az MNB szerint. Ez a Modellnézet-beállításoknál megadott értékeknek felel meg (Dokumentáció > Modellnézet > Modellnézet-beállítások):
3D részletezettség
Az ajtó/ablak MNB szerinti beállításainak felülírásához válassza a Sematikus, Egyszerűsített vagy Teljes opciót.

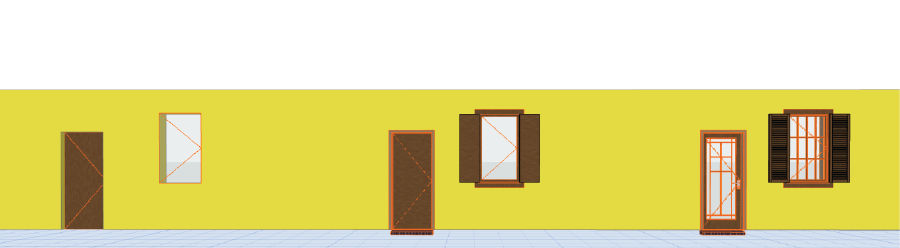

Balról: Sematikus, Egyszerűsített, Teljes
Ha a Kikapcsolva opciót választja, üres nyílás jelenik meg.
2D részletezettség
Léptékfüggő: A részletesség a terv léptékétől függ.
Egyéb esetben adjon meg egy adott részletezettségi szintet (pl. 1:200) vagy kapcsolja ki az opciót (ekkor egyáltalán nem jelenik meg 2D nyílás jelölés).
