Docinanie elementów przy użyciu nożyczek
Użyj polecenia Przytnij, aby usunąć fragment elementu aż do punktu, w którym przecina się z innym elementem, jak również usunąć fragment elementu znajdującego się pomiędzy dwoma punktami przecięcia.
Elementy, które można przycinać to: Ściany, Belki, Linie, Okręgi, Łuki, Polilinie i Krzywe.
Należy:
•Wybrać polecenie Edycja > Zmiana geometrii > Przytnij lub wcisnąć klawisz Ctrl (Windows) lub Cmd (Mac).

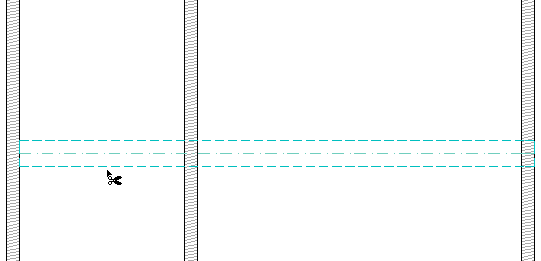

•Kursor przyjmie kształt nożyczek. Przesuń go do przycinanego elementu i kliknij segment, który chcesz przyciąć.
Uwaga: W Oknie 3D w celu przycięcia można także klikać w powierzchnię Ścian i Belek.
•Kliknięty fragment elementu, zawarty pomiędzy dwoma najbliższymi punktami przecięcia z innymi elementami, zostanie usunięty.

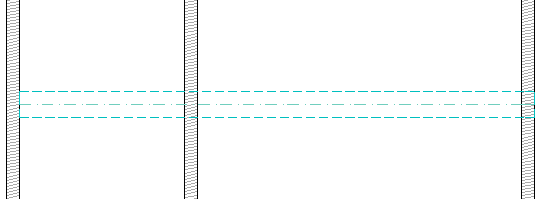

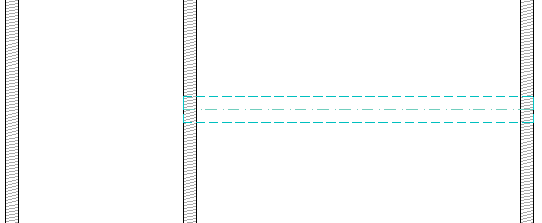

Np. w tym przypadku przytniemy część belki - część, która znajduje się między dwiema pierwszymi ścianami, z lewej strony.
