W Archicadzie , podstawową zasadą przecięć (lub połączeń) jest zasada, że elementy konstrukcyjne muszą nachodzić na siebie w przestrzeni. Wszystkie elementy konstrukcyjne zostaną docięte prawidłowo we wszystkich widokach, pod warunkiem, że na siebie nachodzą.
–W przypadku Powłok, Kształtów i Dachów, muszą one nachodzić na siebie i muszą zostać połączone lub docięte przy użyciu poleceń z menu Połącz.
Zobacz Złącz elementy: Dachy, Powłoki, Kształty, oraz Przytnij elementy do dachu/powłoki.

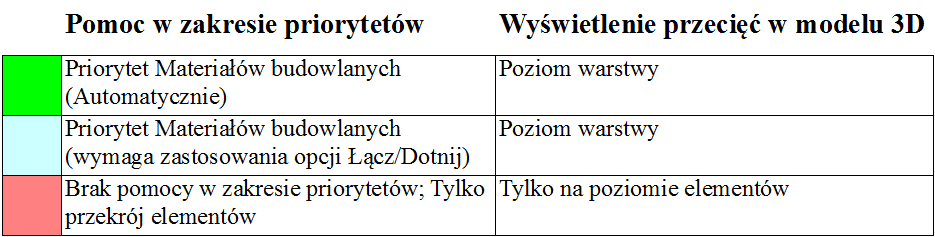

Powstałe przecięcie zależy od Priorytetów materiałów budowlanych elementów, określonych w oknie dialogowym Materiały budowlane. Element (lub warstwa) zbudowana z materiału budowlanego o wyższym priorytecie dotnie element o niższym priorytecie.
Zobacz Priorytet przy przecięciu (Materiał budowlany).

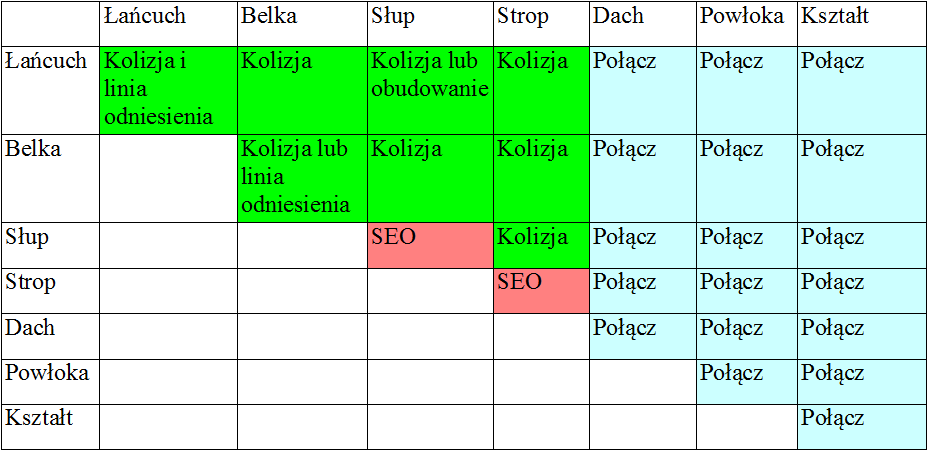

Ta zasada obowiązuje dla następujących elementów: Ściana, Belka, Słup, Strop, Dach, Powłoka, Kształt - podstawowe, złożone lub warstwowe. (Wszystkie te elementy wykorzystują co najmniej jeden Materiał budowlany.)
Automatyczne przecięcia w Archicadzie

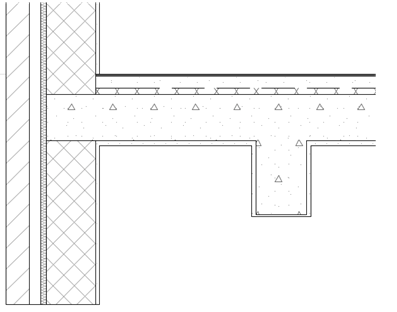

•Przecięcia wykonywane są na podstawie modelu: połączenia fizycznie zmieniają geometrię do poziomu warstwy. To oznacza, że będą one prawidłowe we wszystkich widokach modelu, w tym w Oknie 3D oraz zestawieniach, jak i na Rzucie i w Przekroju
Uwaga: Przecięcia obejmujące elementy wyświetlane symbolicznie na Rzucie mogą nie odpowiadać reprezentacji na modelu 3D; elementy wyświetlane w oparciu o projekcję 3D będą prawidłowe.
•Grupy przecięć warstw zapewniają dodatkowe opcje; elementy, których warstwy mają inne numery przecięcia nigdy się nie przetną.
Uwaga: Numery przecięć warstw są funkcją niezależną od priorytetów elementów; pełnią one jedynie rolę znaczników lub etykiet (np. 1 lub 2) służących do grupowania elementów.
Zobacz Użyj warstw do kontrolowania przecięć elementów.
Czyszczenie łącznika w oparciu o priorytet warstwy
