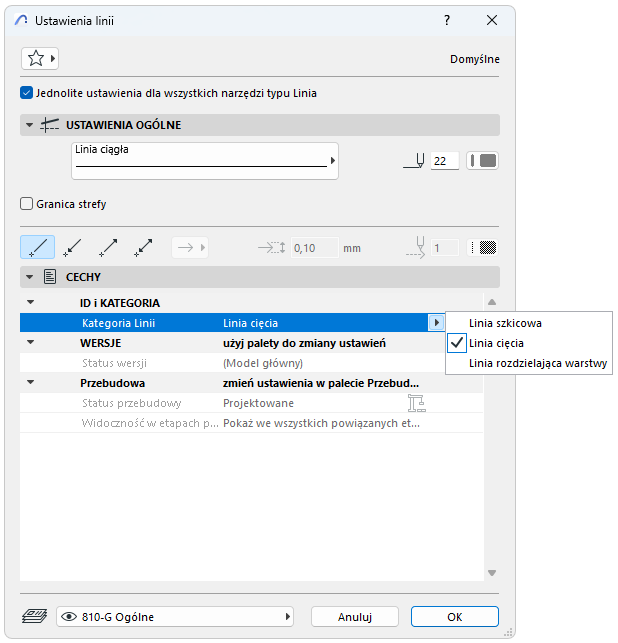

Aby przypisać kategorie linii, użyj panelu Właściwości w Ustawieniach linii.
Kategorie linii umożliwiają precyzyjne określenie sposobu wyświetlania Zastąpień graficznych i ustawień eksportu dla linii, w zależności od ich kategorii.
Archicad posiada trzy kategorie linii: Rysowanie, cięcie i separator warstw.
Domyślnie:
•Wszystkie linie konturowe są „liniami cięcia”
•Wszystkie linie separatorów warstw (w strukturach warstwowych) są „separatorami warstw”
•Wszystkie pozostałe to linie „Rysowania”
Kategorie linii mogą być przydatne
•Kategorie linii mogą być przydatne, np. gdy rozbijesz ścianę warstwową na tworzące ją linie i wypełnienia.
•W przypadku ręcznego rysowania linii w oknie 2D lub oknie typu Przekrój
Przyporządkuj kategorie do tych wierszy zgodnie z ich funkcją w planie. W ten sposób, nawet linie rysowane ręcznie mogą być uznane za Linie przekrojowe lub Linie rozdzielające warstwy.
Przypisanie liniom kategorii jest również pomocne przy eksportowaniu pliku do formatu DXF/DWG. W oknie dialogowym Parametrów translacji DXF/DWG możesz zdefiniować oddzielną Własną warstwę, na której znajdą się eksportowane Linie rozdzielające warstwy.
Zobacz Własne warstwy.
