Dodaj do wypełnień opisu powierzchni

Włącz pole wyboru Pokaż pole powierzchni  w panelu Ustawień ogólnych w Ustawieniach wypełnień. Podczas tworzenia Wypełnienia pojawi się kursor w kształcie Młotka, umożliwiający ustawienie opisu powierzchni przy pomocy kliknięcia.

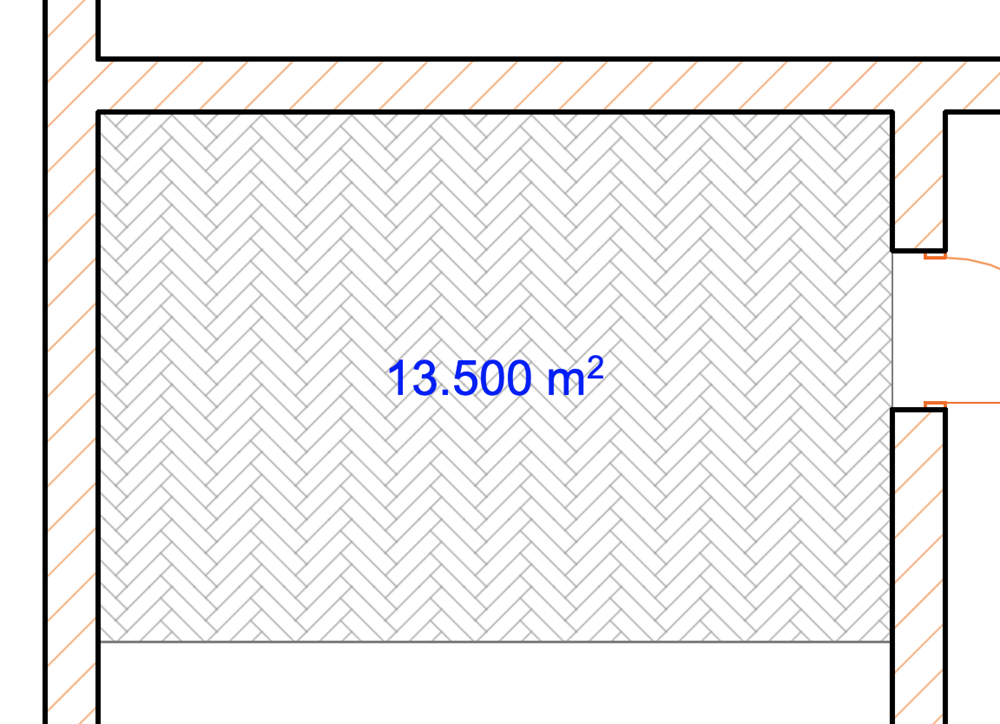

Zawartość pola tekstowego jest wynikiem obliczenia pola powierzchni narysowanego wypełnienia. Ustawienia tekstu będą takie same jak wartości domyślne określone w oknie Parametrów tekstu wymiarowania. Tekst ten będzie zawsze wyświetlany poziomo na ekranie, nawet w przypadku obrócenia lub odbicia wypełnienia, albo obrócenia samego widoku.

Zobacz Określ orientację.

Uwaga: Jeżeli wypełnienie zawiera otwory, zostają one odjęte od powierzchni wypełnienia.

Aby zmodyfikować ustawienia czcionki lub treść pola, zaznacz to pole (bez wypełnienia) i wybierz opcję Parametry tekstu wymiarowania (ta opcja pojawi się w menu Edycja). Styl tekstu wypełnienia, jeśli jest pokazany, zapisany jest jako część Ulubionych ustawień wypełnienia.

Zobacz także Ustawienia tekstu wymiarowania.

Uwaga: Ulubione elementy dla narzędzia Tekst można zastosować dla elementów typu tekst w Wymiarach i Etykietach oraz w Tekście wypełnienia.

Jednostka powierzchni i stopień dokładności wyświetlonej wartości są definiowane w oknie (Opcje > Preferencje Projektu > Wymiarowanie).

Tekst w opisie powierzchni wypełnienia będzie zawsze wyświetlany poziomo na ekranie, niezależnie od orientacji widoku.
