System MEP to zapisany zestaw wypełnień, linii i powierzchni używanych do wyświetlania elementów Trasy MEP. Systemy instalacji to atrybuty projektu Archicada.
Każdemu elementowi trasy jest przypisany system MEP w górnej części okna dialogowego Ustawienia trasy.
Zobacz Ustawienia trasy - strona główna.

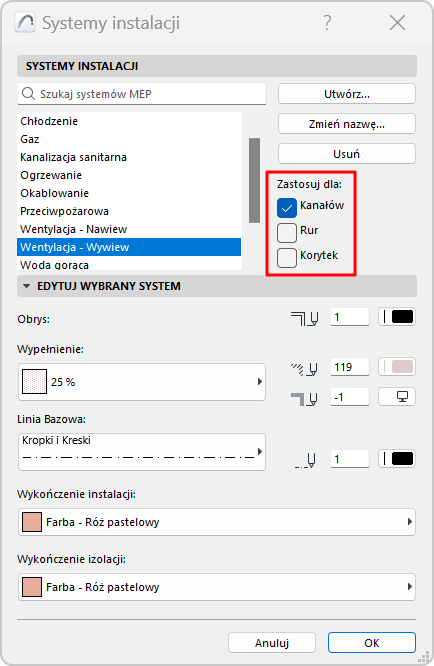

Definiowanie lub edytowanie Systemów MEP na
•Projekt > Systemy instalacji
•Opcje > Atrybuty elementów > Systemy instalacji
(lub poprzez użycie skrótu Systemy instalacji z paska narzędzi Inżynierii instalacji).
Używaj lub edytuj predefiniowane systemy MEP lub utwórz nowe.
Kategoria: Zaznacz jeden lub więcej typów tras, które powinny korzystać z tego Systemu MEP:
•Kanałów
•Rur
•Korytek
Na podstawie tej definicji Zastosuj dla, systemy MEP są dostępne dla odpowiedniego typu elementu Trasy, w górnej części okna dialogowego Ustawienia trasy.
Edytowanie atrybutów systemu MEP
Użyj elementów sterujących, aby ustawić wypełnienia, linie i powierzchnie dla bieżącego systemu MEP.
