1.Aktywuj narzędzie Trasy z Narzędzia: Trasa Kanałowa, Trasa kablowa lub Trasa rury.
2.Na Rzucie lub w Oknie 3D: Kliknij szeregowo, aby zdefiniować segmenty i węzły wielokąta Trasa.
•Każde kliknięcie reprezentuje węzeł, który łączy sąsiednie segmenty.
•Linia odniesienia znajduje się w środku elementu Trasa
•Nacisnąć Backspace, aby usunąć ostatni wstawiony segment
3.Aby zakończyć Trasę, kliknij drugi raz na koniec ostatniego segmentu.
Wynikiem jest pojedynczy element Trasy.
Kolana i redukcje są generowane automatycznie w każdym węźle.
Przepływ materiału (na przykład wody lub powietrza) prowadzony przez dany element Trasy jest zawsze stały.
Zmiana parametru Trasy w locie
Po rozpoczęciu umieszczania elementu trasy można zmienić jego przekrój w Podręcznych współrzędnych.
Ponieważ zmieniono domyślną wartość parametru segmentu, jest ona wyświetlana w oknie dialogowym ustawień jako "niestandardowa".

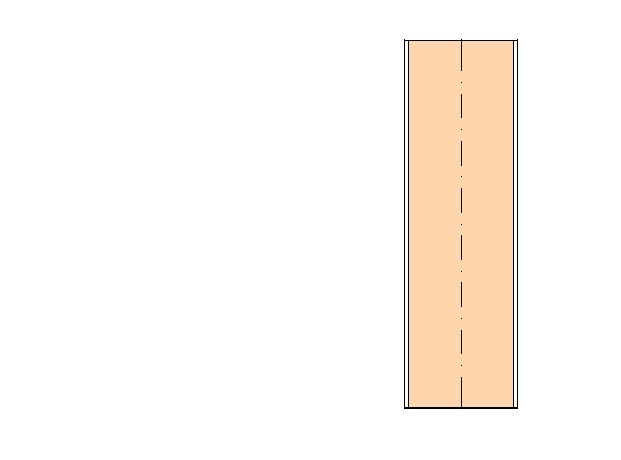

Dodaj odgałęzienie do elementu Trasy
Gałąź można dodać do dowolnego umieszczonego elementu trasy. Węzeł rozgałęzienia jest dodawany automatycznie.
Po utworzeniu odgałęzienia oryginalna trasa jest dzielona na wiele elementów trasy.
Łączenie tras
Trasy zostaną połączone jeśli:
•Węzeł końcowy jednego elementu Trasy jest połączony z węzłem końcowym innego elementu Trasy
•Gałąź zostanie usunięta (pozostałe Trasy zostaną połączone)
•Węzeł końcowy gałęzi zostaje przeniesiony, odłączając poprzednią gałąź
