Wymiary nominalne i tolerancje

Poniżej opisano stronę Wymiarów nominalnych i tolerancji panelu Własne parametry dla ustawień Drzwi/Okna z biblioteki INT Archicada.

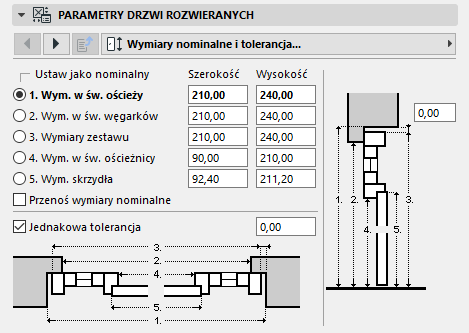

Rozmiar otworu (wysokość i szerokość) można określić w odniesieniu do każdego z czterech rodzajów wymiarów: Otwór w ścianie, jednostka, przejście i wymiary skrzydła.

Ponumerowane rysunki pomogą zidentyfikować wymiary.

Wymiary otworu w ścianie

Otwór w ścianie jest dociętą częścią ściany mieszczącej całą konstrukcję otworu.

Szerokość otworu w ścianie jest równa Szerokości wymiaru zestawu plus suma wartości Bocznych tolerancji.

Wysokość otworu w ścianie jest równa Wysokości wymiaru zestawu plus wartość Górnej tolerancji.

Zobacz Tolerancje.

Wymiary zestawu

Wymiary zestawu to szerokość i wysokość całej konstrukcji otworu.

Wymiary przejścia

Wymiary przejścia to szerokość otworu minus szerokość profilu.

Ustaw jako nominalne

Użyj przycisku Ustaw jako nominalne, aby wybrać jedną z opcji wymiarów jako Nominalny wymiar otworu.

•Nominalne wymiary przedstawione będą w Zestawieniu interaktywnym, w polu Rozmiar nominalny W x H .

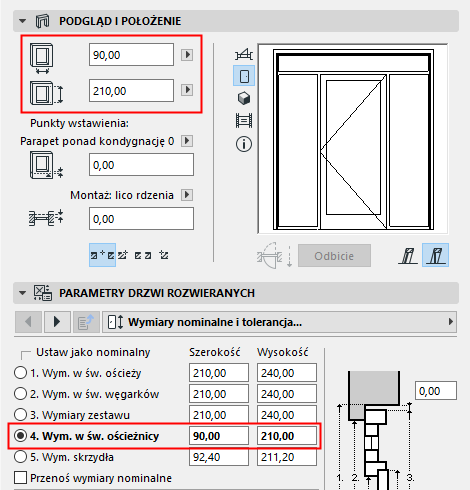

•Wymiar nominalny widoczny będzie w polach Szerokość i Wysokość w panelu Podgląd i położenie Ustawienia okna.

Zmień bieżący wymiar nominalny na zaznaczenie: To pole ma zastosowanie jeśli zmienisz opcję Wymiaru nominalnego (np. z Wymiaru zestawu na Wymiary otworu w ścianie). Jeśli to pole jest zaznaczone, wartości oryginalnych Wymiarów nominalnych (pochodzących z wymiaru zestawu) zostają zastosowane dla nowych Wymiarów nominalnych (wymiarów otworu w ścianie). Inne wartości wymiarów zostaną zmienione automatycznie.

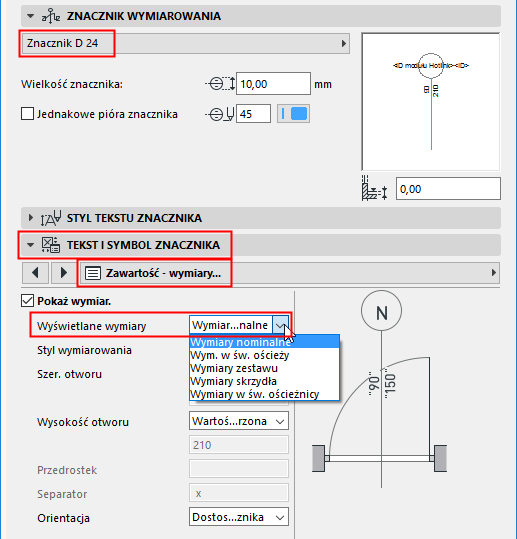

Pokaż wymiary w znaczniku

Wymiary otworu (otworu w ścianie, jednostki, skrzydła lub przejścia) można wyświetlić w znaczniku otworu, jeśli występuje.

Użyj symbolu znacznika i panelu Tekst / Zawartość - Strona wymiarów, aby wybrać preferowane wymiary do wyświetlenia w znaczniku.

Wybrane w tym miejscu definicje wymiarów zostaną również zastosowane w Automatycznym wymiarowaniu i Zestawieniu interaktywnym.

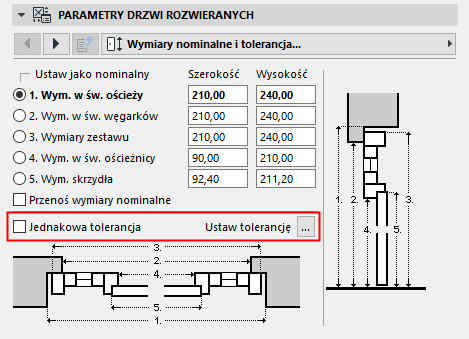

Jednakowe tolerancje

To pole jest domyślnie zaznaczone, aby można było wprowadzić jedną wartość i zastosować tolerancje dla wszystkich stron konstrukcji otworu. Aby zmienić wartości tolerancji dla boków otworu (np. w przypadku otworu o złożonym kształcie, których naświetla boczne mają różne wysokości parapetu), należy odznaczyć to pole i kliknąć Tolerancje, aby przejść do zakładki Tolerancje.

Zobacz Tolerancje.

Uwaga: Jeśli chcesz wprowadzić wartości Powiększenia, użyj opcji Powiększenia dostępnych na stronie Otwór w ścienny w oknie tych ustawień. Wprowadzenie Powiększenia nie ma wpływu (w przeciwieństwie do wartości Tolerancji) na Nominalne wymiary otworu.
