As Tramas de Imagem podem ser utilizadas como a parte do primeiro plano de Tramas de desenho ou Tramas de superfície.
O seu modelo por defeito do Archicad disponibiliza Tramas de imagem predefinidas, mas tem também a opção de definir as suas próprias.
1.Vá para Opções > Atributos do Elemento > Tramas.
2.Clique em Novo.

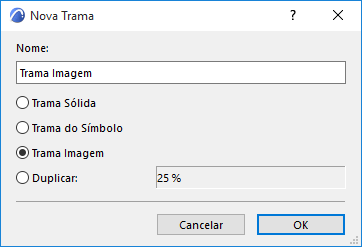

3.Na caixa de diálogo Adicionar nova trama, seleccione Trama Imagem.
4. No painel Disponibilidade, defina a nova Trama Imagem como Trama de Desenho e/ou de Superfície.

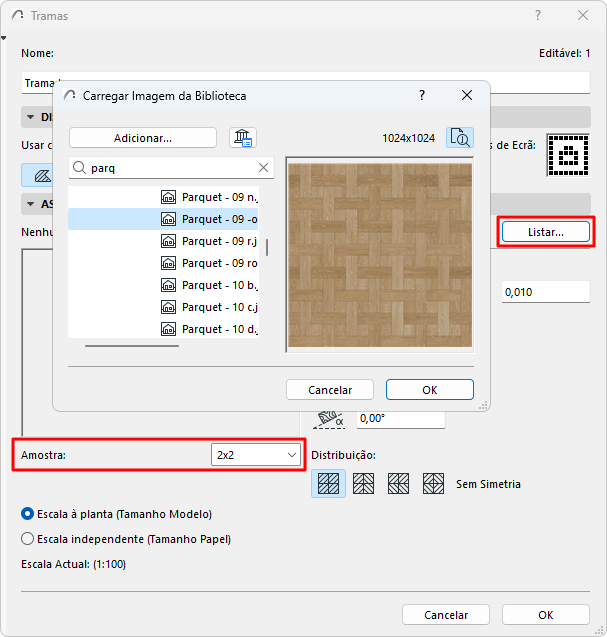

5.No painel Aparência, clique em Listar... para abrir uma caixa de diálogo do directório da biblioteca. Pesquise a imagem pretendida e clique em OK para a carregar.
6.No campo Amostra, defina o número de unidades de textura visualizas na Pré-visualização.

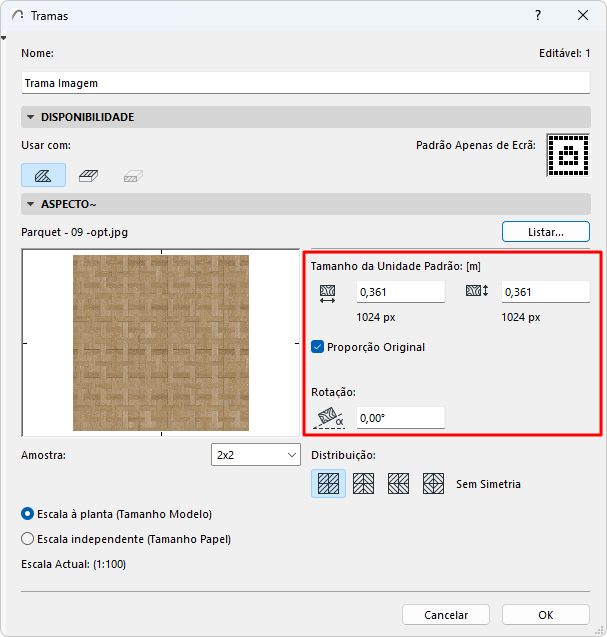

7.Utilize os controlo do Tamanho da Imagem para ajustar o tamanho e o padrão da sua trama de imagem.
Proporção Original: vincule os valores do Tamanho Horizontal e Vertical, por forma a que a imagem não seja distorcida quando edita o seu tamanho.
Rotação: introduza um ângulo se pretender rodar o padrão da imagem a partir da horizontal.
8.Escolha um método de Distribuição para configurar padrões repetitivos dentro da sua Trama Imagem: opte pela simetria vertical, horizontal, ambas ou nenhuma.
9.Para determinar a relação entre as tramas e a escala do Projecto, utilize os dois botões apropriados.
•Escala de planta (tamanho do modelo): visualize a Trama à mesma escala que o modelo em cada saída.
À escala da planta
Nota: evite editar um tipo de linha de escala se a escala de projecto for diferente do tipo de trama, dado que será distorcida.
•Escala Independente (Tamanho do papel): visualizar, plotar e imprimir a definição de tipo de Trama actual, num tamanho fixo, qualquer que seja a escala de saída.
Independente da Escala
10.Clique em OK para guardar a trama recentemente criada como um atributo de projecto.
