A Parede Cortina Extrudida do Plano de Entrada Inclinado

Não disponível no Archicad Start Edition 2024

Na janela 3D pode definir qualquer plano de entrada.

Ver Plano de Entrada da Parede Cortina na Janela 3D.

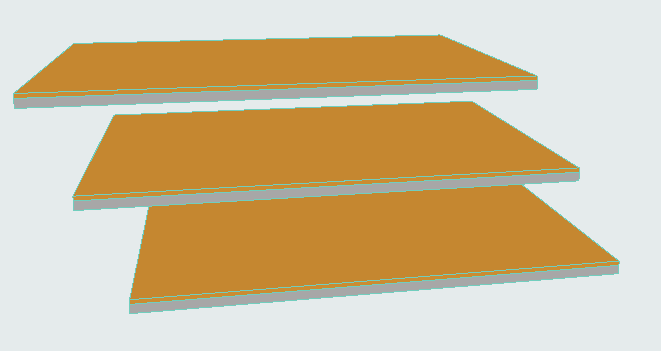

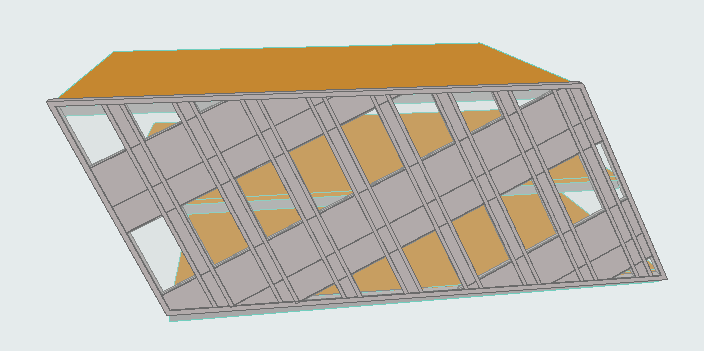

Tome em consideração o modelo 3D que se segue:

Suponha que pretende desenhar a Parede Cortina, por forma a que seja extrudida perpendicularmente a um plano de entrada, que corresponde à forma do edifício. Necessita de um plano de introdução perpendicular para a inclinação do edifício.

1.Active a ferramenta Parede Cortina e escolha o método de geometria Simples combinado com o método de plano de entrada Vector Normal:

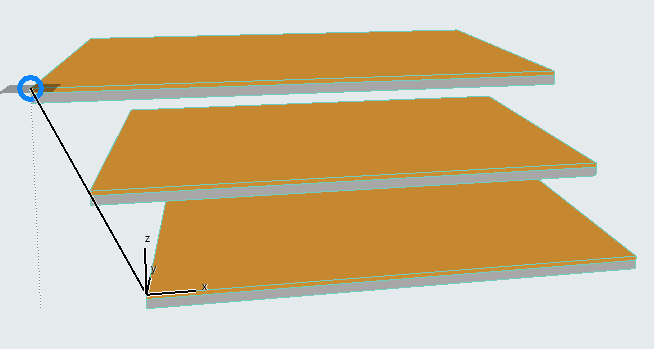

2.Na janela 3D, desenhe um Vector Normal correspondendo a uma forma inclinada do edifício (pretende do plano de entrada a ser perpendicular a este vector). Aqui, nós desenhamos o vector unindo os cantos das lajes do topo e do fundo:

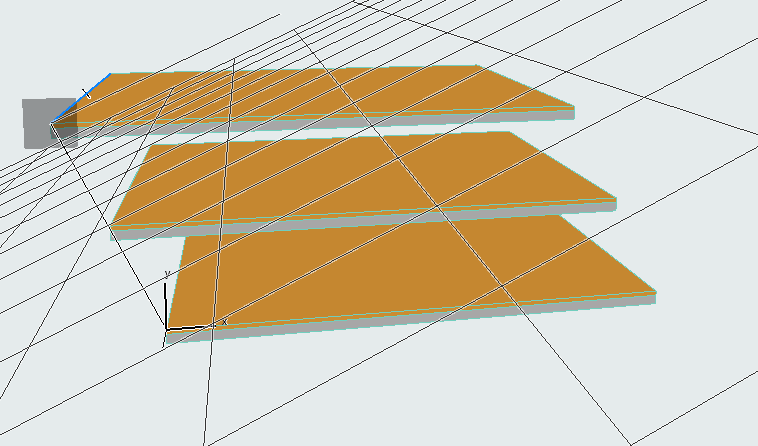

3.Aparece um plano de entrada, que é perpendicular ao vector.

4.Clique em qualquer parte do plano de introdução.

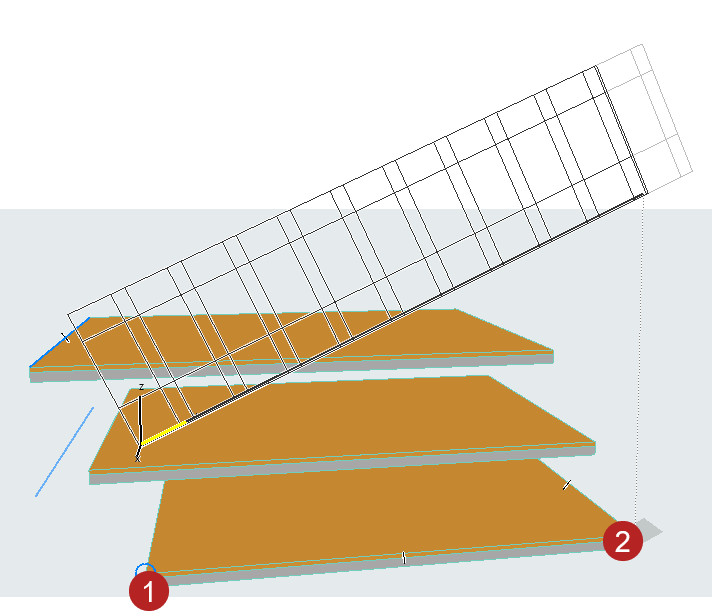

5.Agora, está pronto para desenhar a linha de entrada. A linha de entrada (como indicado pela linha de apoio) é bloqueada e projectada perpendicularmente ao plano de entrada. Clique nos dois pontos onde pretende que a Parede Cortina comece e termine: no nosso caso, nos dois cantos dianteiros de qualquer uma das lajes.

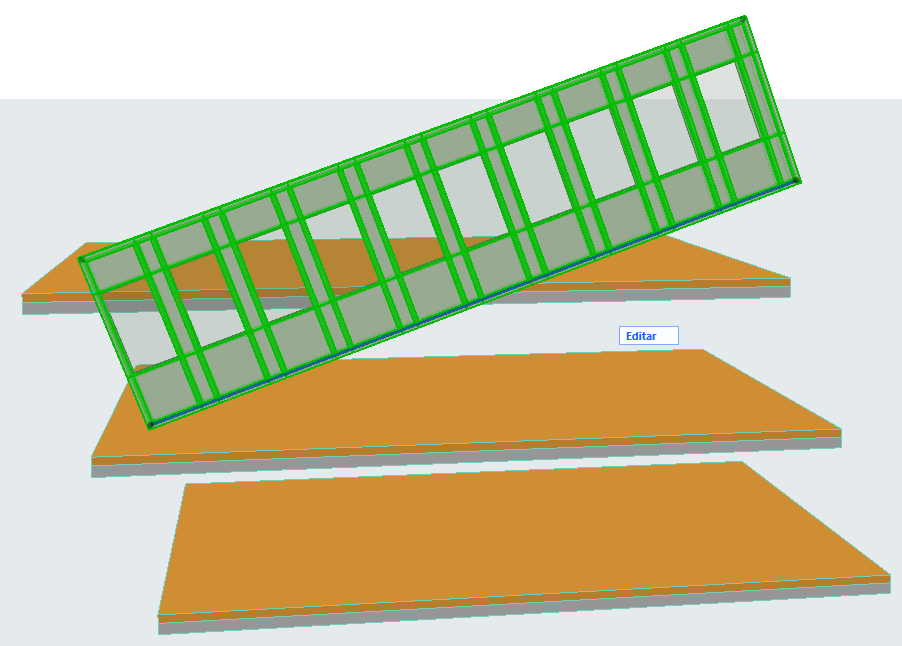

6.Aparece uma Parede Cortina, mas ainda tem de editar a Grelha de Esquema. Seleccione a Parede Cortina e entre no modo Editar.

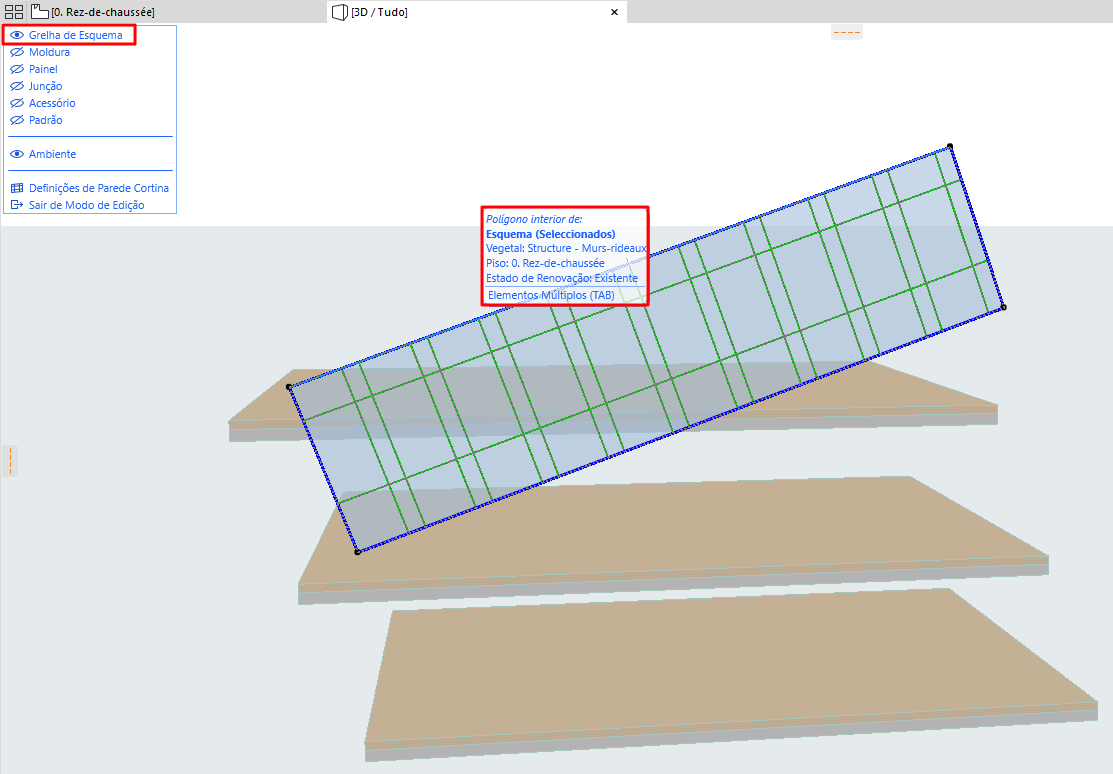

7.No modo Editar, desactive tudo excepto a Grelha de Esquema.

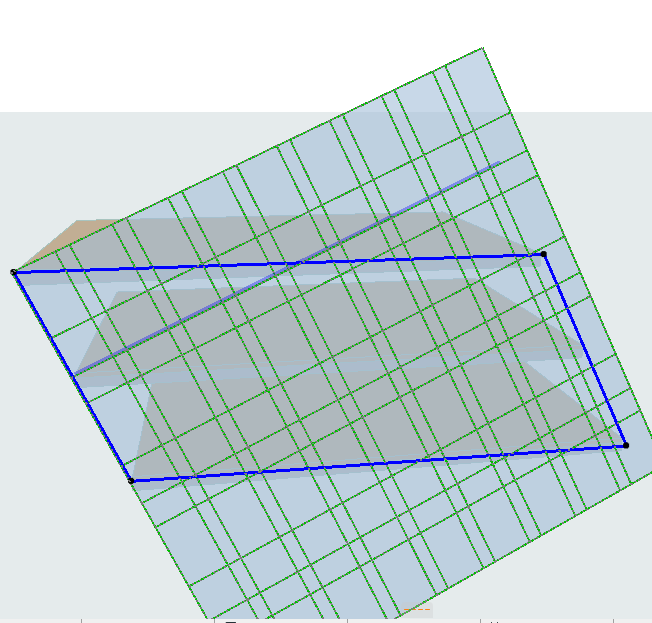

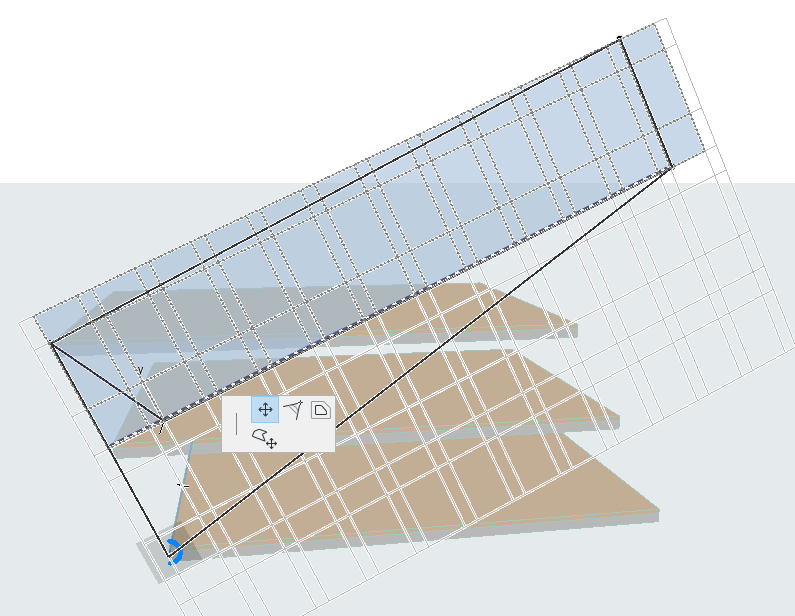

8.Arraste os cantos do polígono da Grelha de Esquema para o seu lugar - para os cantos frontais superior e inferior das lajes. (Para arrastar o polígono, certifique-se de que selecciona o polígono interior da Grelha de Esquema)
