Definições básicas Cineware: Painel Fundo

Este painel é idêntico em todos os Motores de Rendering.

Um Fundo é uma imagem 2D natural que é colocada "por trás" do rendering. (Pode utilizá-lo para colocar o modelo 3D num contexto.)

Nota: em oposição, o Ambiente (disponível com o Cineware) é um ambiente 3D genuíno que cobre o fundo. Assim, se está utilizar um Ambiente com o Cineware, o Fundo não tem finalidade.

Utilize os comandos do Fundo para ajustar os parâmetros da sua imagem de fundo rendering.

•Nenhum: esta opção dá-lhe um fundo preto e branco não transparente se estiver a utilizar o Motor Básico ou Esboço.

Com o Motor Cineware, esta definição dá-lhe um fundo transparente. O mesmo efeito pode ser obtido com as Definições Detalhadas Cineware: na secção Opções Gerais, active Gerar Canal Alfa.

•Cores: defina a cor do céu e do solo clicando nos respectivos campos do editor de cor. Durante o processo do rendering, o Archicad localiza automaticamente a linha do horizonte do fundo, para que corresponda à linha do horizonte da imagem.

Nas projecções paralelas, se a face inferior dos elementos for visível, é utilizada a cor do céu; senão, é utilizada a cor do solo. A Janela 3D também pode utilizar as cores aqui definidas. Se apenas necessita de fundo de cor única, clique no ícone Cadeia e defina a Cor do Céu ou a Cor do Solo.

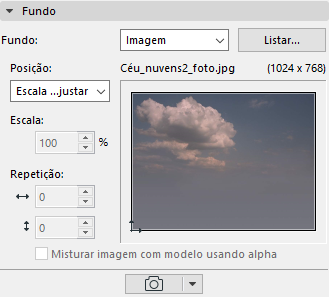

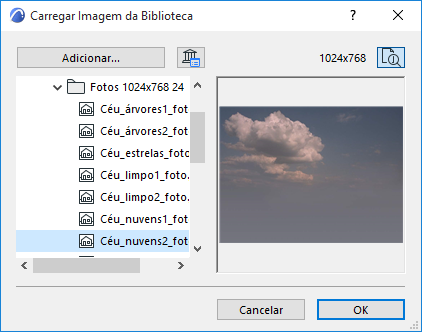

•Imagem: Use esta opção para navegar por uma imagem de fundo da biblioteca.

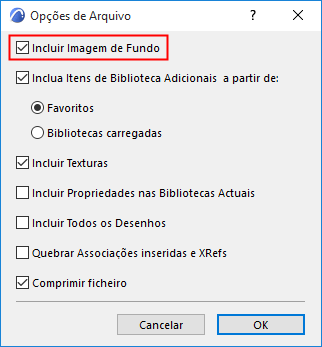

Nota: é possível guardar a imagem de fundo juntamente com o Projecto. Utilize o comando Guardar Como para guardar o Projecto em formato de arquivo, e seleccione a opção Incluir Imagem de Fundo na caixa de diálogo.

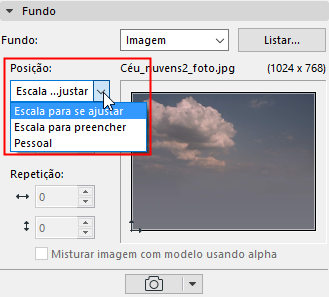

Posição: utilize este pop-up para ajustar a imagem na janela 3D de várias formas.

•Escala para se ajustar: efectua uma nova escala da imagem para que esta se ajuste dentro da janela 3D.

•Escala para preencher: efectua uma nova escala da imagem para que esta preencha toda a janela 3D.

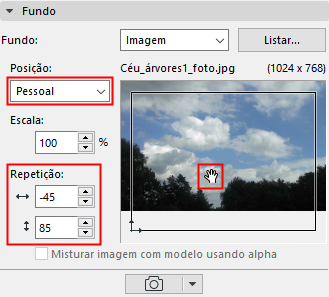

•Personalizado: o controlo muda para Personalizar sempre que reposiciona manualmente a imagem na moldura: clicando e arrastando a previsualização, ou preenchendo novos valores nos campos Offset.

Misturar imagem com modelo usando alfa: esta opção afecta os renderings feitos com o motor de rendering Esboço; produz um efeito de fusão. (Uma imagem alfa utilizada como um Fundo com o Cineware também terá este efeito.)
