O Archicad permite a importação num só passo de dados BIM que tenham sido previamente definidos num ficheiro Archicad externo (formato PLN, PLA ou TPL). Com esta função, importa o seguinte Conteúdo BIM para o seu projecto Archicad:
•Um Sistema de Classificação
•Quaisquer Propriedades que pertençam a esse Sistema de Classificação
•As predefinições de "Mapeamento" do Tradutor IFC relacionadas com esse Sistema de Classificação:
–Mapeamento Tipo Importação IFC
–Mapeamento Tipo Exportação IFC
–Mapeamento de Propriedades para Exportação IFC
–Mapeamento de Propriedade para Importação IFC
Importar Conteúdo BIM do Ficheiro Archicad
Use o comando Importar Conteúdo BIM para procurar qualquer ficheiro Archicad que tenha preparado ou descarregado e que contenha o Sistema de Classificação necessário e outras definições.
1.Vá para Ficheiro > Interoperabilidade > Classificações e Propriedades > Importar Conteúdo BIM.
2.No diálogo Agrupar dados BIM, procure qualquer ficheiro Archicad (formato PLN, PLA ou TPL) que contenha as definições de Classificação/Propriedade/Mapeamento do Tradutor IFC de que precisa.
3.Clique em Abrir para importar estes dados.
Ver também Condições para Descarregar ou Importando Conteúdo BIM, a seguir.
Descarregar Ficheiro de Dados BIM da Página Web
Com este comando, procura e descarrega um ficheiro Archicad pré-configurado.
Estes ficheiros, previamente definidos para vários padrões internacionais, estão disponíveis na página Web da Graphisoft: https://www.graphisoft.com/downloads/archicad/BIM_Data.html
1.Vá para Ficheiro > Interoperabilidade > Classificações e Propriedades > Descarregar Conteúdo BIM.

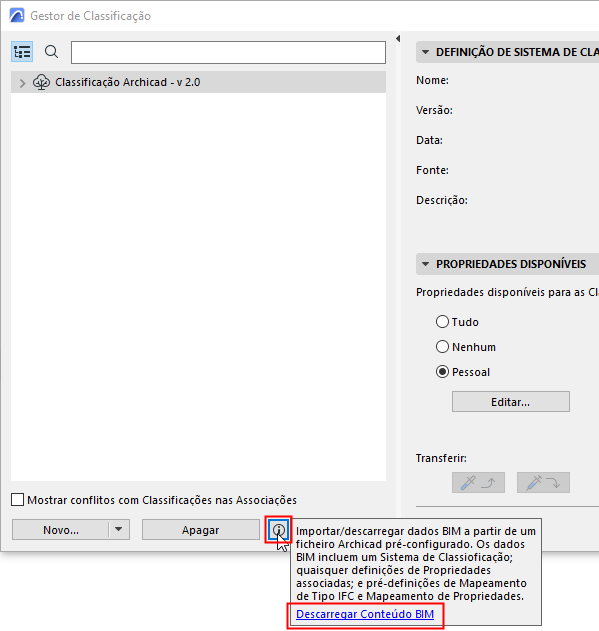

A mesma ligação está disponível a partir de:
–Gestor de Classificação
–Gestor de Propriedade
–Caixa de diálogo Tradutores IFC
2.A partir daqui, abre uma página Web da Graphisoft, onde pode escolher um ficheiro Archicad que contenha definições padrão de Classificação/Propriedade/Mapeamento.
3.Descarregue o ficheiro para qualquer localização.
4.Use Ficheiro > Interoperabilidade > Classificações e Propriedades > Importar Conteúdo BIM para procurar e importar o ficheiro descarregado.
Condições para Descarregar ou Importando Conteúdo BIM
A importação só funciona se ainda não existirem nenhuns dos dados importados no projecto Archicad receptor. Se já existirem dados, recebe um aviso de que a importação falhou.
Consulte a Janela de Relatório no Archicad (se necessário, desloque-se para o fundo da janela) para ver quais os dados que estão em conflito.
Neste caso, apague os dados duplicados do seu projecto e, depois, use novamente Importar Conteúdo BIM.
