Segue-se uma descrição da página de separador Arco de Alvenaria do painel Definições à Medida de Definições de Porta ou Janela, da Biblioteca Archicad INT.

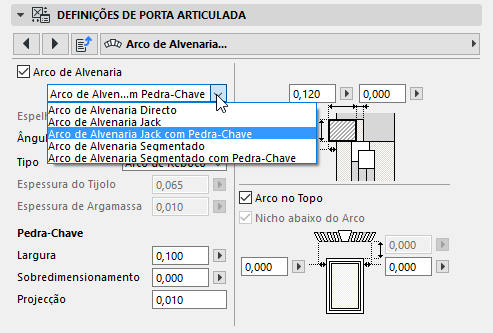

Arco de Alvenaria: seleccione esta caixa, depois escolha um estilo para o arco no menu suspenso. Os restantes controlos variam em função do tipo de arco que escolher aqui.
Espelho: O valor do espelho do arco.
Ângulo de Plano do Arco: Para os estilos de arco "Jack".
Tipo: Escolha Reboco ou Tijolo. Se escolher Tijolo, pode definir valores para as espessuras do Tijolo e da Argamassa.
Nota: A utilização de arcos de tijolo num elevado número de janelas poderá aumentar, significativamente, o tamanho do seu modelo.
Pedra Chave: Para os estilos de arcos com pedra chave, defina valores para a respectiva largura, sobredimensionamento (no caso da pedra chave se estender verticalmente para além do arco) e projecção (se sobressair horizontalmente do arco).

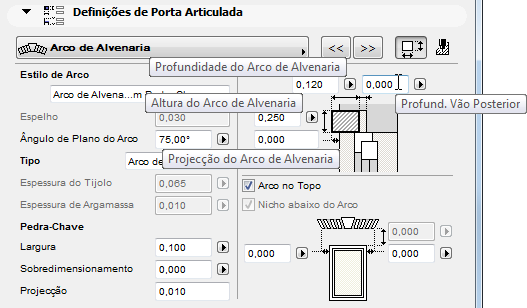

Utilizando os campo do lado direito da caixa de diálogo, defina os valores de altura e profundidade do arco; a profundidade de qualquer vão por trás do mesmo ("Profundidade Posterior"); e a projecção do arco na horizontal, se esta existir.
Arco no Topo: Seleccione esta caixa para colocar o arco directamente no topo da abertura.

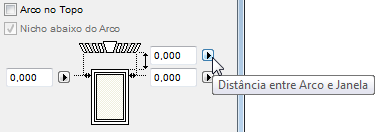

Se esta opção não estiver seleccionada, poderá utilizar o campo abaixo para definir a distância entre o arco e o topo.

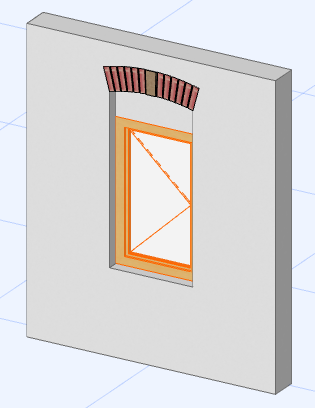

Nicho abaixo do Arco: Seleccione esta caixa para criar um nicho (ou inserção) por baixo do arco.
Avanço Lado: Utilize ambos os campos nos dois lados do desenho para definir o avanço do arco do lado direito e esquerdo da abertura.
