По умолчанию фон зоны представляется в цвете своих категорий.
См. Категория зон.
При желании можно присвоить другую штриховку зоны, используя штриховку поверхностей.

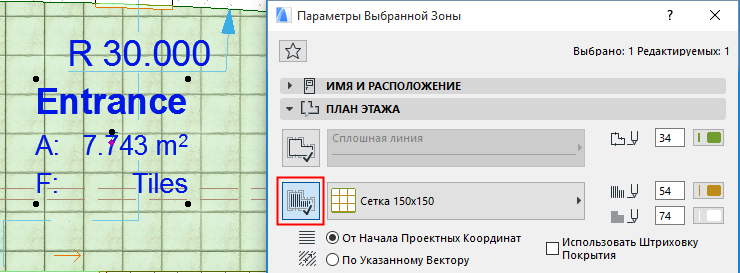

1.В диалоге Параметры зоны перейдите к панели План этажа.
2.Активируйте пиктограмму Штриховка поверхностей, расположенную слева.
3.Выберите образец штриховки из всплывающего меню.
Если Вы установили штриховку зоны, то она будет по умолчанию показываться на плане этажа.
Примечание: Для Фона Зон (и для прочих штриховок) можно использовать Графическую Замену.
См. Правила Графической Замены.
Показ зон с наклонными стенами
Зона, ограниченная одной или несколькими наклонными стенами, принимает в расчет наклонную геометрическую форму стен. Такие зоны представляются на плане этажа в виде двух отдельных многоугольников зон:
•многоугольник с редактируемыми точками выбора, который определяет видимую часть зоны на плане этажа (хотя Вы можете редактировать этот многоугольник, однако это редактирование не влияет на истинную 3D-зону), и
•многоугольник с обычными точками выбора, который указывает истинную протяженность основания 3D-зоны (Вы не можете редактировать фигуру зоны с помощью этого многоугольника).
