Графическое Редактирование Схемы Лестницы
Описываемые ниже функции позволяют изменить геометрию всей Лестницы в окне Плана Этажа, не активируя режим Редактирования.

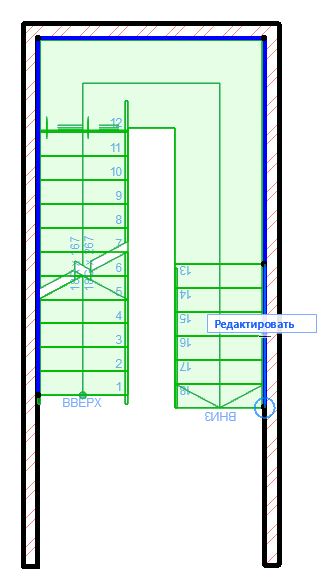

Перераспределение Ступеней

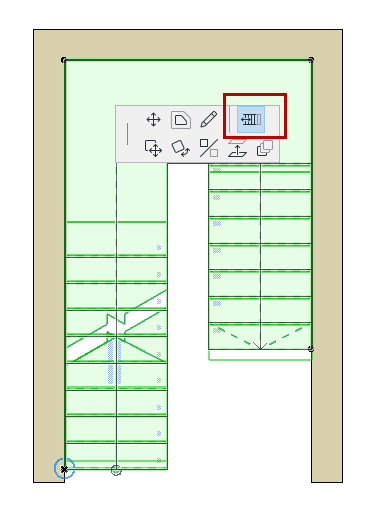

Воспользуйтесь это командой локальной панели, чтобы графически симметрично перераспределить ступени П-образной лестницы:
Редактирование Базовой Линии Лестницы
Базовая Линия создается в процессе построения Лестницы. При помощи диалога Параметров Лестницы или Информационного Табло можно настроить расположение и смещение Базовой Линии (как перед, так и после создания Лестницы).
См. также Базовая Линия Лестницы.
Чтобы скрыть или отобразить Базовую Линию Лестницы в окне Плана Этажа, воспользуйтесь командой меню Вид > Параметры Вывода на Экран > Базовые Линии Лестниц.
Базовую Линию Лестницы можно редактировать в любом окне (не активируя режим Редактирования).
При помощи метки предварительного выбора убедитесь в выборе Базовой Линии (не линии Контура).
Изменения Базовой Линии влияют на геометрию всей Лестницы, включая Линию Всхода.

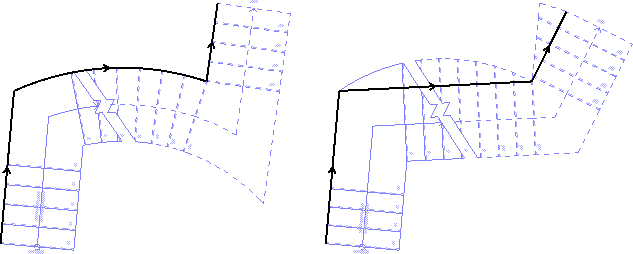

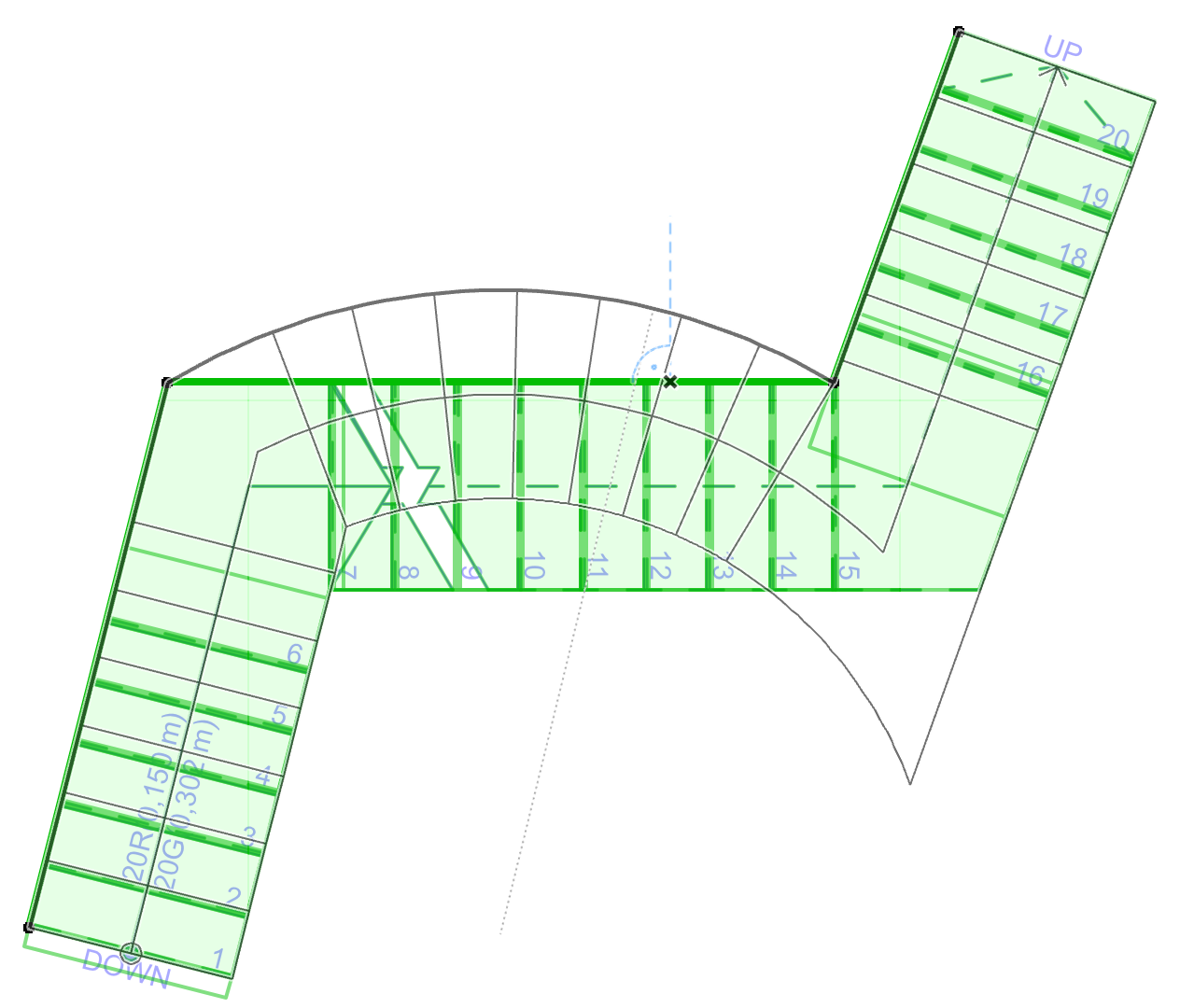

Линия Всхода изменяется при Редактировании Базовой Линии

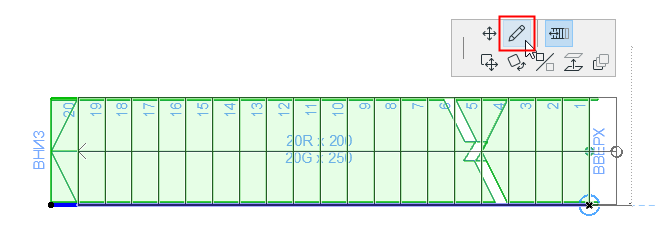

Продление Лестницы
Для продления Базовой Линии Лестницы (в режиме Редактирования или в режиме просмотра модели) воспользуйтесь командой Продления Лестницы, присутствующей в локальной панели выбранной Базовой Линии.
Редактирование Контура Лестницы
Выберите Контур Лестницы.
Выберите любую составляющую Контура для его выделения.
Контур Лестницы можно редактировать в любом окне (не активируя режим Редактирования).

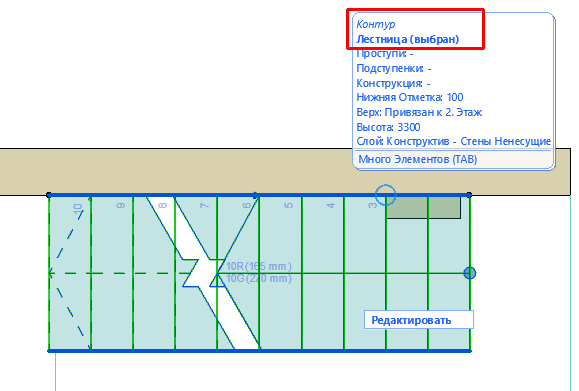

При помощи клавиши TAB и метки предварительного выбора убедитесь в выборе Контура (не Базовой Линии).

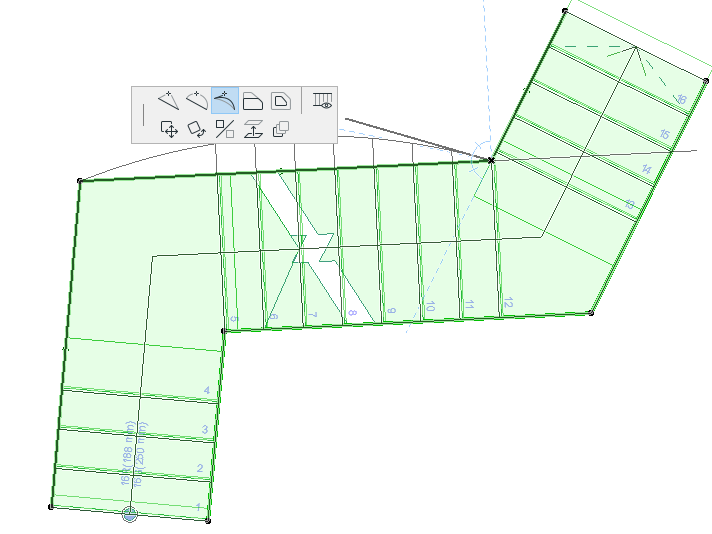

Графически отредактируйте Контур Лестницы, применяя те же самые команды локальной панели, что и при редактировании многоугольников, например, Штриховки.
Редактирование Контура влияет только на внешнюю форму Лестницы, но никак не отражается на Базовой Линии и Линии Всхода.
Редактирование Контура Лестницы (Линия Всхода не меняется)
Управление Отображением Сегментов Контура на Плане Этажа

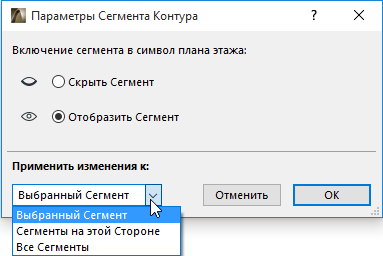

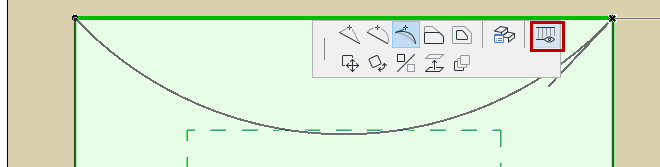

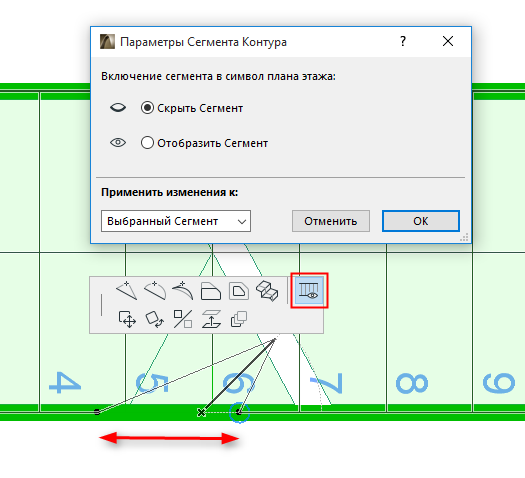

Выбрав любой сегмент Лестницы, нажмите в локальной панели кнопку Параметры Сегмента Контура, чтобы открыть этот диалог.
Возможно управление отображением выбранного сегмента (или всех сегментов Лестницы).
Например, вы можете добавить две вершины в сегмент Лестницы, а затем скрыть Контур Лестницы между этими двумя точками.

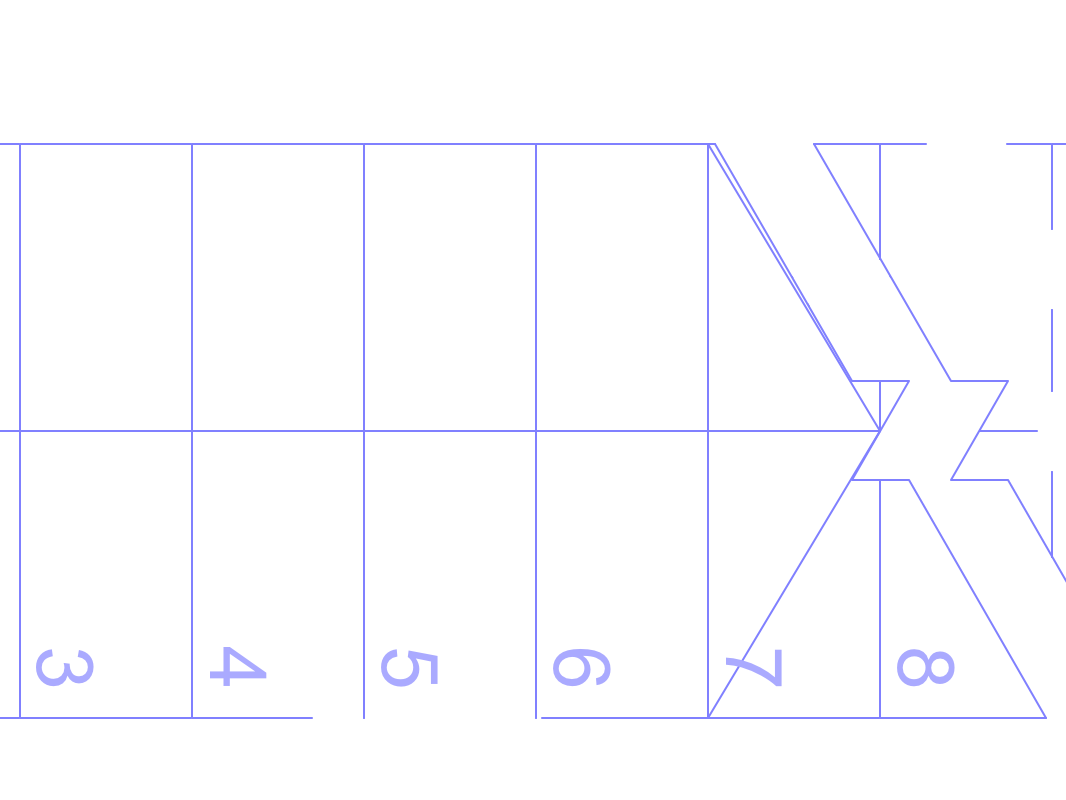

Вставка двух Вершин для Создания Нового Сегмента Лестницы... Выбор и Отключение Показа Сегмента
См. также Отключение Показа Ребер Отдельных Ступеней.

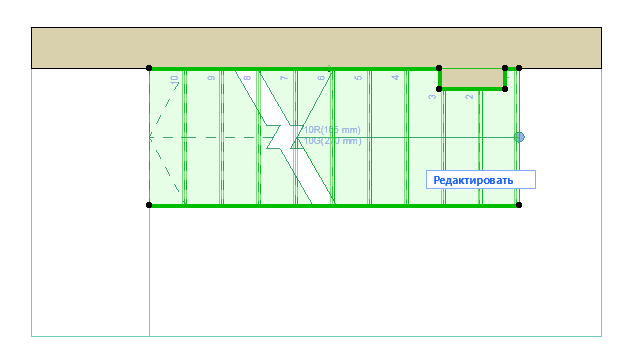

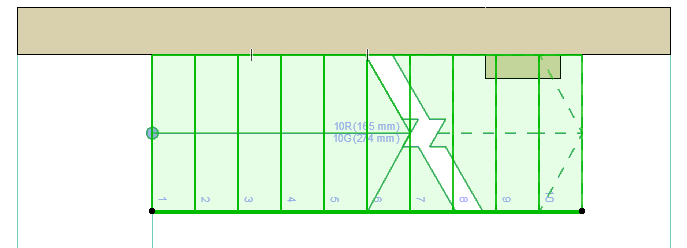

Редактирование Контура Лестницы - Пример

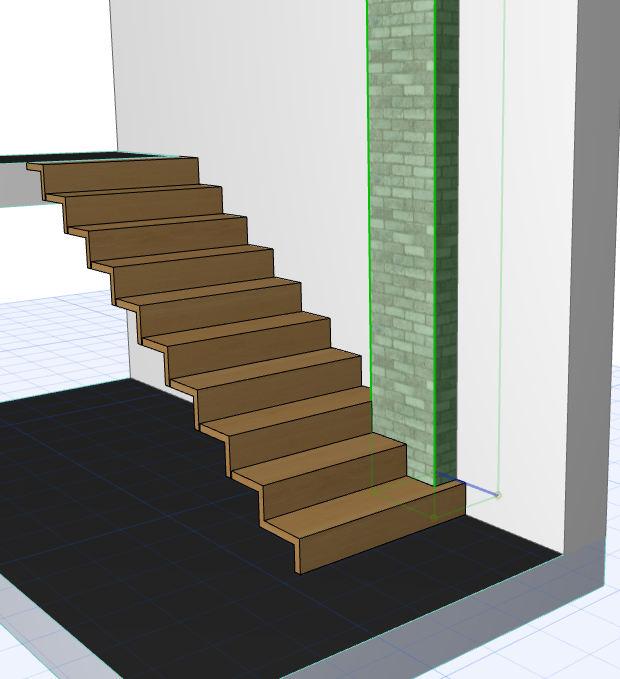

В этом примере редактируется Контур Лестницы, чтобы создать пространство для выступа Стены.
