Колонны в ARCHICAD состоят из двух компонентов: несущей конструкции ядра и дополнительного слоя отделки, который может использоваться, например, в качестве огнеупорной защиты или облицовки.
•Отделка имеет собственный Строительный Материал и, следовательно, собственный Приоритет Пересечения.
•Компонент отделки может быть определен как “Ядро”, “Отделка” или “Другой” в диалоге Параметров Колонны.

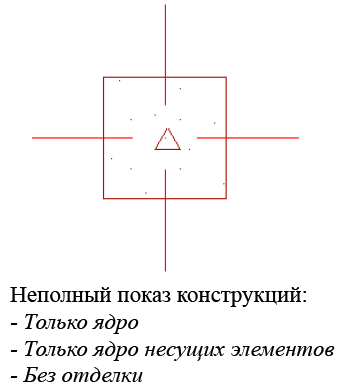

Эта классификация компонента отделки учитывается при использовании Неполного Показа Конструкций в 2D- и 3D-видах.
См. Неполный показ конструкций.

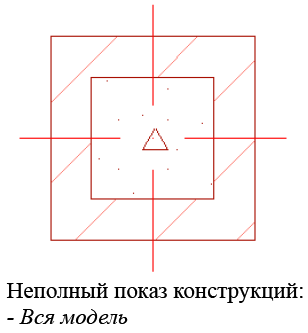

Колонна с отделкой. Слой отделки определена как “Отделка”

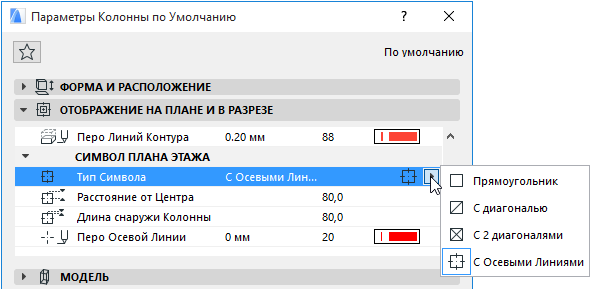

Параметры Символа Плана Этажа (панель Представление на Плане и в Разрезе диалога Параметры Колонны) влияют на отображение символа и осевых линий колонн (Прямоугольник, С Диагональю, с 2 Диагоналями или с Осевыми Линиями).
Включить или отключить отображение символов колонн на плане этажа можно при помощи маркера Показа на Плане Этажа, присутствующего в диалоге Документ > Модельный Вид > Параметры Модельного Вида.
