Для получения дополнительной информации о пересечении (соединении) конструктивных элементов:

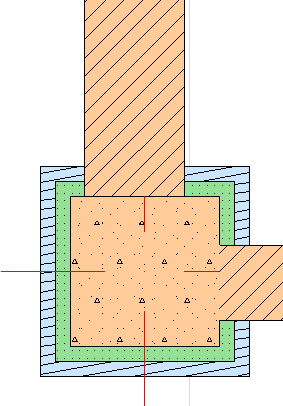

Колонны и Стены

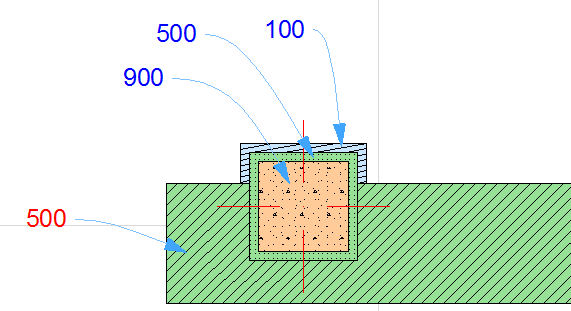

•Отображение пересечения этих элементов определяется Приоритетом Пересечения используемых Строительных Материалов: большее значение будет превалирующим.
Примечание: Каждый Строительный Материал имеет собственный Приоритет Пересечения, настраиваемый в диалоге Строительных Материалов.

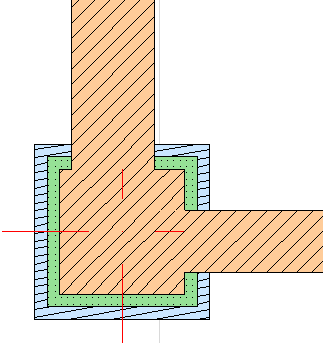

•Линия-разделитель не отображается при сопряжении двух элементов, использующих одинаковые Строительные Материалы.
Оболочками и Пересечение Колонн с Крышами
Колонны могут отсекаться Крышами или Оболочками.
См. Отсечение элементов крышами/оболочками.
Колонны можно также подрезать под Односкатные Крыши.
См. Подрезка элементов под односкатную крышу.
Пересечение Колонн с Перекрытиями
Функция Выровнять Элементы по Перекрытиям позволяет изменить высоту Колонн в соответствии с уровнями одного или нескольких Перекрытий, находящихся выше и/или ниже выбранных Колонн.
См. Выравнивание Элементов по Перекрытиям.
Отношение к Зонам: В панели Модель диалога Параметров Колонны можно выбрать один из следующих вариантов отношения Колонны к зонам: служит границей зоны; площадь/объем элемента вычитается из зоны, в которой он расположен; никак не влияет на зоны.
См. Отношение к зонам.
Пересечение Колонн с Многослойными Стенами
При размещении колонны, которая будет пересекать многослойную стену, выбор независимого или встраиваемого способа построения влияет на характер показа стены/колонны на плане этажа.
Кнопки Отдельностоящая/Встраиваемая, присутствующие в Информационном Табло и в диалоге Параметров Колонны, позволяют выбрать способ сопряжения Колонн с Многослойными Стенами.
Встраиваемые Колонны могут пересекать только несущие слои Многослойных Стен. Все остальные слои обволакивают Колонны.
Для получения дополнительной информации см. Встраиваемые Колонны на Плане Этажа.

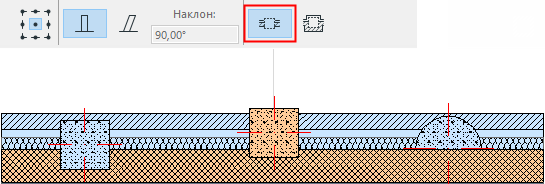

Отдельностоящие Колонны на Плане Этажа
Отдельностоящие Колонны (созданные с использованием Отдельностоящего Варианта Построения) не изменяют форму слоев стен, просто удаляя ту часть пересекаемой стены, которую занимает объем Колонны.
Линия-разделитель не отображается при сопряжении двух элементов, использующих одинаковые Строительные Материалы.

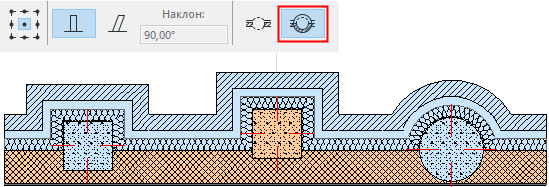

Встраиваемые Колонны на Плане Этажа
Встроенные Колонны (созданные с использованием Встраиваемого Способа Построения) пересекают несущие слои Многослойных Стен. Все остальные слои обволакивают колонну, увеличивая ее размеры.
Примечание: Слои "ядра" многослойных конструкций настраиваются в диалоге Параметры > Реквизиты Элементов > Многослойные Конструкции.
См. Диалоговое Окно Многослойные Конструкции.
Примечание: Колонны не могут встраиваться в криволинейные и многоугольные Стены. Колонны, компонент отделки которых определен как “Отделка”, не могут быть встроены в Многослойные Стены

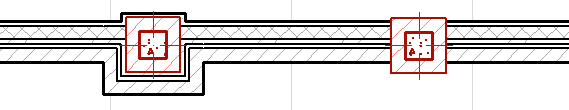

Обволакивание на Плане Этажа происходит, только если:
•Размещенная Колонна является Встраиваемой
•Колонна вертикальная и не профилированная
•Колонна пересекает прямую вертикальную Многослойную Стену
•Многослойная Стена имеет по крайней мере один слой, не являющийся ядром (этот слой будет обволакивающим);
•Колонна пересекает несущие слои (ядра) Многослойной Стены.

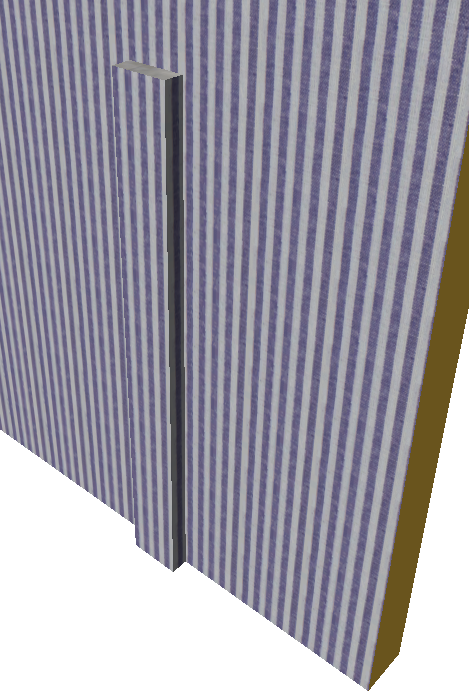

В 3D-окне Колонны, размещенные методом Встраивания, наследуют Покрытие поверхности Стены, даже если Стена не является Многослойной или не имеет слоев для обволакивания Колонн.
Отдельностоящие Колонны сохраняют свои собственные покрытия в 3D.
