Размещение Элементов или Объектов с использованием Сложных Профилей
Если настройка стандартного элемента слишком сложна или подходящий объект отсутствует в библиотеке, то можно воспользоваться Сложными Профилями.
Профилированные элементы могут применяться для Стен, Колонн, Балок, компонентов Ограждений или Объектов.

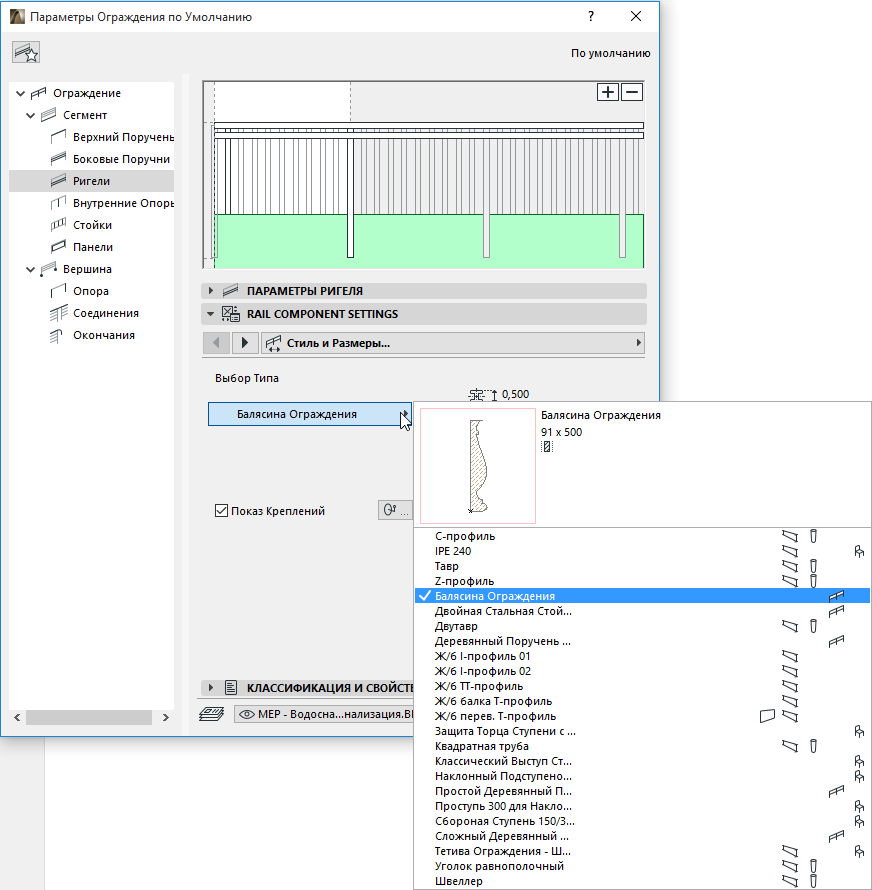

Примечание: Профили можно применять только в тех Библиотечных Элементах, в которых присутствует функция выбора профилей, например, в компонентах Ограждений.
Сложные Профили - это особые элементы, редактируемые вручную в соответствии с конкретными задачами. Конструкции Профилей, как и прочих конструктивных элементов, основываются на назначенных им Строительных Материалах. При этом существует возможность индивидуальной замены различных покрытий для каждого профилированного элемента.

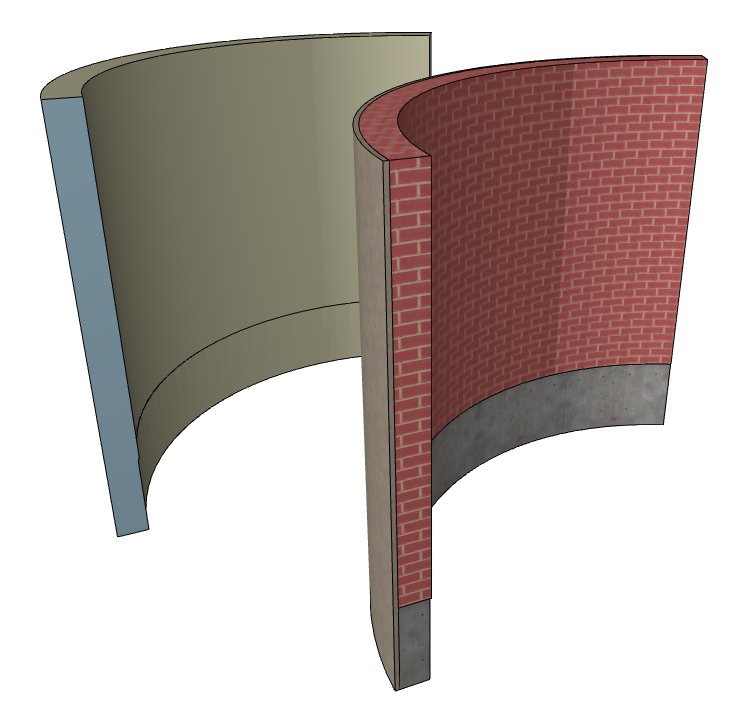

Например, ниже приведено изображение двух криволинейных стен, которым был назначен профиль “Стена Кирпичная с Основанием”. Для дальней стены была использована индивидуальная замена покрытий поверхностей вытягивания и торцов.
Профилированный элемент представляет собой Сложный Профиль в поперечном сечении, вытянутый по заданному пути, располагающемуся перпендикулярно плоскости профиля. Для размещения сложного элемента можно сразу использовать или отредактировать предварительно созданный профиль, либо создать новый.
Примечание: Вы также можете использовать встроенный каталог стандартных профилей стальных Колонн и Балок.
См. Использование Стандартных Профилей Стальных Колонн и Балок.
Сохраненные Сложные Профили применяются в качестве реквизитов элементов (Стен, Ограждений и т.д.). Сохраненные профили отображаются в диалогах Параметров соответствующих инструментов. Вы можете однократно применить специальный профиль к любому выбранному элементу в окне модели без необходимости его сохранения как реквизита.
В ARCHICAD присутствует определенный набор предварительно настроенных профилей.
Например, чтобы воспользоваться профилем Стены, выполните следующие действия:
1.Откройте диалог Параметров Стены.

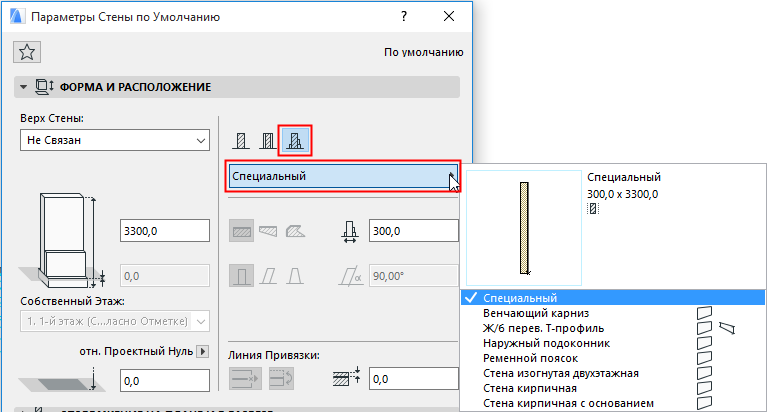

2.Выберите Профилированную Стену в панели Форма и Расположение.
3.Выберите нужный Профиль из выпадающего списка
4.Создайте элемент на Плане Этажа.
После размещения элемента сложного профиля, вы можете изменять его графически на экране, как и другие конструктивные элементы.
Специальные команды Локальной Панели позволяют вращать и изменять размеры профилированных элементов.

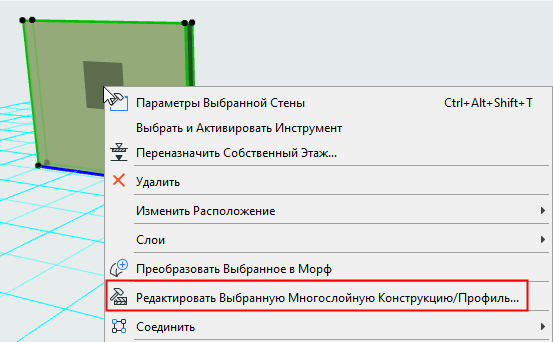

Или выберите существующий элемент сложного профиля и воспользуйтесь командой Редактировать Выбранный Сложный Профиль, находящейся в контекстном меню.
См. Диалоговое Окно Менеджер Профилей.
