Настройка Показа Элементов на Плане Этажа

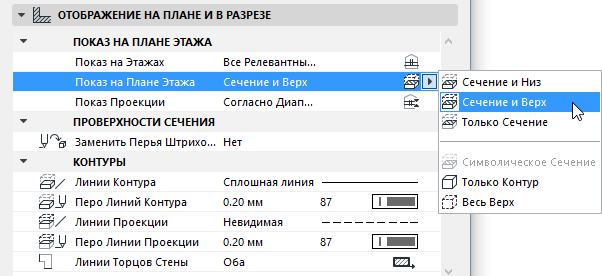

Выпадающее меню Показа на Плане Этажа позволяет выбрать вариант отображения Стен, Навесных Стен, Балок, Колонн, Крыш, Окон и Дверей. Это меню располагается в панели Представления на Плане и в Разрезе диалогов Параметров Инструментов.
Для получения информации о специфическом отображении Дверей/Окон см. Отображение Дверей/Окон на Плане Этажа.
1.Сечение и верх. Показывается отсеченная часть 3D-модели элемента (то есть в плоскости сечения плана этажа) плюс его верхняя часть (то есть та часть элемента, которая располагается над плоскостью сечения плана этажа).
Примечание: Сечение и верх является вариантом по умолчанию для наклонных и сложных колонн и стен, а также для всех крыш и балок.
2.Сечение и низ. Показывается отсеченная часть 3D-модели элемента и плюс его неотсеченная (нижняя) часть.
Если Вы выбрали один из предыдущих вариантов, относящихся к плоскости сечения (Сечение и верх или Сечение и низ), то можно дополнительно указать область распространения такого сечения с помощью параметра Показ проекции.
Для получения дополнительной информации см. Определение диапазона показа проекции элемента (Показ проекции).
3.Только сечение. Показывается только элемент в сечении (то есть, согласно плоскости сечения плана этажа). (Только для конструктивных элементов; неприменимо к окнам и дверям.)
Дополнительными вариантами показа являются следующие:
4.Символическое сечение. (Доступно только для вертикальных и основных стен и для вертикальных или сложных колонн.) Проекция на плане этажа простых ненаклонных стен или вертикальных колонн (простых или сложных) будет представлена в виде сечения с использованием реквизитов линий сечения и штриховок сечения независимо от вертикального расположения элемента. Эта возможность предоставляется только для простых прямолинейных стен или колонн или для сложных колонн и только в том случае, когда параметр Показ на этаже принимает значение Только собственный этаж. Параметры плоскости сечения плана этажа не влияют на характер воспроизведения таких элементов.
6.Символический и верх. Эта возможность доступна только для навесных стен.
См. Параметры Навесной Стены: Страница Система: Панель Отображение на Плане и в Разрезе.

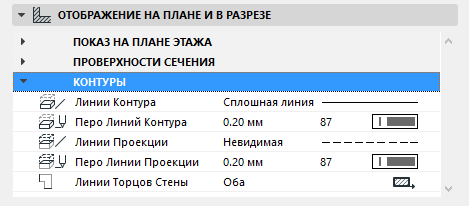

7.Только контур. Показывается контур всего элемента с использованием его реквизитов не в сечении. (Реквизиты не в сечении устанавливаются с помощью управляющих элементов Контуры панели Представление на плане и в разрезе диалога установки параметров инструмента.)
8.Весь верх. Показывается контур всего элемента с использованием его реквизитов верхней части. (Реквизиты верхней части устанавливаются с помощью управляющих элементов Контуры панели Представление на плане и в разрезе диалога установки параметров инструмента.)
