Категории штриховок используются для группировки штриховок по их назначению в проекте: Штриховки сечений (два типа), Штриховки поверхностей и Штриховки чертежей.
1.Штриховки сечений (два варианта):
•Для конструктивных элементов (Стен/Перекрытий/Балок/Колонн/Крыш/Оболочек/Морфов/3D-сеток): Штриховки сечений назначаются через реквизиты Строительных материалов. Штриховке, получающейся в результате декомпозиции таких элементов (например, в чертеже Детали), присваивается категория Штриховка сечения - Строительный материал. Штриховка детали, принадлежащая этой категории, содержит Физические свойства исходного конструктивного элемента.
Назначение этой Категории штриховкам позволяет использовать детали для анализа Тепловых мостов в расширении EcoDesigner Star.
•Для элементов на основе GDL (Объектов, Навесных стен), а также для Штриховок, созданных вручную при помощи инструмента Штриховка, Штриховки Сечений назначаются в диалогах их Параметров. Штриховкам, получающимся в результате декомпозиции таких элементов, присваивается категория Штриховка Сечения (подобные штриховки не содержат никаких Физических свойств).
Штриховка сечений может быть размещена на свой собственный слой при выполнении функции конвертирования DXF/DWG.
2.Штриховка поверхностей. Штриховка поверхностей может использоваться при отображении Перекрытий, Крыш, Оболочек, Морфов, 3D-сеток и Зон на Плане этажа: Используйте для этого управляющие элементы Штриховка поверхностей в диалоговых окнах установки параметров этих элементов. Штриховке, получающейся при декомпозиции таких элементов (например, в чертеже Детали), присваивается категория Штриховка поверхности.
Штриховка поверхностей может быть помещена на свой собственный слой при выполнении функции конвертирования DXF/DWG.
См. Нанесение штриховки поверхностей.
3.Штриховка чертежей: Штриховки чертежей, как и штриховки прочих категорий, могут использоваться для показа элементов или как простые 2D-штриховки, создаваемые вручную в любом окне модели. Однако, может потребоваться назначить такой штриховке категорию "штриховки покрытий" или "штриховки сечений" с целью соответствующего отображения или правильного экспорта. (См. ниже.)

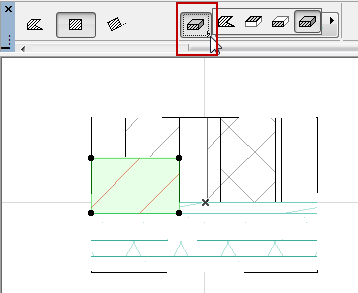

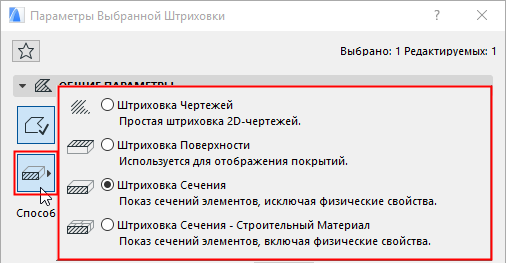

Для изменения категории Штриховки, выберите требующуюся штриховку и назначьте ей другую категорию в Информационном табло инструмента Штриховка (или в Параметрах инструмента Штриховка.)
Например, при создании в детали штриховки сечения следует использовать категорию “Штриховка Сечения - Строительный Материал”, а не "Штриховки Чертежей". В результате данная штриховка будет рассматриваться как Строительный Материал конструктивного элемента при экспорте в DWG.
Настройка Доступности Образцов Штриховки по Категории
Каждая штриховка, присутствующая в диалоге Образцов Штриховки, относится к одной или нескольким Категориям Штриховки. Эти Категории определяют доступность штриховок в различных выпадающих меню.
См. Определение доступности Штриховки в выпадающих меню.
Использование Категорий Штриховок для Управления Отображением Штриховок при помощи Правил Графической Замены
По умолчанию каждая штриховка отображается в соответствии с настройками диалогов Параметров Элементов или Параметров Штриховки.

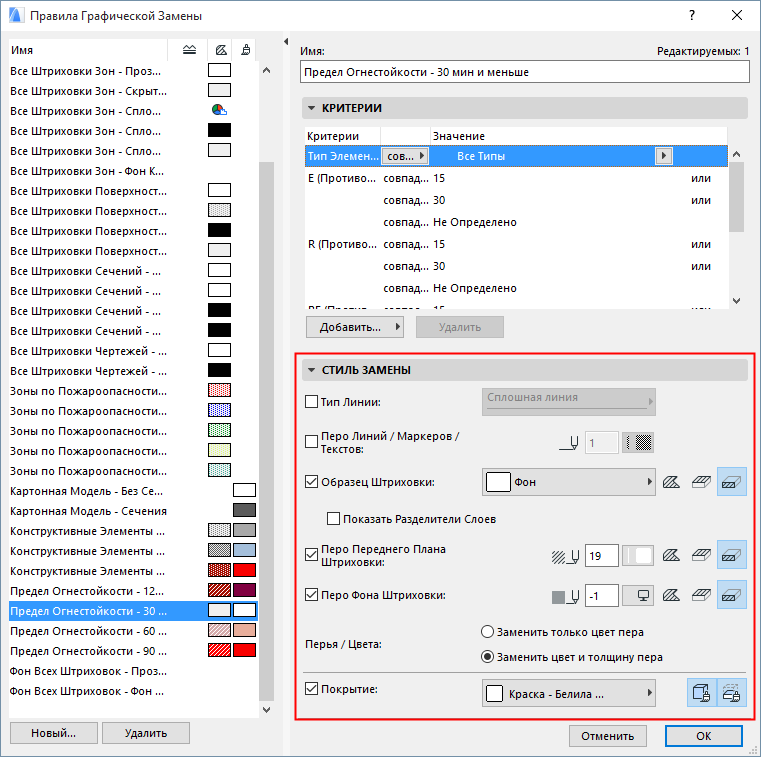

Однако вы можете воспользоваться Правилами Графической Замены, чтобы заменить настройки данных Диалогов настройками, определяемыми на уровне Категорий Штриховок.
Воспользуйтесь командой Документ > Графическая Замена > Правила Графической Замены.
См. Графическая Замена.
Использование Категорий штриховок для Оптимизации Экспорта в DXF/DWG

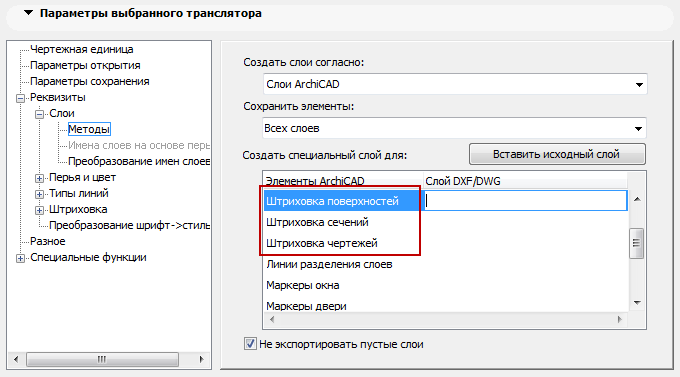

Эта возможность может быть полезна при экспорте проектов ARCHICAD в формат DXF/DWG: в процессе экспорта можно настроить создание Специальных Слоев для разных типов штриховки.
См. Специальные слои.
Например, в окне Разреза/Фасада могут присутствовать 2D-штриховки, начерченные над пересечением Стены/Перекрытия. Предположим, что необходимо поместить эти штриховки на тот же самый слой в результирующем файле DWG/DXF, что и штриховки, созданные из модели. Тогда, вновь созданная 2D-штриховка (по умолчанию Штриховка чертежей) должна принадлежать категории Штриховка сечения - Строительный материал, как и штриховки, созданные на основе сечения Стены и Перекрытия.
