Эта функция предназначена для обнаружения коллизий между 3D-элементами модели. Обнаружение Коллизий основано на проверке коллизий между двумя группами элементов, которые отвечают заданным критериям.
Например, можно применить функцию Обнаружения Коллизий для:
•Конструктивных и MEP-элементов. MEP-элементы могут быть смоделированы непосредственно в ARCHICAD или получены путем связывания/объединения проекта с инженерной моделью.
•Бетонных и металлических конструкций.
•Элементов, относящихся к разным типам продуктов/элементов (в соответствии со стандартами Uniclass, OmniClass, UniFormat или любой иной классификации).
•Проверки путей эвакуации или обеспечения доступности для маломобильных групп.
Обнаружение Коллизий действует только на Плане Этажа и в 3D-окне.
Активация Функции Обнаружения Коллизий
Настройка Групп для Проверки Коллизий
Исключение Строительных Материалов из Обнаружения Коллизий
Активация Функции Обнаружения Коллизий
1.Откройте окно Плана Этажа или 3D-окно.
2.Воспользуйтесь командой меню Конструирование > Обнаружение Коллизий.

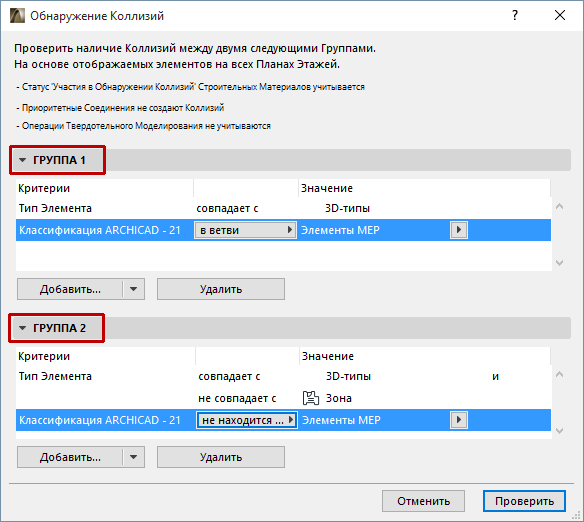

3.В открывшемся диалоге задайте критерии для проверки двух групп 3D-элементов.

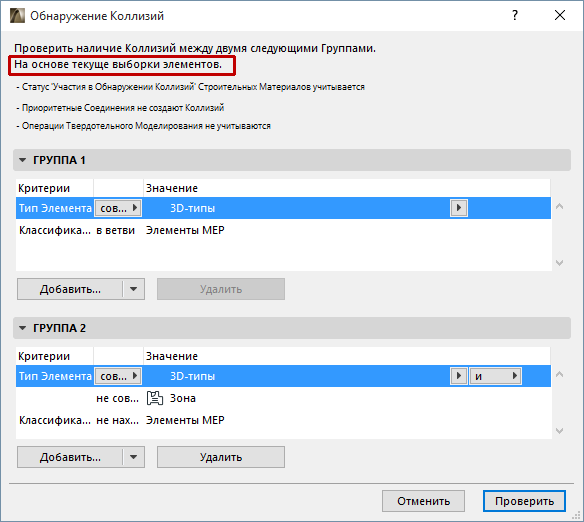

• Если в выборке присутствуют элементы, то Проверка Коллизий будет выполняться только для выбранных элементов! Информация об участии элементов в Обнаружении Коллизий отображается в верхней части диалога.
См. Настройка Групп для Проверки Коллизий для получения дополнительной информации.
4.Нажмите кнопку Проверить.
5.В результате будет создан Отчет Проверки Коллизий:
В случае выявления коллизий:

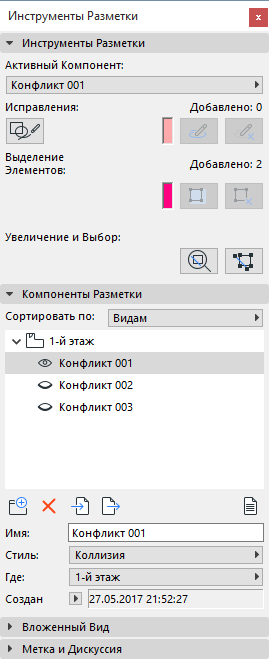

6.Нажмите кнопку Продолжить, чтобы открыть Панель Инструментов Разметки (если она еще не открыта).
•По умолчанию каждой коллизии присваивается название: "Конфликт" и порядковый номер.
•Коллизиям автоматически присваивается Стиль Разметки “Коллизии”. Если этот стиль пока отсутствует в проекте, то он создается автоматически.
См. Диалоговое окно Стили разметки.
•Воспользуйтесь функциями Разметки, чтобы выделить и увеличить обнаруженные Коллизии. При необходимости можно отредактировать и добавить Примечания Разметки. Устраненные коллизии следует удалить из списка Компонентов Разметки.
См. Разметка проекта.
Настройка Групп для Проверки Коллизий
•Чтобы выполнить проверку коллизий между всеми типами элементов, настройте для обеих групп одинаковые критерии.
•Для проверки коллизий между 3D-элементами и MEP-элементами, ограничьте одну из групп критерием классификации элементов MEP.

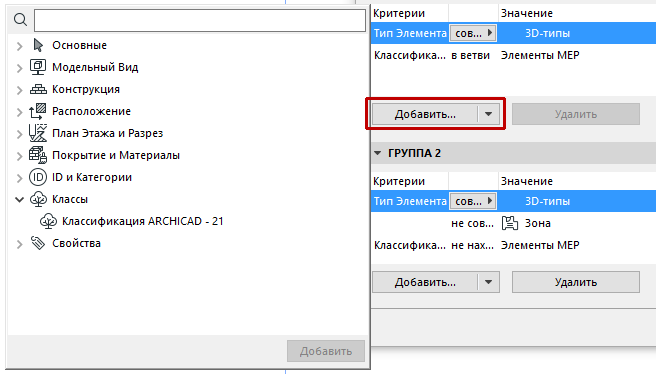

•Нажмите кнопку Добавить, чтобы открыть диалог выбора Свойств и Параметров, ограничивающих группу.

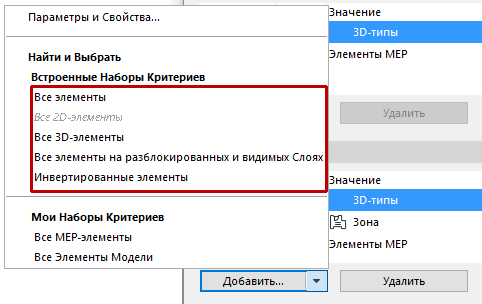

•Для применения ранее сохраненного набора критериев "Найти и Выбрать" при настройке Групп Элементов нажмите кнопку со стрелкой, расположенную рядом с кнопкой Добавить, и выберите нужный набор:
◦Выбранный Набор Критериев заменяет собой текущие критерии Группы.
◦Некоторые Наборы Критериев могут быть недоступны для выбора, если они не могут быть применены при Обнаружении Коллизий (например, Наборы Элементов 2D-типов или IFC-свойств).
Исключение Строительных Материалов из Обнаружения Коллизий

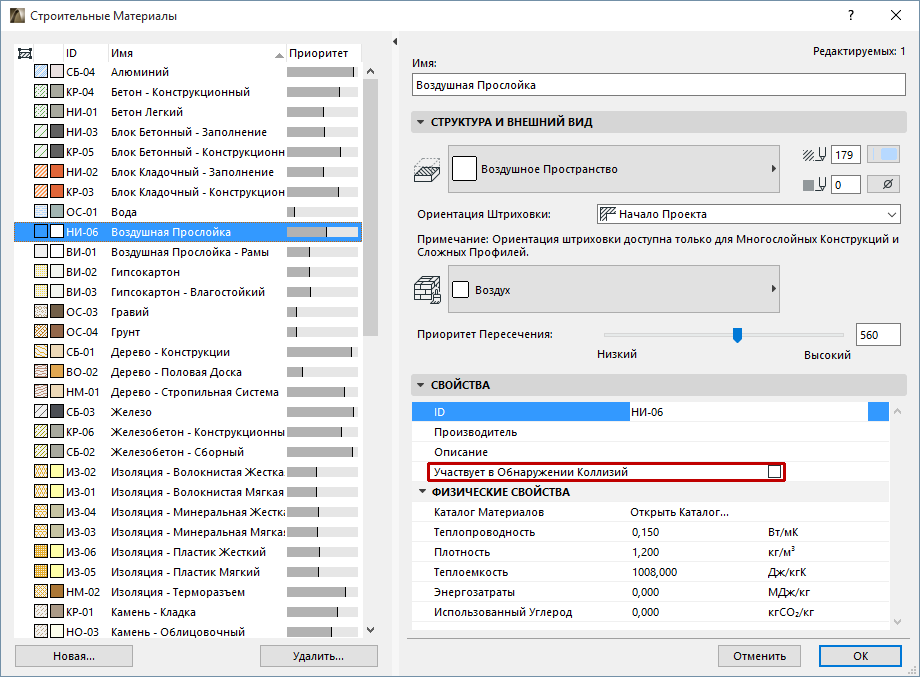

Функция Обнаружения Коллизий учитывает Строительные Материалы элементов. Строительные Материалы участвуют в Обнаружении Коллизий, если для них активирован маркер “Участвует в Обнаружении Коллизий” в панели Свойств Строительного Материала (команда меню Параметры > Реквизиты Элементов > Строительные Материалы).
Если этот маркер не отмечен, то Строительный Материал не учитывается при использовании функции Обнаружения Коллизий.
Например, MEP-элементы (воздуховоды и т.п.), проходящие через Строительный Материал, который используется в качестве воздушной прослойки, не будут вступать с ним в коллизии.
