Альфа (Канал Покрытия CineRender)

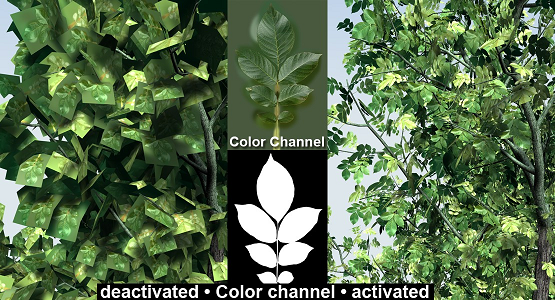

Альфа-канал предназначен для создания невидимых областей текстур. Загружаемые в этот канал изображения используются при маскировании определенных участков покрытий, что делает их прозрачными. Это бывает очень удобно для создания псевдо-детализации в 3D. Суть заключается в том, что заданные участки поверхностей фактически исчезают, и становятся видны объекты, расположенные за ними.

Примечание: Для растровых изображений следует использовать механизм Физической Визуализации.


Если при визуализации объектов с назначенными для них несколькими покрытиями, использующими альфа-канал, становятся видны черные участки, увеличьте значение параметра Глубины Лучей, находящегося в панели Параметров диалога настроек визуализации.

См. Глубина Лучей.

При использовании покрытия с Альфа-каналом для объекта, не имеющего никакого покрытия, участки объекта, маскированные альфа-каналом, отображаться не будут.


Альфа-Канал и Фильтр Сглаживания

В зависимости от параметров Фильтра Сглаживания, Альфа-канал может тоже быть сглажен.

См. Фильтр.

Текстура Альфа может также содержать черно-белый градиент, который можно использовать для смешивания.

Цвет

Данная обрезка наложения позволяет маскировать отдельные участки путем настройки значения Цвета. Используя этот метод, можно определить цвет выбранного изображения, который требуется назначить как прозрачный. Недостатком этого метода является то, что зачастую области, определяемые как прозрачные, содержат несколько цветов, и в результате возможно появление цветовой каймы вокруг объекта. Однако, при настройке Дельты цвета (см. ниже), можно задать отклонение цвета; это позволит уменьшить возможность появления каймы.

Дельта

Обрезка часто возникает в сглаженных текстурах; она создает яркую границу вокруг объекта, появляющуюся при сглаживании цветов между основной текстурой и цветом альфа; удалить эту границу можно путем настройки отклонения (дельты) цвета.

Для создания более мягкой и точной маски используются альфа-каналы, встроенные в текстуру.

См. Альфа-Изображение ниже.

Инвертировать

Активация этой функции приводит к Инверсии эффекта Альфа-канала. Все черные области альфа-изображения становятся видимыми, а белые - маскируются.

Мягкий

Данная функция создает плавный переход между текстурами и покрытиями, повышая реалистичность объектов. Функции Смягчения (по умолчанию активная) делает бессмысленным использование параметров Дельты и Цвета. В этом случае диапазон ослабления определяется картой текстуры. Белые пикселы текстуры означают 100% непрозрачность покрытия. Участки, расположенные под черными пикселами, видны на 100%.

Альфа-Изображение

Активация Альфа-Изображения позволяет использовать любой альфа-канал, присутствующий в загруженном изображении. Существование альфа-каналов допускается в графических файлах форматов TIF, TGA, PICT, PNG и Photoshop PSD. Если в изображении альфа-канал отсутствует, опция Альфа-Изображения игнорируется. Применение функции Инверсии позволяет инвертировать альфа-канал без необходимости дополнительной обработки изображения в графическом редакторе.

Пред-умножение

Активируйте эту функцию при использовании текстуры с пред-умноженным альфа-каналом. Некоторые графические приложения создают только такой тип альфа-канала.
