项目位置和项目正北方向

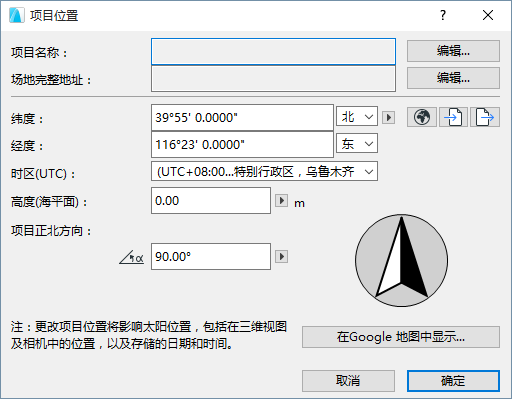

使用 项目位置对话框来确定项目的地理位置。

项目位置对话框可用:

选项 >项目个性设置 > 项目位置

浏览器中项目名称的索引菜单


位置设置对下列内容非常重要:

能量评估函数的运行

计算3D视图,相机视图,照片渲染的日光位置及日光研究。

您可以在此设置ARCHICAD中涉及项目正北方向值的图库部件。

参见项目正北方向

可以使用谷歌地图连接插件来考虑海拔。


项目名称和地址

项目名称和场地地址的数据从项目信息对话框中获得。

参见项目信息

单击 编辑 打开项目信息对话框来修改这些数据。

输入位置数据

输入项目位置的纬度 经度 .

对于最大限度的精确(例如,能量评估的目的),需要确认并准确填写您的项目位置的纬度/经度数据。

点击视窗来切换北纬和南纬,东经和西经。.

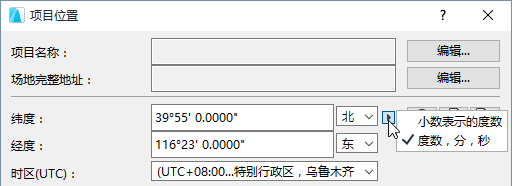

从弹出式菜单中选择首选的测量单位。


时区

选择项目位置时区,用正或负来表示相对于UTC(世界标准时间)的偏差 , 同时带有对应时区的名称。

标高

在所需的单位中输入项目位置的海拔高度。

当您将项目导出到SketchUp和Google Earth格式时使用海拔数据。

您项目内的标高以海平面作为参考面,在选项> 项目个性设置> 参考面内进行设置。

参见草图大师 (.skp)Google Earth (.kmz)

使用预先确定的城市作为位置数据

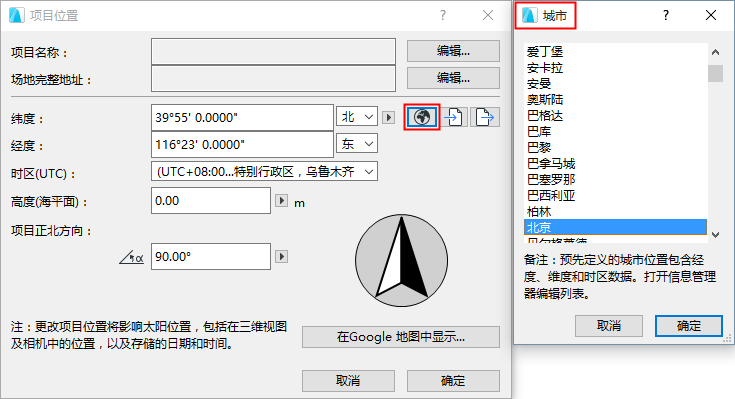

作为快捷方式输入位置数据,您可以选择预选确定的城市。点击地球图标来打开 城市


注意:编辑预先确定的城市列表及相关数据,转到选项 > 元素属性> 属性管理器.

参见属性管理器

选择一个能带来以下效果的城市:

需填写纬度、经度和时区字段

更新3D投影设置和相机内的太阳位置

太阳位置:

注意:为了显示最大精度,您需要为项目位置选择更加精确的纬度/经度数据,而不是一个预设的城市。

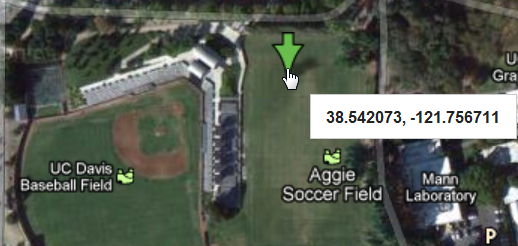

使用谷歌地图查看和查询位置数据。

您只需要有一个网络连接。点击在谷歌地图中显示来查看通过您的纬度/经度数据定义的项目位置。

使用谷歌地图查询精确数据,放大预定位置。右击找出索引菜单,然后选择“这里是什么?” 查看(根据需要复制)纬度/经度数据。


项目正北方向

项目正北方向数值将影响:

能量评估函数的计算。

某些室内立面图标记,包括显示项目正北方向数值的文本。

当北符号对象(ARCHICAD图库中)放置在项目中时,反映了项目正北方向的值。(您必须点击对象设置中 “跟随 项目正北方向” 方框。)

当使用勘测单位(选项>项目个性设置>工作单位)时,坐标面板的北方向将与追踪器在此的设置相同。

将计算与项目正北方向有关的太阳方位角(当东经在0.00度时)。

在3D投影设置中设置太阳位置。参见太阳位置:

定义项目正北方向

输入方位(罗盘)角值,以确定平面图窗口内的项目正北方向,或拖动黑色罗盘指针以图形化的方式来确定项目正北方向的方位角。

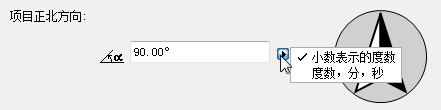

从弹出的窗口中选择项目正北方向的显示单位。


注释 该单位的精确度取决选项 >工作单位中角度单位所设置的精确度.

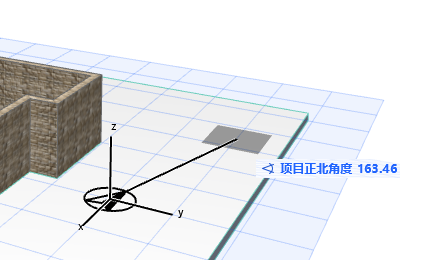

项目正北方向定义图示

点击 选项 > 项目个性设置 > 设置项目正北方向,或

在浏览器中项目名称的索引目录中的使用相同的命令(如果平面图或3D窗口打开时)。.


在任一平面图或3D视图中,移动指针来匹配项目的正北方向。


管理位置数据(XML, SketchUp, Google Earth)

使用导入导出 按钮来管理该对话框中所显示的信息。

有三种合适的格式:XML,Google Earth (.kmz) 和SketchUp (.skp).

上述三种格式可以用于在 ARCHICAD项目之间传递信息。Google地图和SketchUp格式也允许用户使用SketchUp和Google地图模型来对齐他们的ARCHICAD模型。

XML格式 存储和读取经度&纬度、角度显示形式、时区、高度&高度单位、正北方向和显示形式。

Google Earth (.kmz)格式存储经度、纬度&高度作为一个单一的地面标志。导入功能也将从包含有单一地面标志的.kmz文件中读取经度和纬度数据。如果其表现为绝对模式 (非相对的或强制性的),那么高度也将被导入。

SketchUp (.skp) 格式导出和导入经度、纬度、高度、正北方向和时区。场地地址:-城市和场地地址:-国家数据可以导出但不能导入)。

有关SketchUp的更多信息:

导入:参见草图大师 (.skp)

合并:参见合并 草图大师(.skp)文件

导出:参见草图大师 (.skp)

有关Google Earth的更多信息:

导入:参见Google Earth (.kmz)

合并:参见合并 Google Earth(.kmz)文件

导出:参见Google Earth (.kmz)
