关于图层

图层用于逻辑区分元素。元素的关联集合,如标注、家具、电器符号等,被放置在共同的图层上。

一个元素只能够属于一个图层。

对于每个图层,可定义下列设置:

锁定/解锁

显示/隐藏

3D视图模式

图层交集组合

ARCHICAD自带预定义的图层设置。每个工具都有一个默认图层分配,因此如果用该工具放置一个元素,该新元素则自动放置在相应的图层上(如外墙、柱、梁)。

注意:门、窗、墙端和角窗没有独立图层;它们与放进墙的图层一起处理。相机没有图层。

图层可删除;这种情况将删除图层上的所有元素。然而,ARCHICAD图层是一种不可删除、隐藏或锁定的特殊图层,因此一个ARCHICAD项目必然包含至少一个图层。在文件错误的情况下,任何可能已丢失图层定义的元素将放置在ARCHICAD图层上。

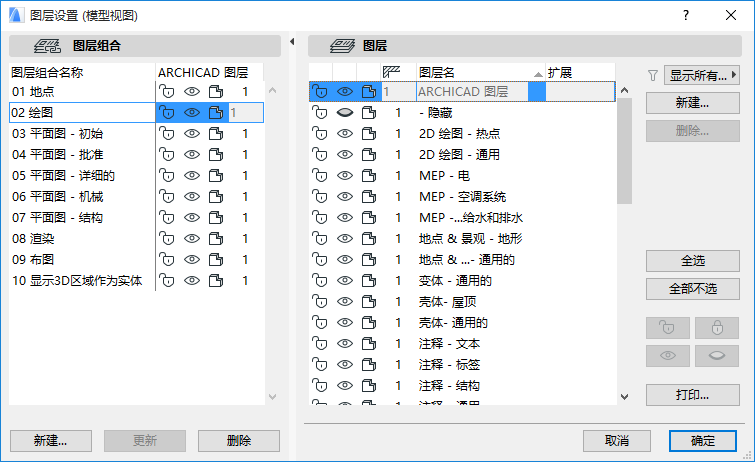

每个ARCHICAD项目都有一个单独的图层设置,可在图层设置对话框中进行管理。

参见图层设置对话框

快捷图层工具条包含了快捷简便修改多图层的图层状态的快捷键。

参见快捷图层

图层是全局性的,这意味着相同的图层在全部楼层及全部窗口中都是有效的。然而,图册中使用的图层比模型视图中使用的图层拥有更多不同的设置 (图层设置对话框的标题栏反映ARCHICAD中的活动窗口类型-模型视图或图册)。

参见使用图册的不同图层设置


使用图层锁定元素避免编辑

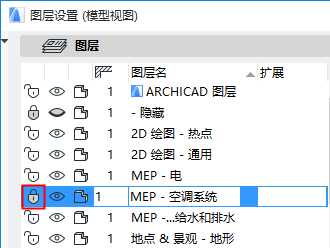

点击锁定图标以在选定图层的锁定/解锁状态之间进行切换。


如果图层状态为锁定,则该图层上的元素不能编辑-对于预防非故意修改很有用。

使用图层显示/隐藏元素

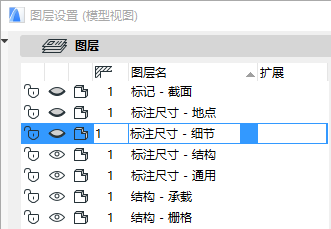

要显示/隐藏图层,为所选图层切换"眼睛"图标为张开或闭合状态。


不显示在隐藏图层上的元素。

使用图层显示3D元素在线框模式中


点击所选图层的着色/线框图标以在这些3D的显示模式选项之间进行切换。

这个设置与在视图>3D视图选项菜单中所设置的当前3D模式无关。

参见3D样式
