使用图层来防止相交

您可以使用图层来控制元素相交。为完成这一操作,您可以在图层设置中对其图层相交集合数字进行区分。

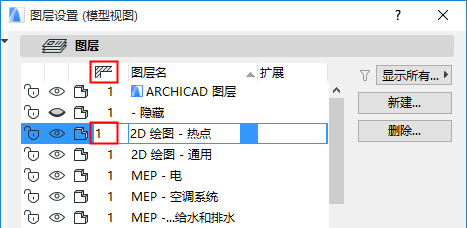

图层面板(文档>图层>图层设置)中相交图标下的数字表示该图层上的元素所属的交集组合数字。


假设属于同一图层交集组合的相交元素的绘制准确无误,它们将互相连接。而不同图层交集组合的元素就不会连接。

注意:图层交集数字与元素优先级无关;它们只是用作组合元素的标记或标签 (例如1 或 2)。

注意:都设置为交集组合0的两个 元素不会相交。

只有同一交集组合上的元素才彼此相连。

默认情况下,每个图层设置为组1,因此所有相交元素将按照ARCHICAD的常规连接规则相交。

您可能想要阻止此连接——例如,显示未连接的复合墙的细节。这种情况下,将连接墙放置在不同的图层上,然后给其中一个图层一个不同的图层交集组号码。

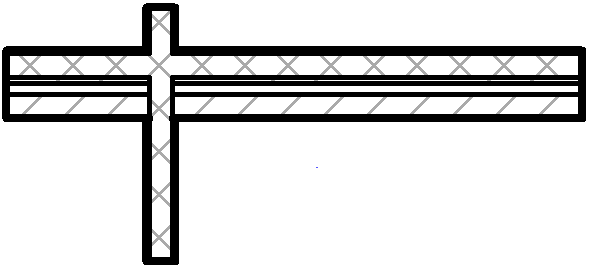

墙图层有一样的交集组合数字

相关主题:

模型元素间的线消除

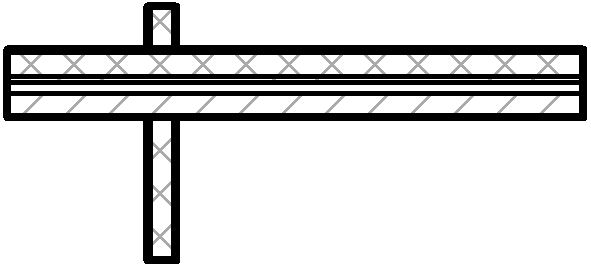

墙图层有不同的交集组合数字

与隐藏图层相交的注意事项:即使其中一个图层隐藏,具有同样交集组合的元素将相交。这可能会导致线"丢失",表明有一个与隐藏层的元素相交。为避免这种情况发生,转到图层设置,选择一个图层,并给它指定任一不同的交集组合。

0例外:都在交集组合0(无论在相同或不同图层)的元素不会相交。
