墙、板、屋顶和壳体可定义为复合结构。
1。打开用于元素类型的元素 设置对话框。

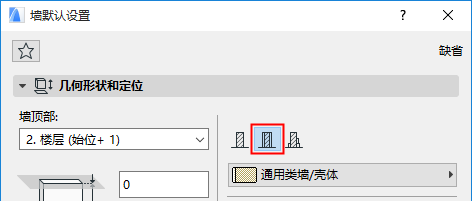

2。在几何形状和定位面板中，通过点击“复合”图标来将元素的结构定义为复合结构。

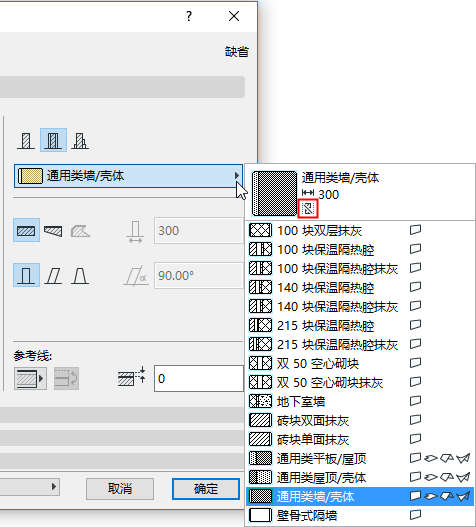

3。使用下面弹出的窗口来选择一个复合结构。注意图标所指示的所选的复合物是否包含核心。(在该图像中，图标指示的是 “没有核心”。)
注意：复合结构可定义给特定的元素类型：在选项>元素属性> 复合结构中的“用于”控制项，包括墙、板、屋顶和/或壳体。元素设置中的复合结构弹出窗口仅显示包括您定义的元素类型的复合结构的“用于”控制。复合结构在 选项 >元素属性 > 复合结构中定义。
参见复合结构对话框。
4。选择的复合结构可用于当前选择或创建的元素。
注意：视图的模型的复合层部分结构显示设置将影响复合元素的显示。
参见复合层部分结构显示。

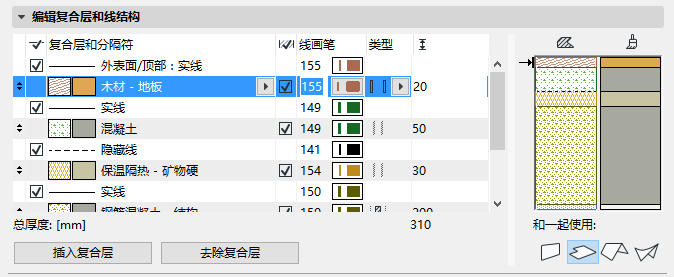

复合元素的图层被称为"复合层"；复合结构可增至48个复合层。
复合元素能包含一个或多个被称为 核心的结构复合层，虽然不需要定义核心复合层。
您定义为"核心"或"饰层"的复合层也将影响“部分结构显示”的视图。
参见复合层部分结构显示。
在选项>元素属性>复合结构 中分配这些定义。
参见复合结构对话框。
注意：该功能在属性管理器中也可用: 参见复合结构(T)。
