排列3D材质

使用文件 > 创建图像> 排列3D材质命令设置3D视图结构元素材质的方向及原点。

这些命令只能用于在3D窗口中选择结构元素,其表面材质属性包括材质分配(选项 > 元素属性 > 表面材质).

对于变形体正表面上特殊材质编辑选项,见 变形体的材质贴图和排列.

设置材质贴图原点

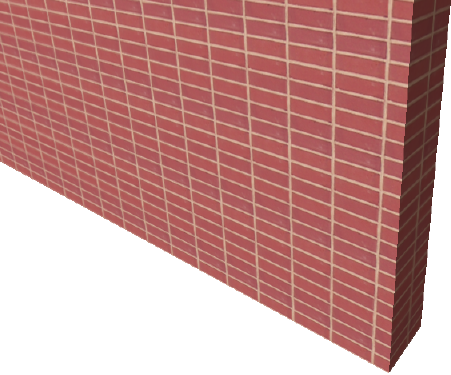

此例中,砖墙材质初始状态为:


重置贴图原点到墙角 - 这样的话砖块式样会从角落开始 - 按以下操作进行:

1。选择墙体

2。使用文档 > 创建图像 > 排列3D材质 > 设置原点

3。在墙角点击并查看视图效果。

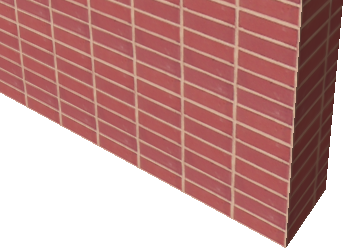

Texture2.png                Texture3.png

材质原点将影响所有元素的表面材质。例如,您不能对一面墙的内外表面材质使用不同的原点。

设置方向

1。选择一个或多个元素。

2。使用文档 > 创建图像>排列3D材质> 设置方向

3。点击选定元素的一个表面材质。您必须点击一个表面材质 (点击墙、板或屋顶边缘时,将取消操作)。

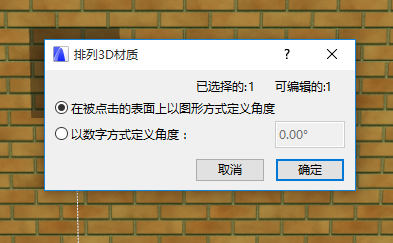

4。在打开的对话框中,可以选择以图形或数字方式定义材质的角度。然后点击"确定"。


5。如果您选择以图形方式定义角度,则绘制材质方向的预期矢量。您可以捕捉元素的热点。

6。如果您以数字定义角度,此设置将相对应用于默认的材质方向和测量的逆时针方向。

重置材质

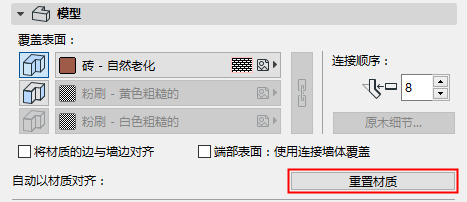

要返回默认材质设置,选择元素,打开它的设置对话框,并转到模型面板。自定义材质信息文本处于激活状态。点击重置材质按钮放弃自定义。


您也可以挑选几个元素并选择重置 命令,该命令在文件>创建图像>排列3D材质层次式菜单。要删除3D视窗中元素的所有自定义材质,不要挑选它们,选择文件>创建图像>排列3D材质> 重置所有
