选择一个描绘参照

使用下列方法之一选择一个描绘参照。

作为描绘参照显示浏览器项

浏览描绘参照

从菜单中选择描绘参照

从描绘&参照面板中选择参照

当编辑模块内容时查看热链接模块的上下文

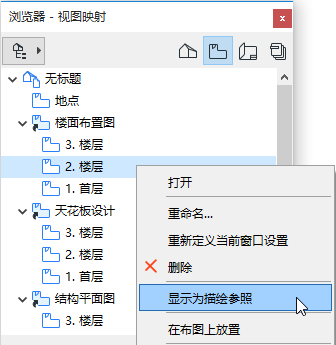

作为描绘参照显示浏览器项

1。浏览器中选择一项,并右击引出它的上下文菜单。

2。选择显示为描绘参照


浏览描绘参照

从这些位置的其中一个位置,点击"浏览描绘参照"子命令:

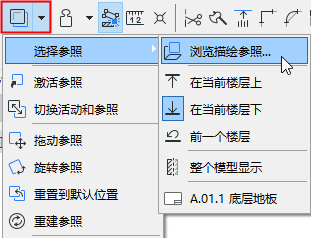

标准工具条描绘参照下拉菜单中的"选择参照"命令

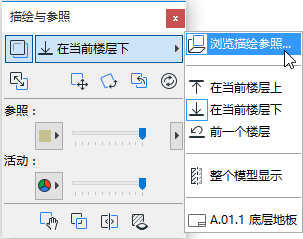

描绘&参照面板顶部的选择器按钮


视图>描绘选项>选择参照>浏览描绘参照

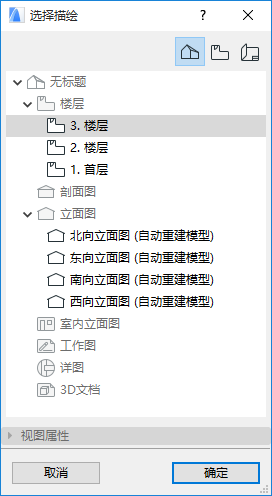

选择描绘参照对话框出现。这是一个与浏览器相似的结构,只有适合用作参照的可用项 (在视图映射中,也显示视图属性)。选择想要的描绘参照并点击确定以把它显示为描绘。


从菜单中选择描绘参照

执行下列其中一个操作:

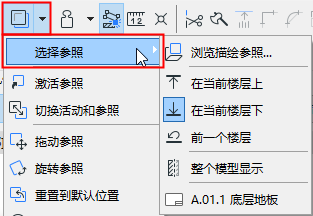

从标准工具条中,激活描绘按钮,然后打开下拉式菜单,从 选择参照列表中选择一个项。

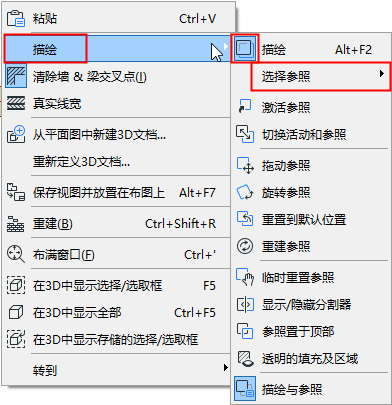

从任意模型窗口中的上下文菜单中,点击描绘,然后从 选择参照列表中选择一个项:


相同的命令可以从视图 > 描绘选项中获得。

“选择参照”列表是动态的。它包含了最近使用的参照,也依据当前标签/视窗的类型。

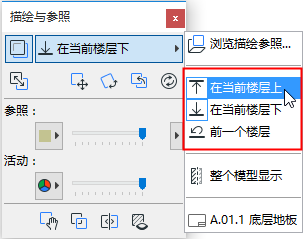

从描绘&参照面板中选择参照

点击描绘&参照面板顶部的按钮以访问潜在的参照项列表, 在需要的那个上面点击以将其显示为描绘参照。


当编辑模块内容时查看热链接模块的上下文

您可能希望在其源文件上编辑一个热链接模块,然后将其上传到托管的文件上。

当您编辑源文件时,对查看托管文件上的模块的平面图上下文很有帮助。这种情况下,使用“追踪”功能:

1。在托管文件上,将平面图(在托管文件中)另存为一个视图,并放在布局上。

2。在源文件上,使用整理器来访问托管文件并将布局拷贝到源文件中。

3。在源文件上,从浏览器中选择该布局并从其上下文菜单中选择“显示为追踪”。
