修改墙的参考线

使用参考线和平面分层菜单中的命令来修改所选墙的参考线位置和方向。默认情况下,该菜单在:编辑 > 参考线和平面

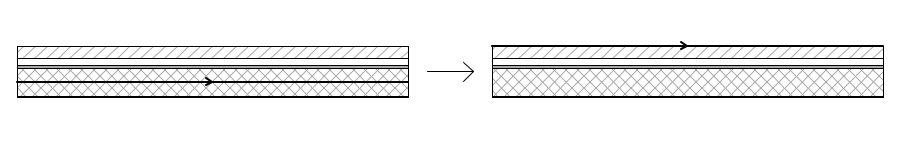

该命令在 不改变墙的位置的情况下向平面图移动参考线

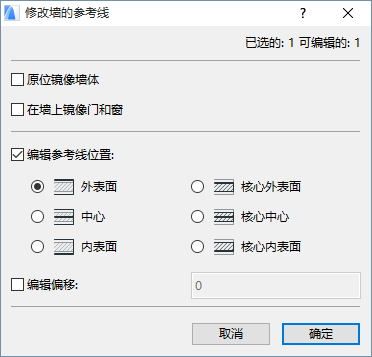

修改墙的 参考线命令调出下列对话框:

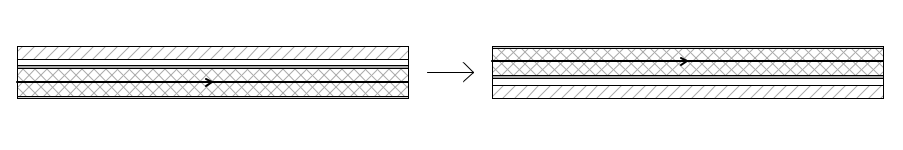

原位镜像墙体:选中该复选框来在墙(方向保持不变)的中心轴周围翻转墙的参考线。


门和窗保持不变 (除非您也选中下列复选框):

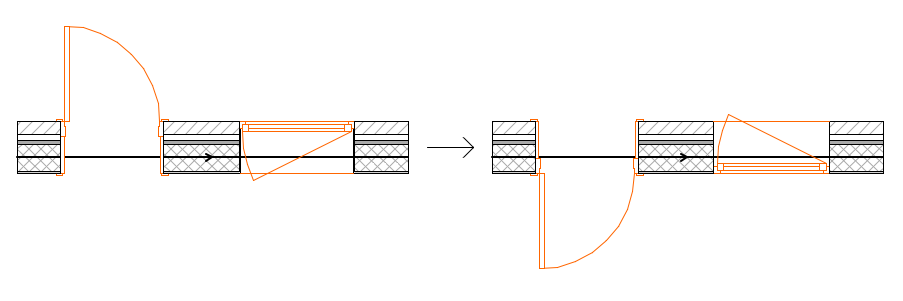

在墙上镜像门和窗:选中该复选框来翻转墙上的门和窗的洞口方向。

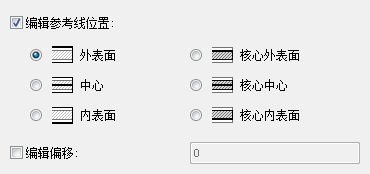

编辑参考线位置 选中该复选框,然后使用控制项在不改变平面图上墙的位置的情况下移动所选墙的参考线。



注意:在此修改参考线的位置对复杂截面墙没有影响。

编辑偏移:选中该复选框,然后输入其确定位置的参考线的偏移距离 (如果有的话)。正数移动参考线接近墙核心的中心;负数移动将其移开。(墙自身不能移动。)

如果参考线在中心或核心中心,偏移量不可用。
