柱显示

核心和表面饰材

在ARCHICAD中的柱由两个组件合成:承重的核心,以及用来模拟防火或各种包裹核心的可选表面饰材。

表面饰材有其特有的建筑材料,因此其拥有交叉优先级。

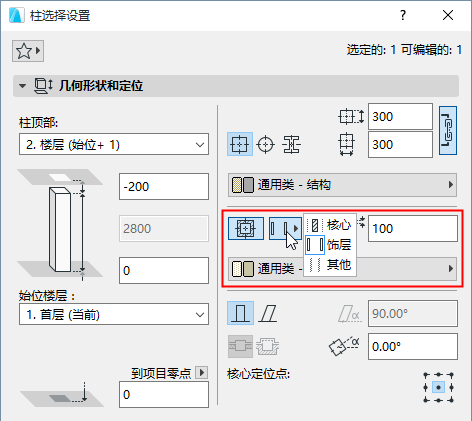

表面饰材组件可以在柱工具设置中定义为 “核心”, “饰层” 或 “其他”。


复合层部分结构显示设置将在2D及3D视图中考虑此表面饰材的定义

参见复合层部分结构显示

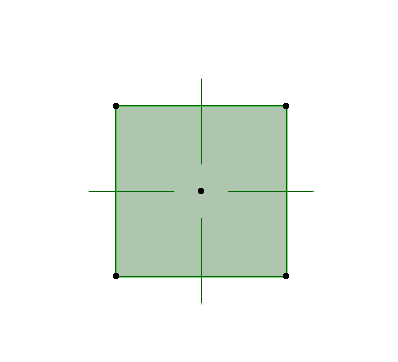

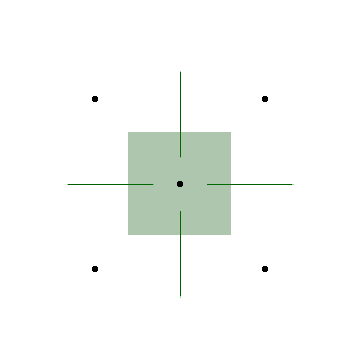

带有表面饰材的柱,以及不同的复合层部分结构显示设置。表面饰材定义为“饰层”:

ColumnVeneer.png     VeneerStructureOnly.png

交叉符号

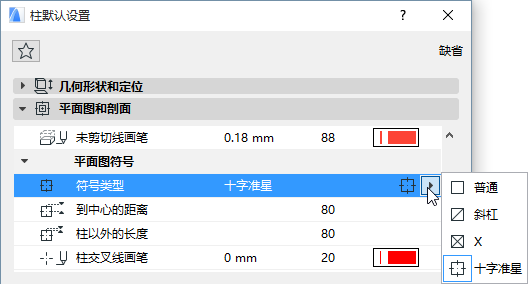

平面图符号选项(在柱工具设置的平面图与剖面面板)引用柱的交叉符号(普通、斜杠、X或十字准星)。

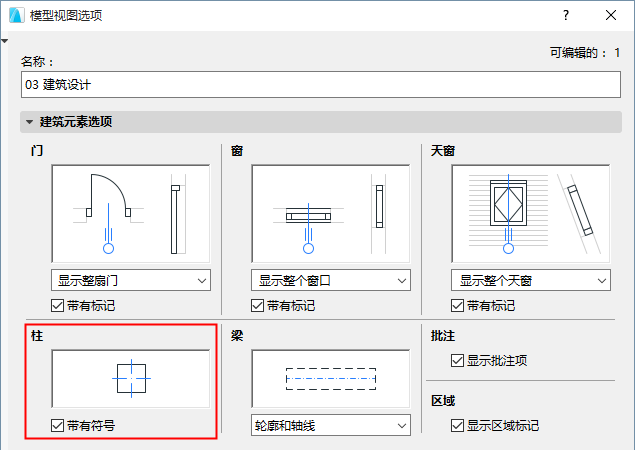

按视图显示所有柱的平面图符号,这一操作的开关可通过柱符号复选框实现,位于文件 > 模型视图 > 模型视图选项。
