使用 连接 > 合并元素 命令来允许以很多屋顶/壳体/变形体和其他元素之间的交集为基础的优先级。(至少有一个被合并的元素必须是屋顶、变形体或壳体。)
注意:另外,您可以使用屋顶和壳体来修剪其他元素 (不只是合并它们):这是另一种允许优先级的方法,该优先级以屋顶/壳体的连接,以及物理上修剪目标元素为基础。
参见将元素修剪到屋顶或壳体。
合并元素:例子

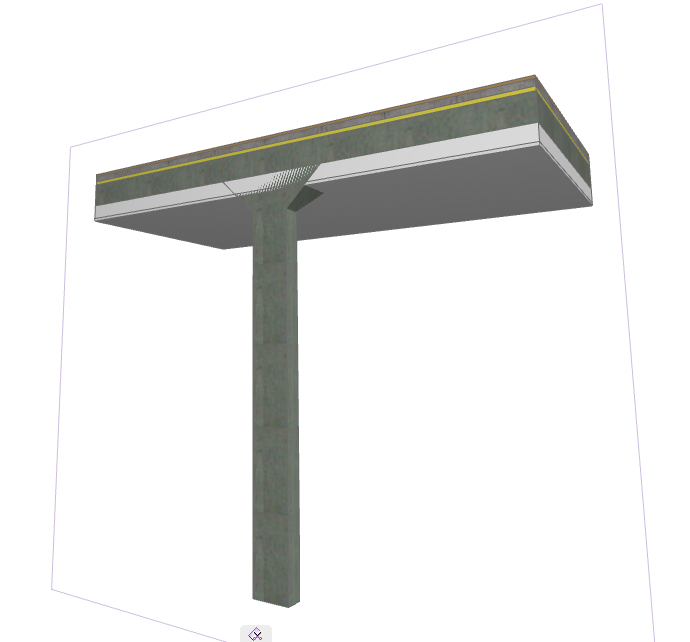

1。假设您有两个组合结构元素:一个变形体和一个组合板。
2。选择变形体。
3。使用 设计 > 连接 > 合并元素。您将被提示来选择您想要合并的元素。

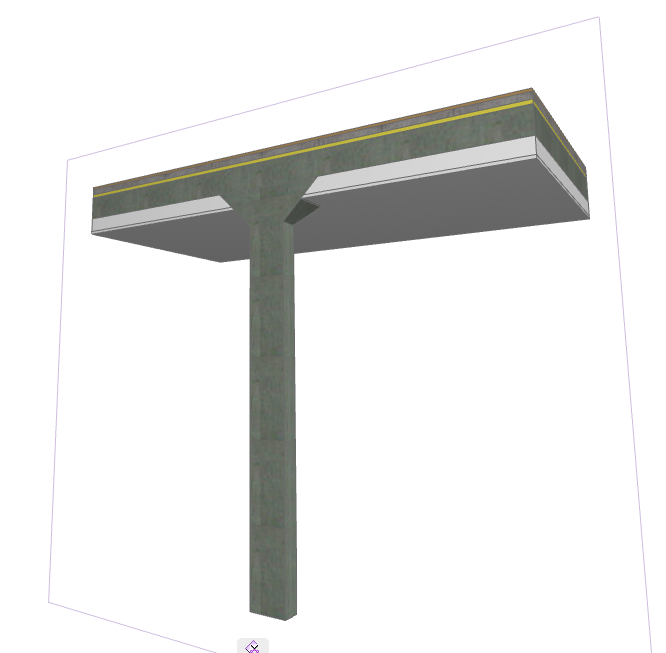

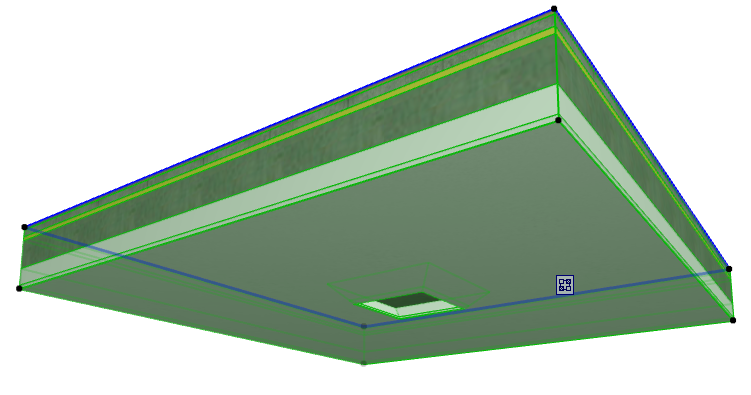

4。点击目标元素。现在合并的两个元素,包含其以表皮交集恰当为基础的优先级。
注意:您也可以在使用设计 > 连接 > 合并元素 之前选择两个元素。这种情况下,您不需要指定任何元素,在下一步中进行合并。
结构元素中交集(节点)怎样工作的基本信息:
参见元素交集。
关于管理被合并元素的信息:
参见管理元素连接。
