在网面中创建洞口

1。选择已有的网面。

2。通过网面工具,在网面多边形范围内绘制一个闭合的多边形。

3。于是新建网面点 对话框就打开了。


4。选择“创建洞口”单选按钮。

5。从下拉菜单中选择一个选项以定义新创建的点与已有的点之间的关系。

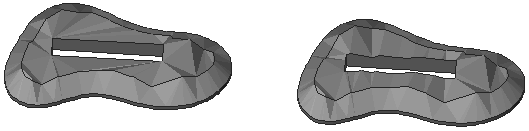

无表面拟合:倾斜的网面将被连接到网面的底部标高。


按用户定义的脊线调整按所有脊线调整:使用这些选项,没有倾斜的网面被连接到网面的底部,允许您将您的建筑准确的放置在已挖掘的场地。
