幕墙框架设置

幕墙设置框架页面内包括了与每个框架分类相关的设置。

框架工具设置 (在编辑模式中)包含几乎相同的控制项。

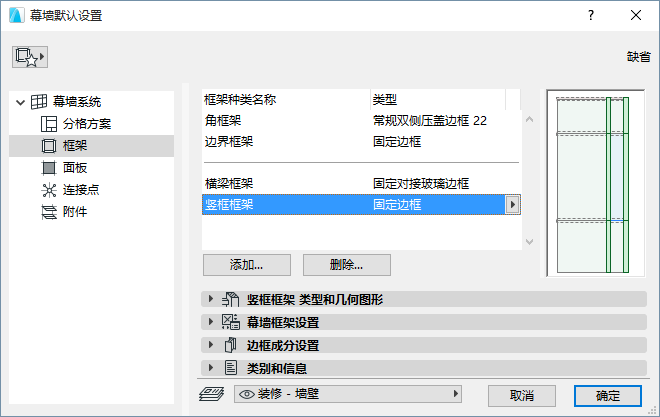

框架类型列表

对话框顶部按照名称和类型列出了可用的框架种类。根据默认设置,框架类型包括: 角、边界、竖框和横梁。

选定类型已在预览窗口中强调。预览窗口也会显示框架的表面颜色。

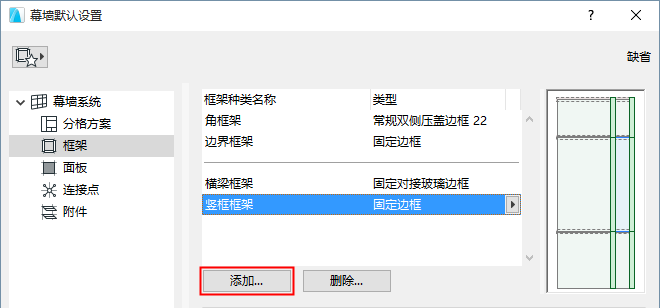

添加框架种类

1。点击添加 按钮。

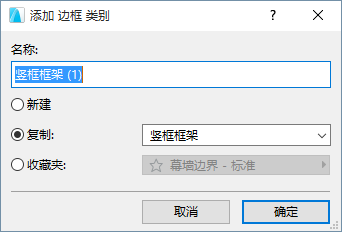

2。在弹出的对话框中:


新建:基于默认框架创建一个新的框架类型(比如,内嵌式)

复制:复制当前选定框架类型并重命名

收藏夹:点击弹出框以选择一个框架收藏夹: 新建的框架类型会使用这些收藏夹定义。

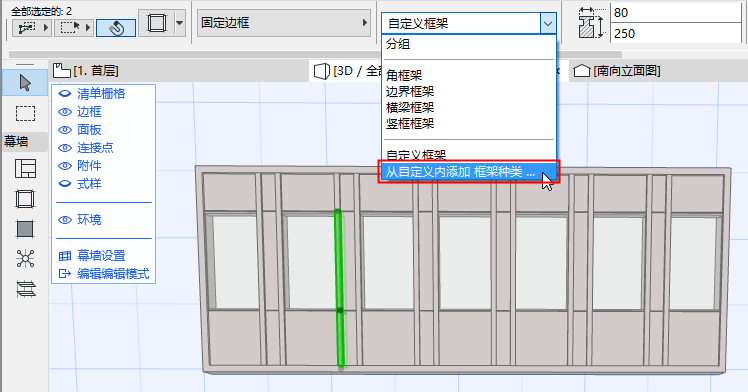

基于自定义框架添加框架类型(编辑模式)

另一种方法是创建一个新框架类型,也就是在编辑模式中对单一的框架进行自定义,然后将此设置作为一个新建框架类型进行保存。

1。选择幕墙并转入幕墙编辑模式。

2。选择一个框架并自定义。现在这个分类名为“自定义”。

3。在信息框内的框架类型弹出框中,点击从自定义中添加框架类型...


4。使用弹出对话框以创建一个新的框架类型。

重命名框架类型

双击列表中的类型,并根据所需重命名。

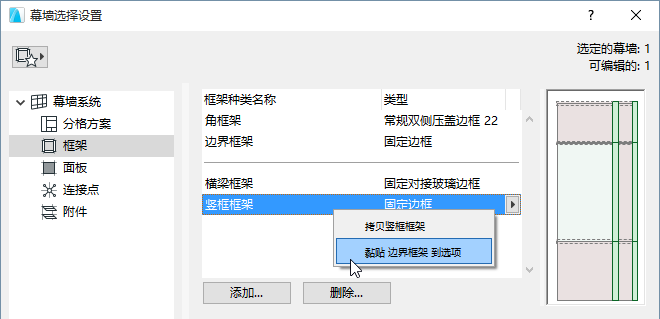

复制粘贴分类之间的框架设置

在框架设置中,右键单击任意框架名称以复制其设置。

右键单击任意其他框架来为该框架插入复制好的设置。

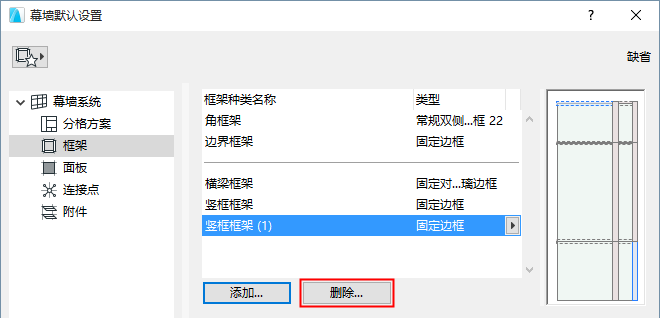

删除框架类型

1。选择一个或多个框架类型删除。

2。点击 删除。

注意:边界和角边框分类无法删除。


3。在弹出的对话框中:


选择即将要删除的分类中的“如何让转换框架”:

无:合并面板: 框架将被删除,面板将合并到一起。

分组:框架将被删除,但相邻的面板仍处于分开状态。

转换到另一个框架类型: 选择另一个现有的框架类型。

“分组”框架类型

分组框架是一种预设类型,拥有固定设置。它们拥有如同可视框架般的功能; 相邻面板仍旧处于分开状态。您无法在此页面上对分组框架进行编辑; 此类型无法被删除。

分组框架可用

在您删除框架类型的选择性位置上(通过分组放置已删除的框架),以及

在方案设置中,作为一种框架类型选项提供给栅格式样中的选定框架

选择框架类型和几何图形

用于对话框顶部列表中的选定类型: 在框架类型与几何图形面板上,从弹出列表中选择一个框架类型。

然后设置可用的几何参数。


不可视框架: 此框架最为一个对象存在,但看不见。

如果向两个邻近的面板保持分开,但不显示它们之间的框架。

在两个相邻的框架间设置一个选择性间隙。

不想框架的细节加大模型的负担,或其它结构(如连接点)被用来支持面板连接时,也适用不可视框架。如果从分格线删除框架,可以实现无缝的面板表面。

固定边框:这是最普遍的框架类型,带有矩形截面。从墙外侧可以看见一顶"帽子"。在框架设置内分配其建筑材料(以下面板中)。

Butt-Glazed:一个矩形截面,用于玻璃对接幕墙表面的内部支持。面板将在玻璃平接框架的前面互相连接,因此,在该侧看不见框架(除非面板是透明的,或者指定了间隙。) 在框架组件设置内分配其建筑材料(以下面板中)。

模边框:添加一个附加模块至此边框中: 一个自定义创建框架或您绘制的已保存为特殊组件的盖帽截面对象.

参见例子: 创建幕墙的自定义框架或护套截面

幕墙角边框

框架交叉优先级:

参见幕墙框架交集

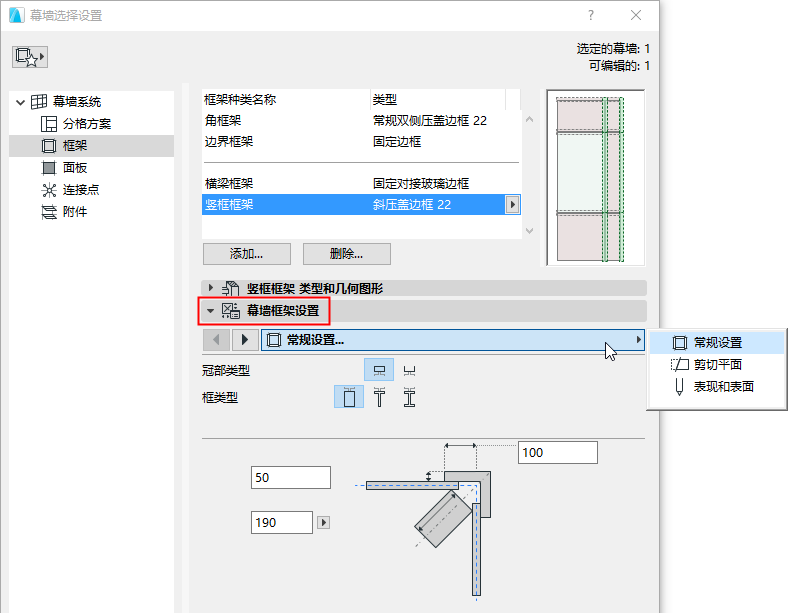

边框成分设置

对于所选框架类型,您可以设置多种参数,就像在GDL-型组件上设置的一样。

请注意,您可以根据可用性对模型视图选项设置内的2D及3D细节等级进行覆盖。
