在幕墙中放置门或窗类型面板

可以放置表现如窗或门、基于GDL的面板。它们有一些是在ARCHICAD 预定义的,并且列示在面板类型和几何图形面板的弹出列表内:


即使这些幕墙面板功能类似于门或窗,其上不会有门/窗的标记。然而,您可以使用标签工具放置一个幕墙面板标记。

参见标注幕墙

在方案设置中,您可以将开口型面板定义为幕墙样式的一部分 (见在方案设置中设置栅格式样。)

在一个已准备好的放置幕墙中,使用编辑模式以放置常规面板和门或窗类型的面板,如下所述。

要在幕墙中放置门类型面板:

1。选择幕墙并转入编辑模式,

2。在需要放置门的位置,通过删除其间的框架来合并两个现有面板:

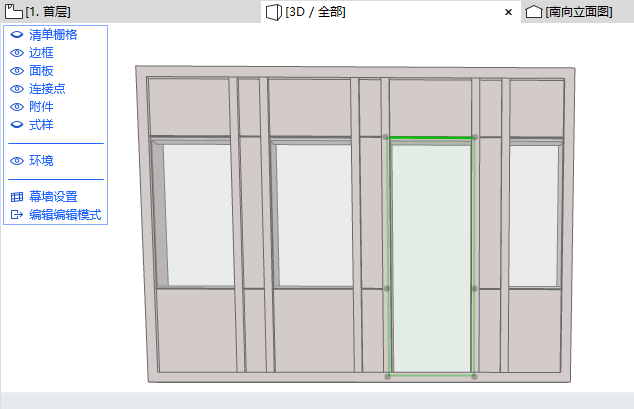

3。 选择新建合并面板。

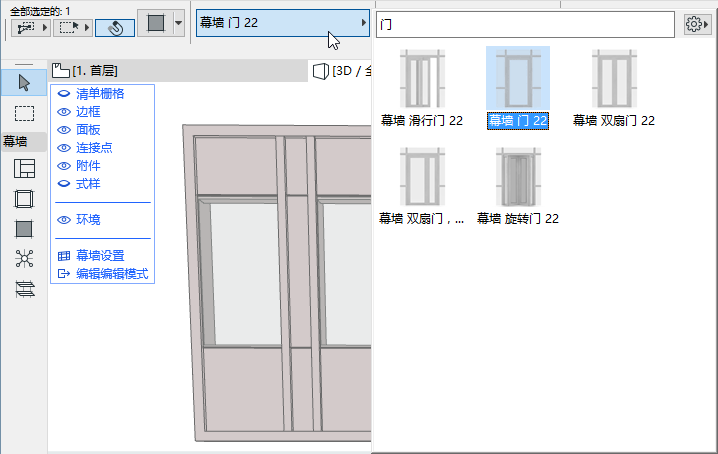

4。在信息框的组件类型弹出框中,选择想要的门类型。(您可以按照名称或在搜索字段内输入“门”来缩小选择范围。)

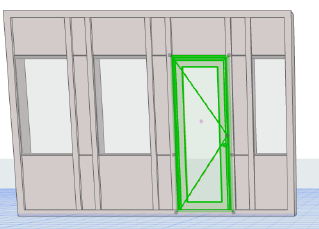

所选面板用一个门类型面板替换,您可以像其他GDL们一样,打开和关闭它。

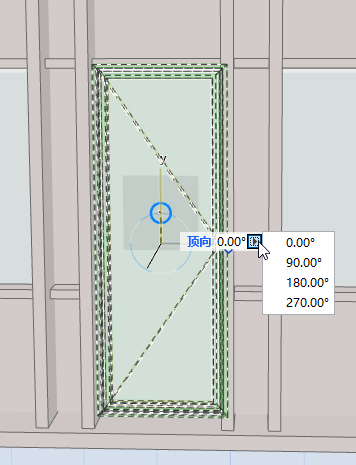

会注意到,这个门类型面板对象有一个称为“顶部方向”的可编辑参数。它允许您以90度的增量重新定义门的"顶部",这是为了以后您自由旋转幕墙,以及门的"顶部"要修改位置使用。
