幕墙的模型视图选项

使用模型视图选项以定义基于视图的幕墙显示。

通过模型视图选项,独立地在每个视图中显示/隐藏幕墙组件,且为每个组件设置一个独立的显示个性设置。

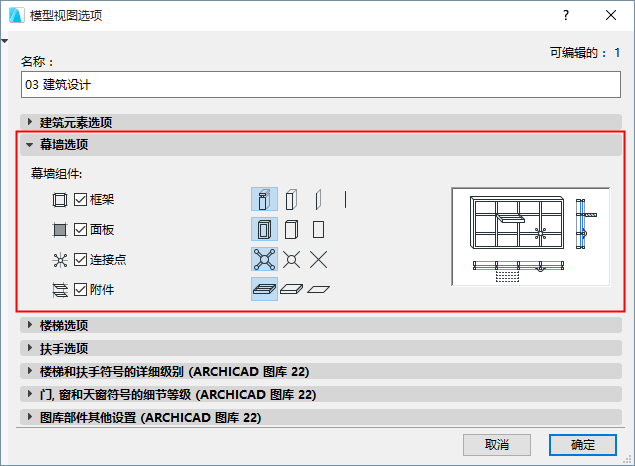

转到 文档>模型视图>模型视图选项

前往幕墙选项 面板:

显示/隐藏组件

根据默认设置,所有幕墙组件(框架,面板,连接件,附件)都已显示。如果您不想在模型视图选项组合中对其显示,请取消选中组件。


详细等级显示(按照组件)

对于每个组件,点击图标定义其显示方法: 详细、简化,或示意性的。

带有附加选项的框架: 仅与轴线一起显示。

详细: 整个几何图形(比如,截面组件、交叉建筑材料)都已显示。


幕墙的全部细节

简化 : 使用单一的建筑材料显示为矩形框。


细节化的边框/面板,简化附件

示意性的:仅显示方案(引导线和边界)。


幕墙示意性视图 (平面图)


幕墙示意性视图 (3D/立面图)

覆盖模型视图选项定义

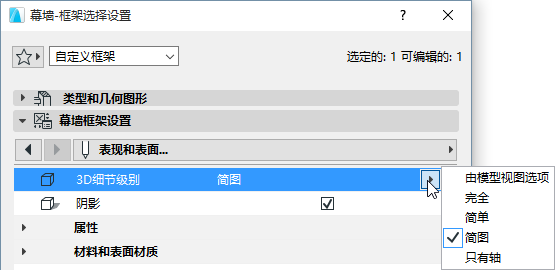

就每个独立的幕墙组件或组件类型而言,您可以在其组件水平设置对话框内对其模型视图选项定义3D详细等级进行覆盖:
