幕墙连接点

幕墙连接点是一个可选结构,该结构的用途是将面板互相连接,这是为了支撑或(更常)取代框架,使产生一个无缝、比传统框架重量更轻的结构。

连接点被放置在一个或多个栅格点上。移动栅格线,连接点也会随之移动。

在编辑模式中选定连接点后,可以

打开连接点选择设置并进行修改

将连接点拖动到另一个面板的连接点(仅3D编辑模式)

删除连接点

在默认情况下,连接点放在幕墙的内侧。将连接点翻转到幕墙对边(使用连接点工具设置或信息框中的翻转按钮)。

将连接点放置在所有栅格点上

连接点可以一个接一个或自动放置在每个交集点。

为将它们放置在所有栅格点上,请选择位于幕墙系统设置中的组件放置下的选项。



将新的连接点添加到幕墙

1。从3D窗口进入幕墙编辑模式。

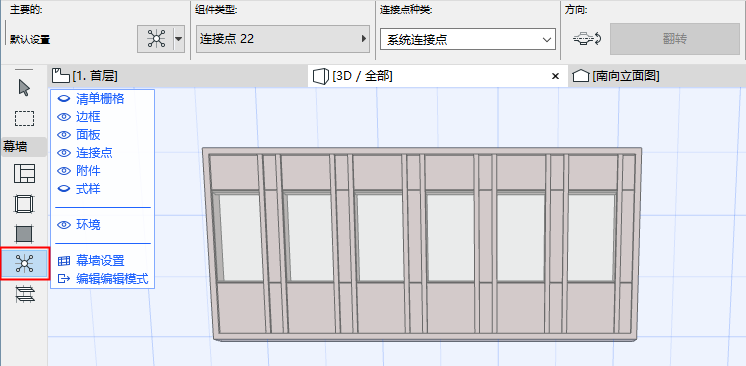

2。激活连接点工具。

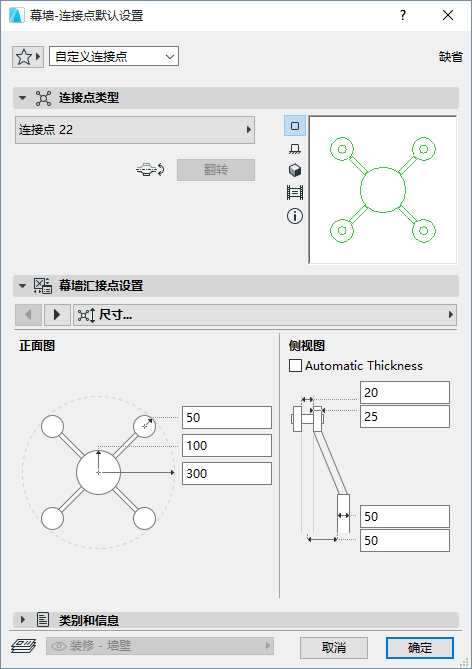

3。使用自定义参数,打开连接点设置页面并按需要调整参数。


4。使用连接点作为框架的替代:在想要的面板连接点选择框架并将其切换至“可视”类型。

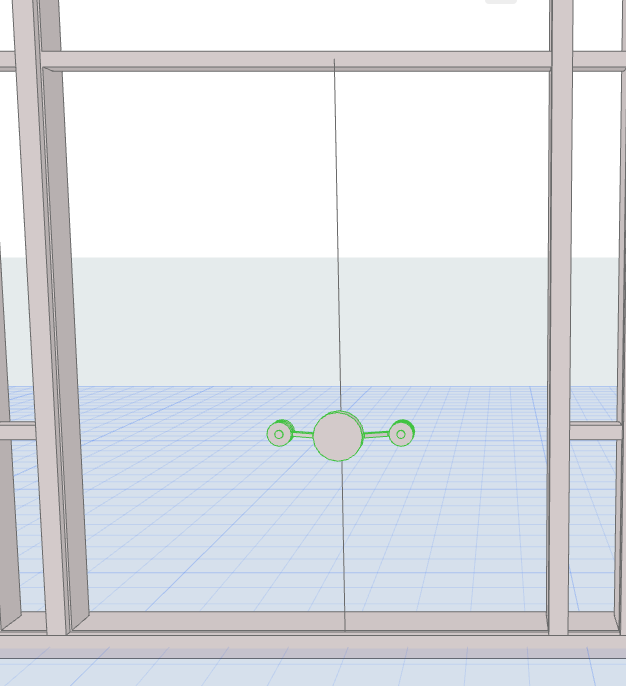

5。激活连接点工具,点击位于连接处中部的热点。

6。点击以定义幕墙的哪一侧要放置连接点, 它将放置在所点击最近面板的连接点上。

注意:为翻转方向,选择连接处并点击信息框中的翻转
