幕墙附件

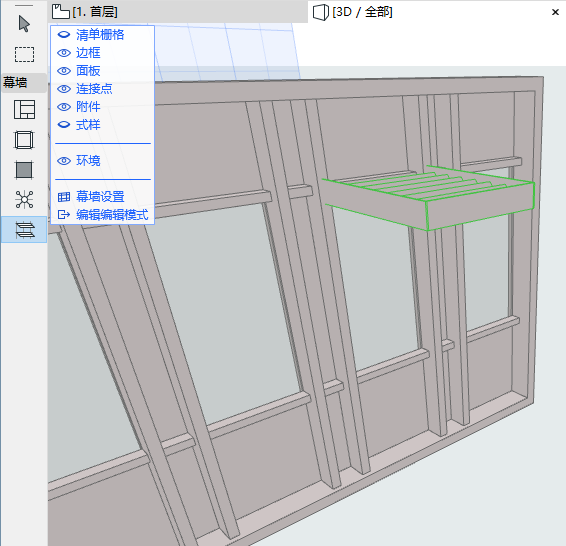

幕墙附件是可选的非承重组件-如太阳阴影、装饰条或遮阳板-附于幕墙的任何框架。

在ARCHICAD中,附件可以使用附件工具只在幕墙编辑模式中一个一个放置

附件可在编辑模式中用自定义属性配置,但也可以设置附件来使用幕墙设置中的系统级附件设置。

移动分格线或框架,附件将与它们一起移动。

将新的附件添加到幕墙

1。从3D窗口进入幕墙编辑模式。

2。激活附件工具。

3。使用信息框或附件设置以定义附件类型和分类。

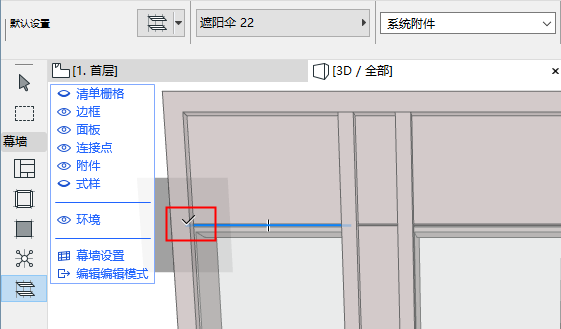

4。点击框架或框架的端点-最接近点击的端点将作为附件的起点。


5。拖动光标并点击定义端点。

6。点击眼球光标定义方向: 幕墙的外侧或内侧。


自定义单独的附件

在编辑模式中选定附件后,可以

打开附件选择设置并进行修改

拖动附件至另一个框架上(仅在3D编辑模式中)

将附件翻转到幕墙的对边(使用附件工具设置或信息框中的翻转按钮)

删除附件

设置可视以使工作更加容易(例如:除附件、框架和方案外,一切可视都关闭)。
