踢面和踏面饰面

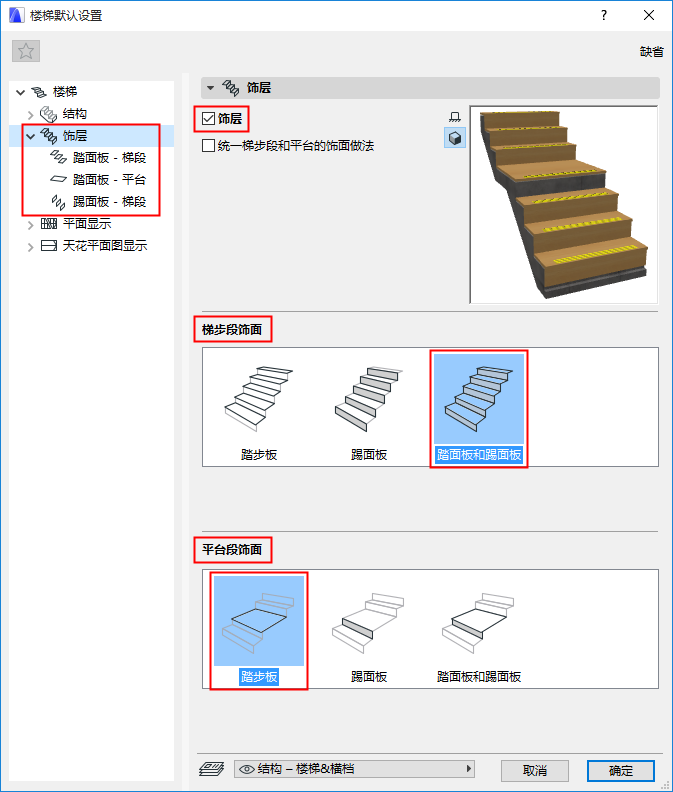

在楼梯设置中,从树状页结构图中选择饰面 打开此页。

选中 饰面 为楼梯添加踏面/踢面饰面组件。

下面,点击您需要的组件:

梯步段饰面:将设置运用到踢面、踏面、或两者

平台段饰面:将设置运用到踢面、踏面、或两者


您在树状结构图中选择的组件:每个踏面/踢面/平台/梯段饰面都有独立的设置页面。

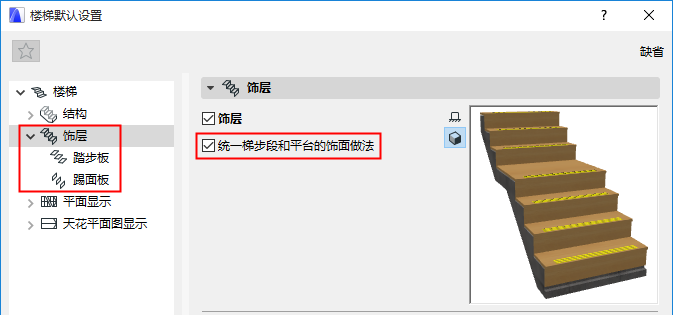

统一梯步段和平台的饰面做法

选中此选项,以为在梯段和平台上的所有踏面和踢面使用相同的饰面设置。这样,设置页面的数量将减少。


踏面和踢面设置:选择组件

根据不同的需要,在踏面和踢面设置页面,从弹出式对话框中选择一个GDL组件作为饰面:

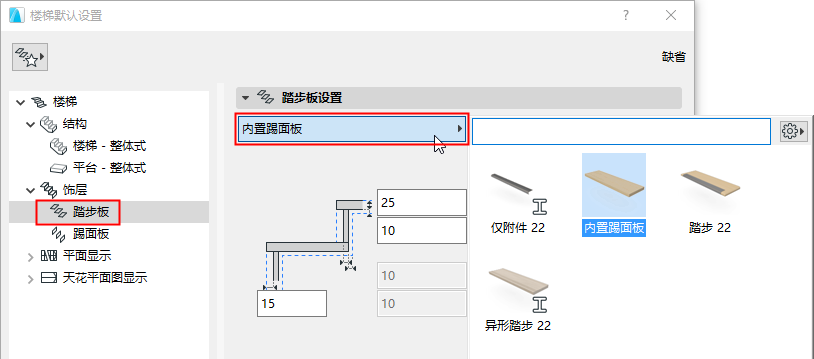

选择组件作为踏面饰面

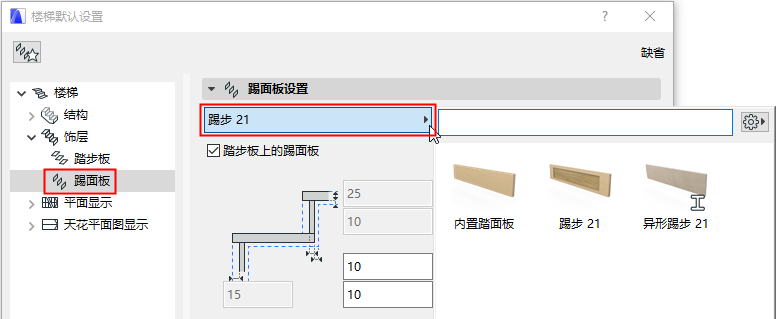

选择组件作为踢面饰面

踏面上的踢面:选中此选型将踢面放置于踏面的顶部。(如果不勾选这个选项,踢面将扩展至踏面的底部平面-参见图标。)

踏面和踢面组件设置

使用组件设置面板,指定所选饰面的形状和外观。设置基于所选组件而变化:


选择踏面截面及建筑材料

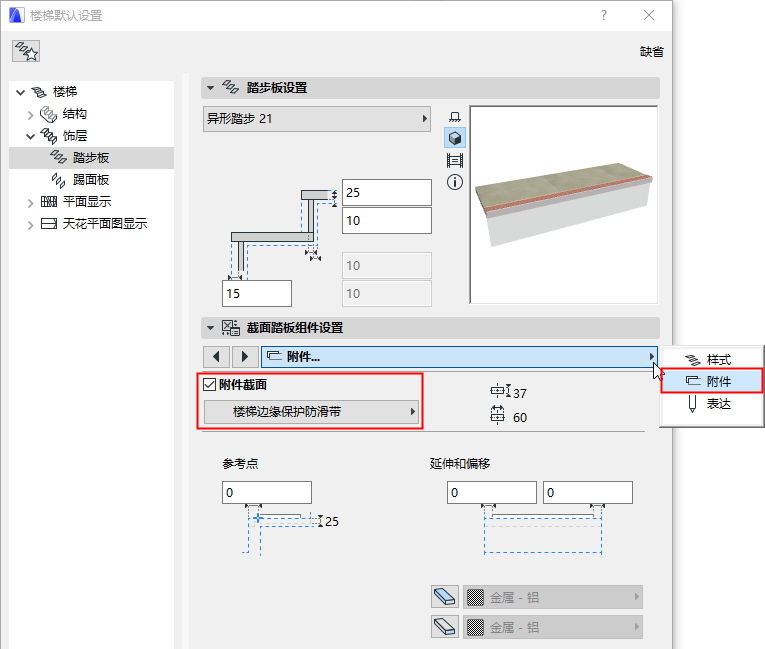

选择单独的附件踏面截面

编辑单个踏面或踢面

使用编辑模式,编辑单个踏面和踢面组件。您必须分别编辑踏面和踢面。

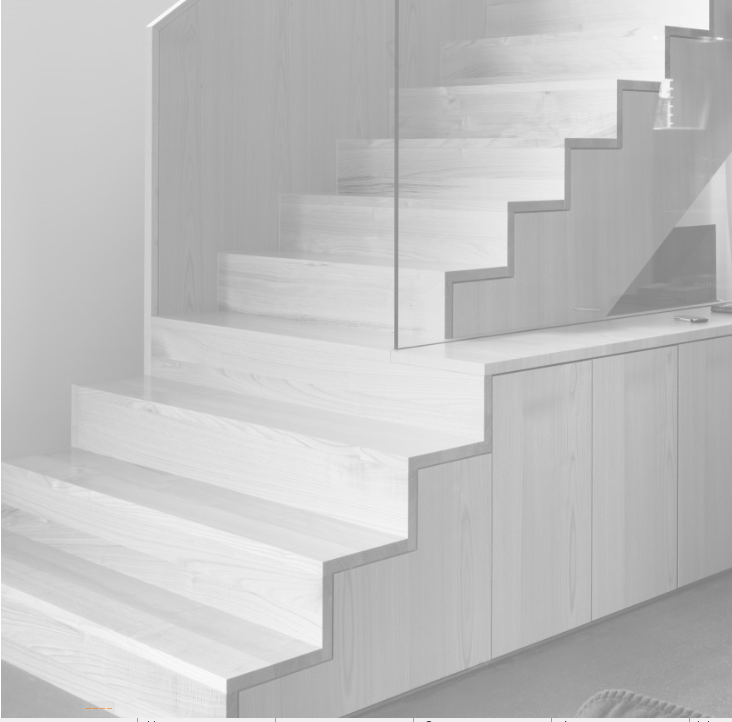

例如,编辑楼梯的个别踢面和踏面以形成一个内置柜体的楼梯结构。


1。选择楼梯并进入编辑模式。(见进入编辑模式。) 在编辑模式下,使用示意性视图。

2。单独选择每个踏面。使用相似的小面板命令来编辑它们。

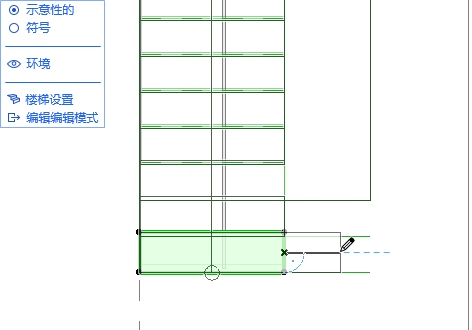

TreadEditSchematic1.png     TreadEditSchematic2.png

3。切换至3D窗口:注意,您仍在编辑模式中。

4。继续编辑楼梯组件-单独编辑踢面板。

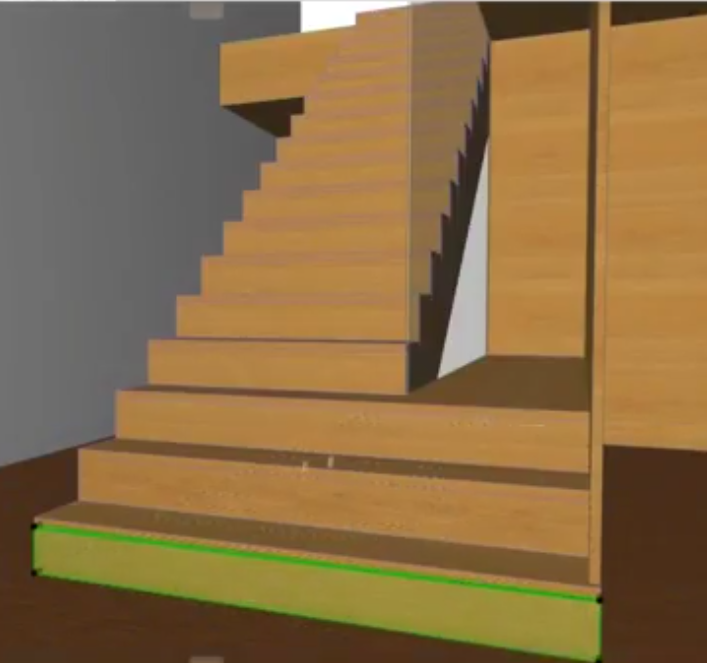

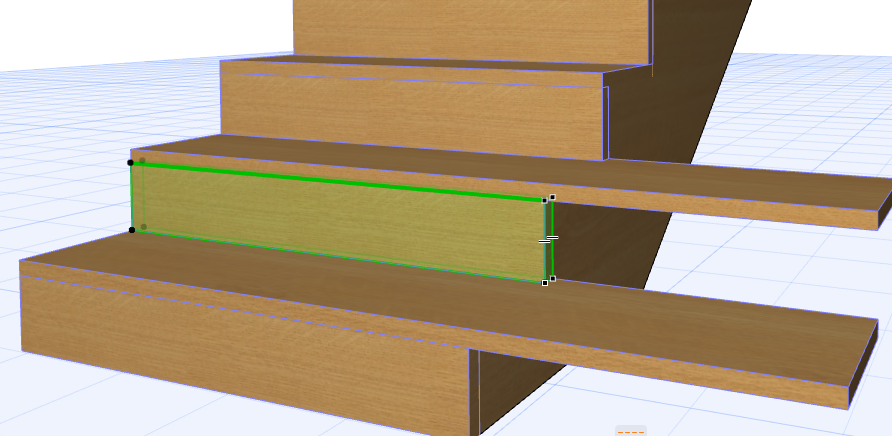

EditRiser3D.png   EditRiser3D_Done.png

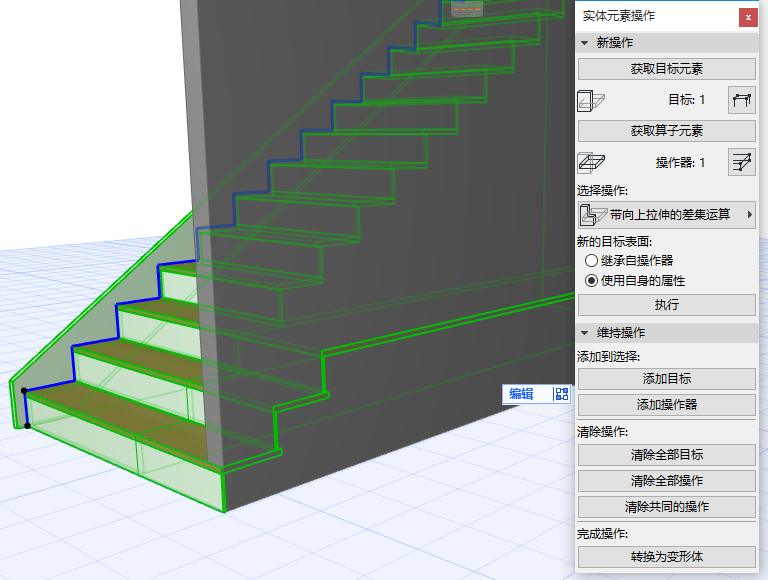

5。当楼梯完成,使用实体元素操作,以将其连接至墙。


定义自定义踏面单元:前面,后面,左面,右面

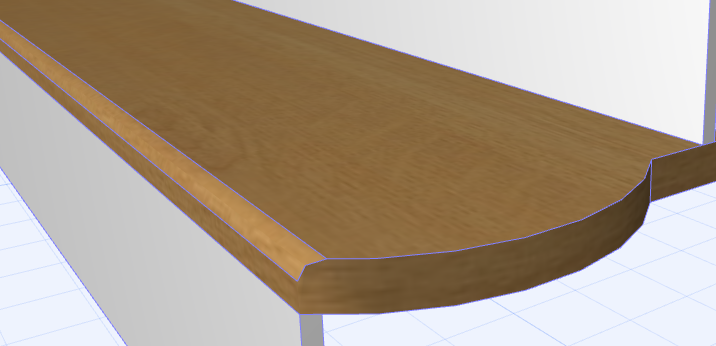

当您编辑踏面以改变其形状,踏面附件-如凸缘-可能不会扩展至自定义的部分。


这种情况下,您可以自定义任何踏面单元,使其与标准踏面形状的前面、后面、左面、右面相似。

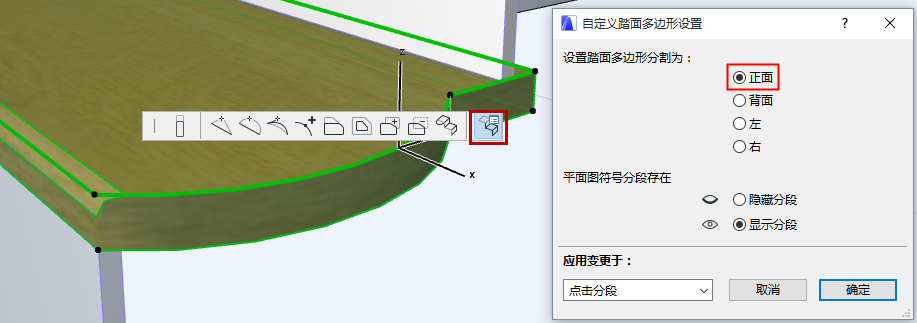

1。在平面视窗中选中楼梯,然后进入编辑模式。

2。选择一个踏面,然后点击其中一侧的边缘。

3。从弹出式小面板中选择自定义踏面多边形设置。


4。设置踏面多边形单元为“前面”。

注意:要改变踏面板所有边缘,选择所有边缘,在应用修改到 弹出式对话框中。

5。自定义的踏面边缘现在与踏面前部一样,也显示凸缘。

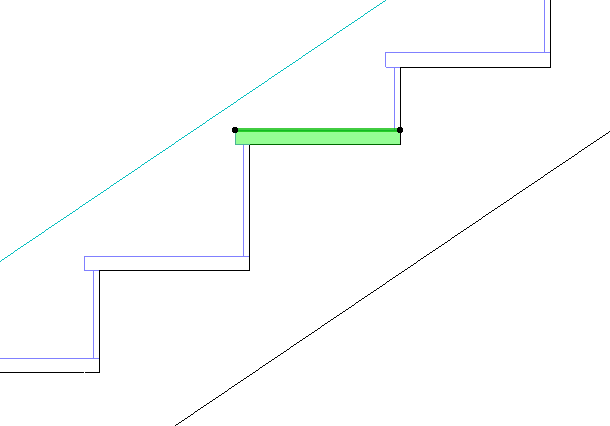

在编辑模式中编辑每个踢面高度(剖面/立面图)

要分别编辑每个踢面的高度,您可以在剖面和立面窗口中使用编辑模式。

(例如,归档一个具有不同高度踢面的历史性的楼梯。)

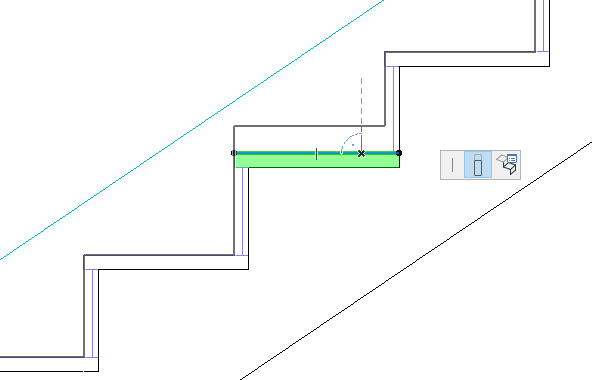

1。在剖面/立面窗口中选中楼梯,然后进入编辑模式。

2。选择一个踏面。

3。拖动踏面的顶部到理想的位置。


踢面板高度已调整。注意,整个楼梯形状将被影响(包括连接结构)。


隐藏单个踏面的任何边缘

您可能想要在2D中隐藏踏面。例如,如果最后一个踏面与平台板在同一层,您可以隐藏顶部踏面直线。

1。在平面视窗中选中楼梯,然后进入编辑模式。

2。确保编辑模式使用示意性视图

3。选择一个踏面,然后点击其中一侧的边缘。

4。从弹出式小面板中选择自定义踏面多边形设置。


5。点击 隐藏单元

注意:要隐藏所有单元:选择 所有单元 ,在弹出式对话框应用修改到中。

6。查看符号视图中的结果。


步行线结束符号:在倒数第二个踏面处终结
