楼梯 尾段和连接

楼梯未与其他3D元素关联。要将楼梯与板或墙相连,使用实体元素操作。

参见例子,于实体元素操作.

但是,您可以使用楼梯设置(梯段结构):

以定义楼梯结构的尾段

来创建楼梯梯段和平台之间的连接。您可以在单个楼梯内使用不同的连接。

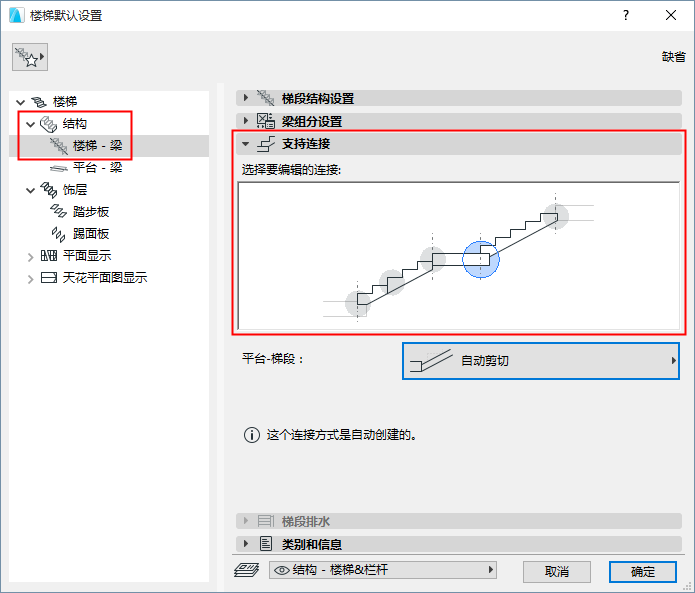

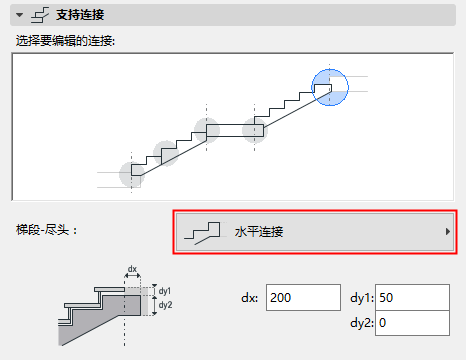

为楼梯设置端部和连接,可前往梯段结构设置页面,以及支持连接面板。此面板在楼梯设置(梯段结构)中可用,以及对编辑模式中所选梯段结构可用。


所有楼梯的梯段和平台连接及末端都在此处理:

梯段起点:

梯段-尽头

梯段-平台:

平台-梯段:

梯段-梯段

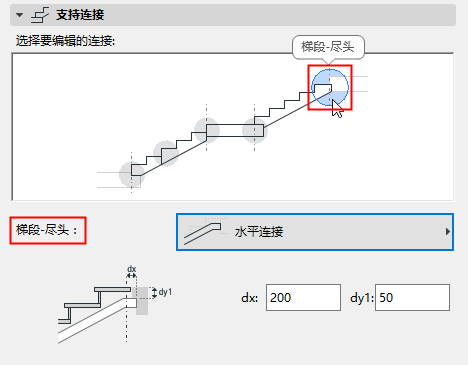

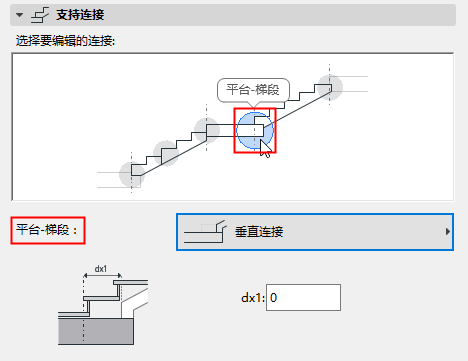

在预览窗口中,悬停光标并点击选择您要想编辑的连接或末端。

ConHoverClick.png   ConEnd.png

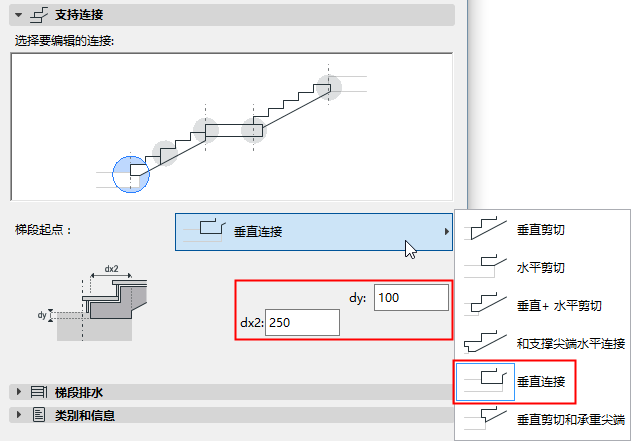

在弹出式对话框中,选择想要的连接体类型。这是固定的选项,基于结构和连接体/类型而变化。

自动选项不需要用户做其他设置。

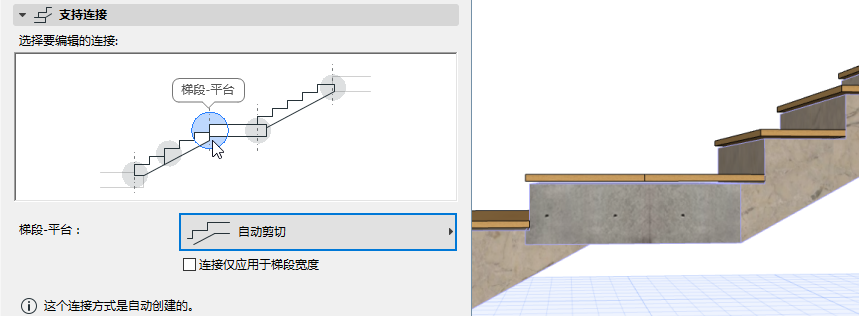

平台-梯段连接:自动剪切


梁式梯段末端:水平和垂直

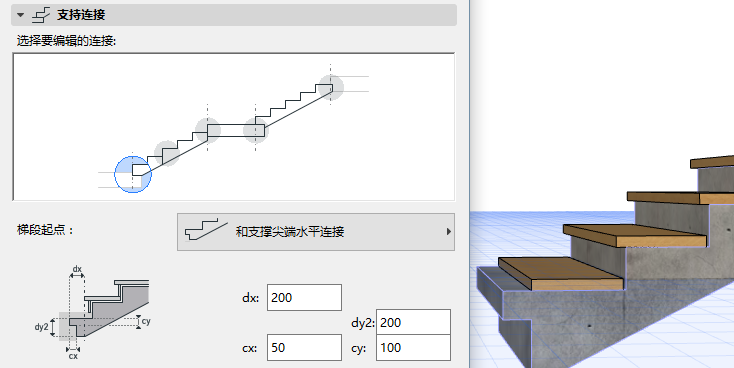

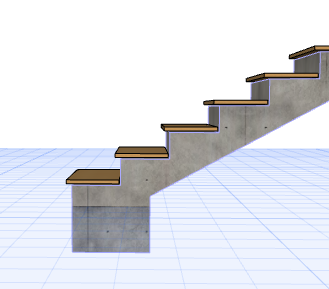

整体式梯段末端:与承重尖端水平


VerticalEnd1.png     VerticalEnd2.png

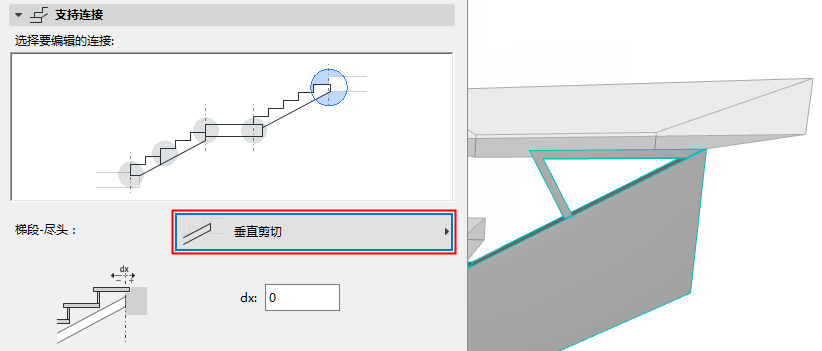

整体式梯段末端:垂直剪切

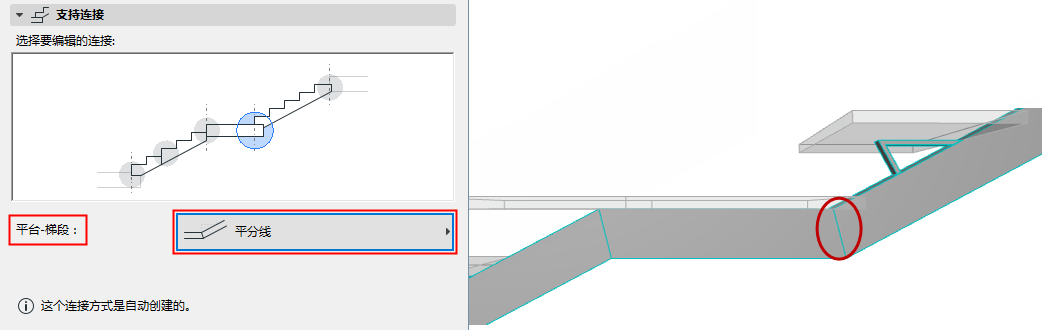

平台-梯段连接:平分线

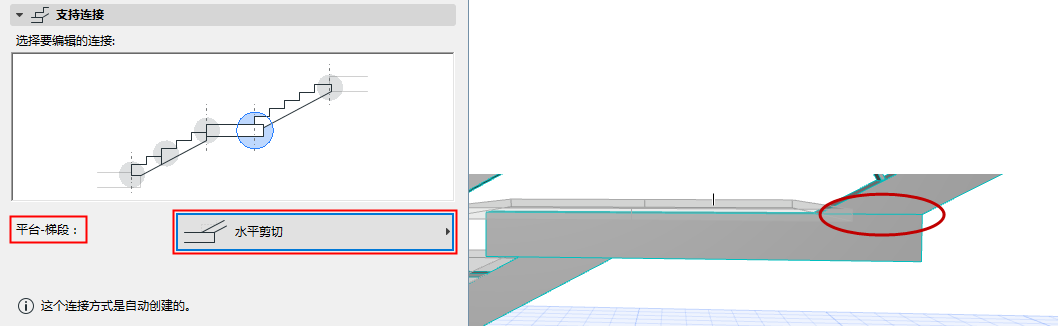

平台-梯段连接:水平的

使用以下连接体类型,以为添加的元素(例如,柱)预留空间:

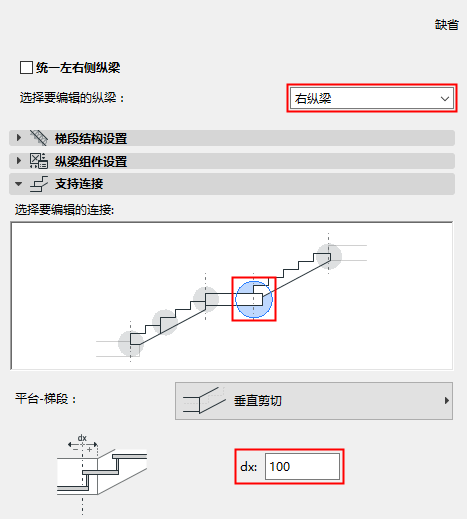

StringerConnection1.png StringerConnectionDialog.png StringerConnection2.png

梯段-平台纵梁连接体 :调整垂直剪切增加间隙
