放置关联栏杆

默认情况下,设置一个新栏杆与其他模型元素关联。ARCHICAD栏杆可与一个或更多楼梯、板、墙、屋顶或网面关联。


这意味着,如果任何元素几何形状被修改(如您放置栏杆的楼梯),相关的栏杆几何形状将与其一起修改。如果您删除关联元素,栏杆也将被删除。

您可以将栏杆与以下元素相关联:

楼梯(栏杆与楼梯边界相关联的栏杆)

板或屋顶的参考面

墙的参考线

网面的节点和屋脊(例如,围栏)

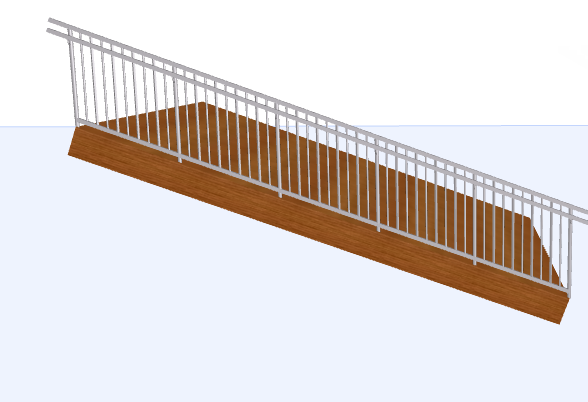

 RailingWallAssoci.png     RailingRoofAssoc.png

栏杆与3D模型元素关联

参见下面的例子:

与楼梯关联的栏杆

1。从工具箱或信息框中激活栏杆工具。

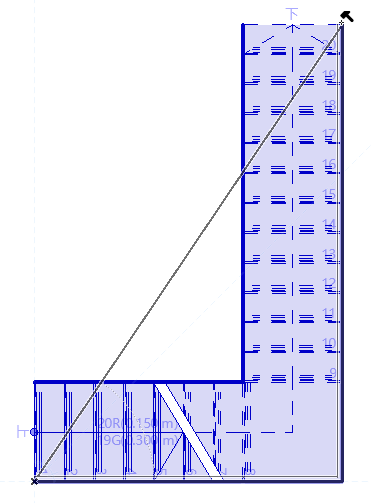

2。点击楼梯边界线的两端,在创建关联栏杆是边界线将高亮显示。

RailingtoStair1.png     RailingtoStair2.png

3。双击,完成与楼梯关联的栏杆。栏杆将自动遵循楼梯边界线(曲线/直边缘、插入/删除节点)的改变。

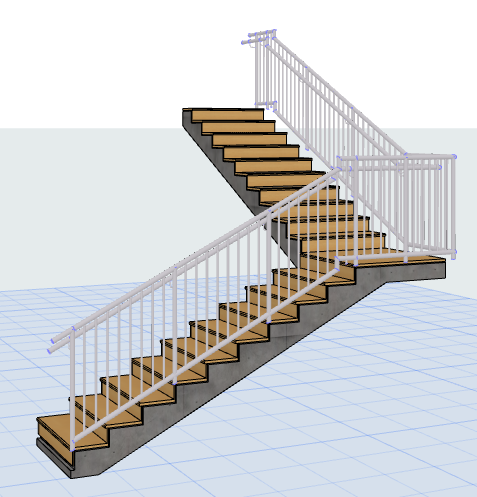

与楼梯关联的栏杆

自动对新楼梯添加栏杆

放置楼梯前,您可以选择自动对其添加栏杆:在楼梯信息框中点击一个或两个“添加栏杆”选项。这样,您可以一次放置两个元素(楼梯与栏杆)。



楼梯信息框:放置楼梯(右侧、左侧或双侧)时添加栏杆

与板关联的栏杆

1。从工具箱或信息框中激活栏杆工具。

2。点击板上的两个节点。

3。通过板轮廓的反馈,可以知道使用了板的那一条边界来生成栏杆。由于此板为一个多边形,就可以有多个备选方案。点击Tab在各个备选栏杆路径之间切换查看:

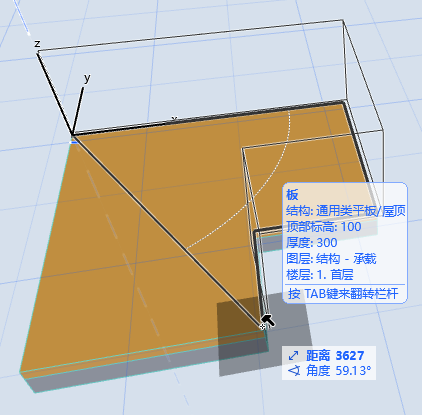

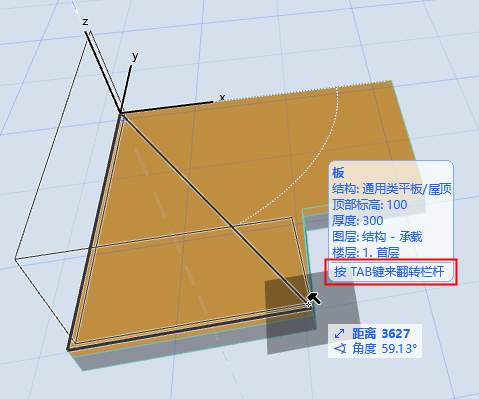

RailingtoSlab1.png RailingtoSlab2.png

按下Tab以选择板周围的栏杆路径

4。双击以放置与此板关联的栏杆。

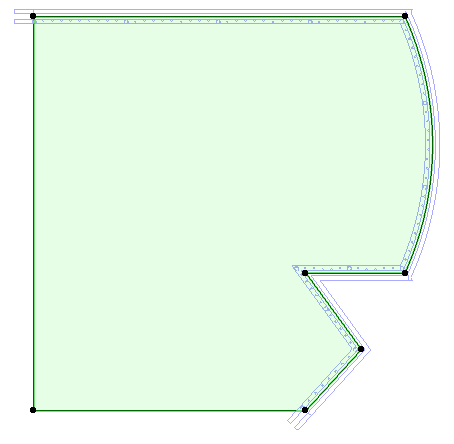

关联的栏杆跟随对板的编辑

转换单元(重新定义栏杆多边形)

如果栏杆与多边形的一部分相关联,您可以将其转换为关联元素的其他部分。

注意:这仅仅在关联元素是多边形(例如,板)时可用。这对楼梯上的栏杆不可用。

对于选中的栏杆单元,使用弹出式小面板中的栏杆分段类型命令。选择翻转分段,将栏杆路径切换为多边形的另一部分边界:

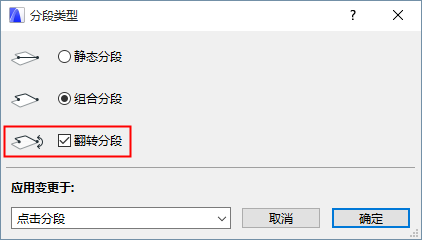

SegmentTypePet.png     FlipSegment.png

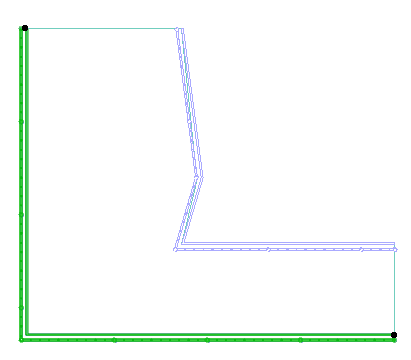

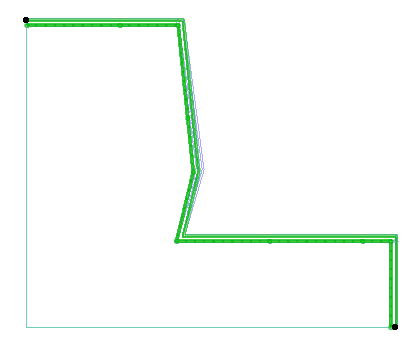

FlipSegmentEx1.png     FlipSegmentEx2.png

沿关联的多边形元素翻转栏杆分段

魔术棒关联栏杆

使用魔术棒,将栏杆放置到关联元素上(楼梯、板、变形体、墙、屋顶)。

随着栏杆工具激活,按下空格键,然后点击任何元素,以自动寻获边界或多边形形状,并放置一个关联的栏杆。
