栏杆尾端 (顶部横杆、扶手、底部横杆)

栏杆的每种类型(顶部横杆、扶手、常规横杆)在其尾端可以存在一个或多个扩展单元。

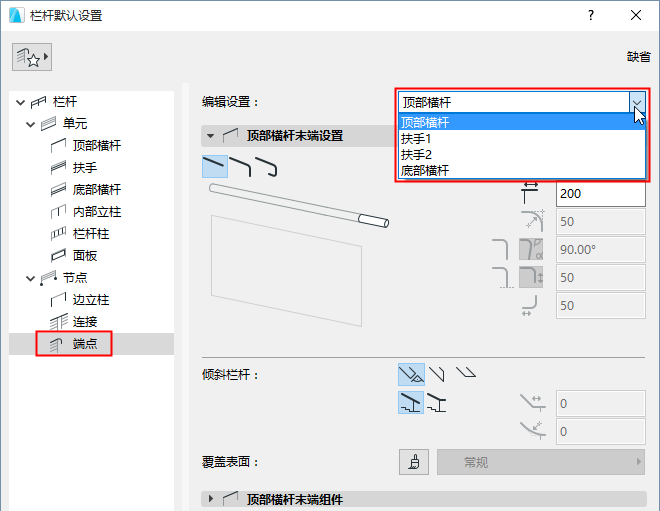

在栏杆设置(尾端页面)中,通过从弹出列表中进行选择对每种栏杆类型的结束参数进行单独设置:


定义下横杆尾段几何图形

尾端组成了一种扩展,这种扩展的表现形式可以是一种单独的直线、曲线、或回转扩展。

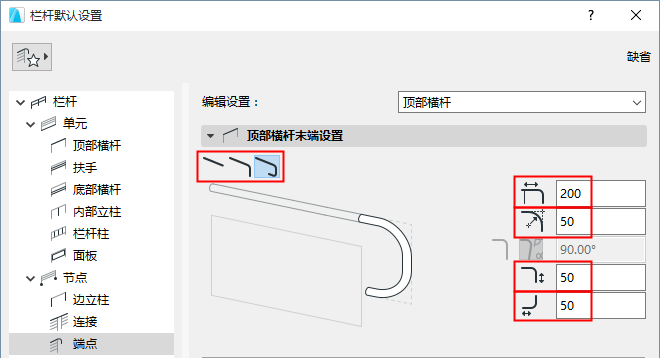

从尾端设置中选择一种您喜欢的杆尾。延伸长度可在右侧的字段中进行设置。

注释:

如果您不想使用此杆尾,请将延伸长度设置为0。

只有一种单个扩展可用于普通栏杆。

对于双扶手:使用第四个选项,以连接扶手和另一面的扶手组成一对。

参见连接一对扶手的尾段

编辑杆尾

尾端设置可以在栏杆设置中定义,可应用于栏杆(顶部横杆/扶手)两头尾端,但您也可在编辑模式中对其中一头进行自定义设置。

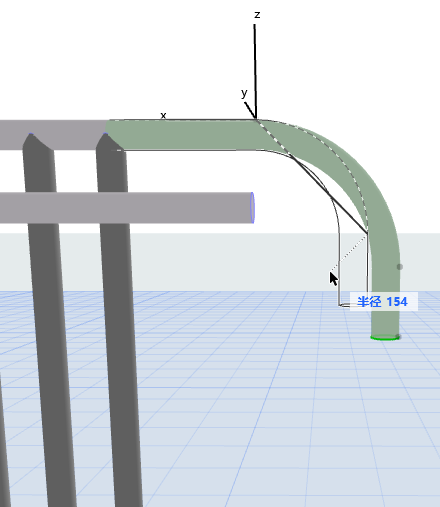

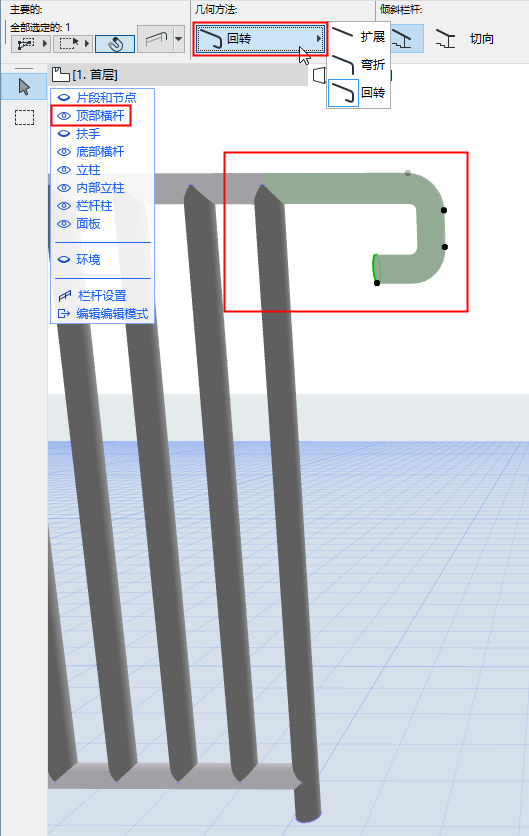

在编辑模式中通过图示对杆尾进行编辑,使用热点编辑延伸长度、半径、和/或选定杆尾的角度。在节点可以有多种编辑可能的情况下,弹出式小面板中会提供多种选择:

ToprailEdit2.png          ToprailEdit3.png

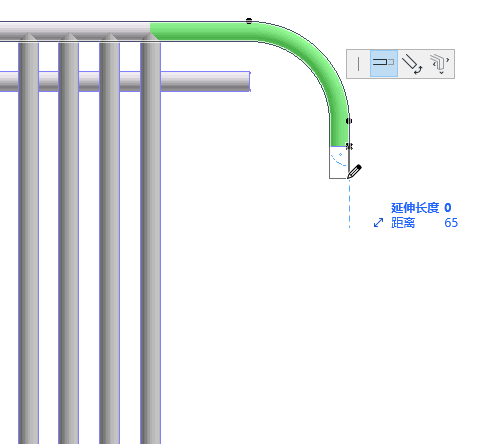

在3D和截面图中通过图示编辑杆尾

使用信息框或尾端设置来调整选定杆尾设置。


倾斜栏杆:尾端几何图形

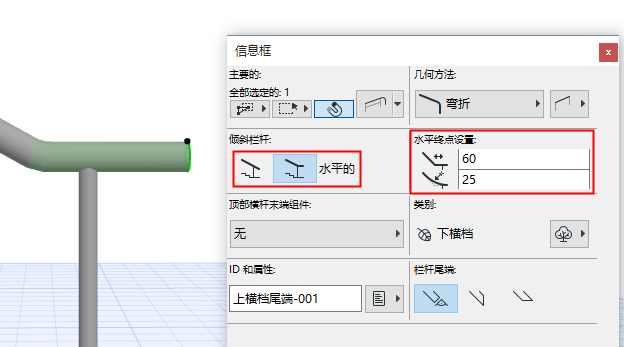

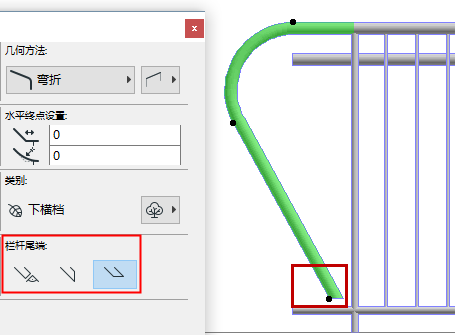

在信息框或栏杆设置中,选择倾斜栏杆的尾端几何图形: 正交、垂直,或水平。


倾斜栏杆尾端: 与段或水平相切


将此选项转换为带有水平单元的倾斜栏杆尾端。

输入添加的单元的长度以及一个倒圆角选项。

覆盖表面

使用不同表面显示尾端组件。

对下横杆尾段添加末端组件

尾端组件已被添加到栏杆的扩展单元中。

1。如果有需要的话,可以自尾端组件面板中,选择想要的杆尾对象。

2。使用 下横杆尾段组件设置 面板,已设置其参数。
