关于栏杆的模型视图选项

扶手选项

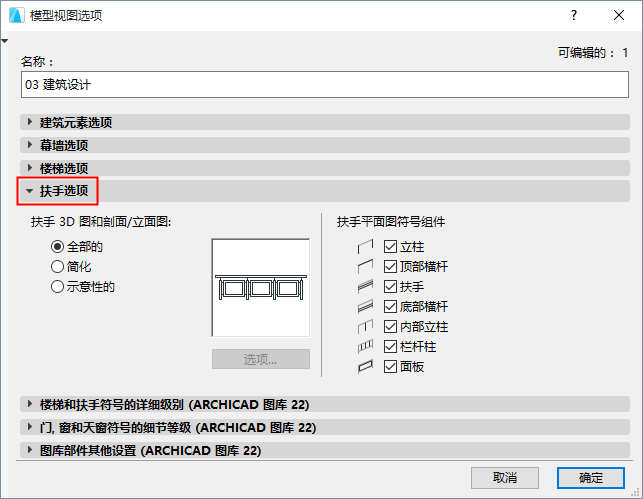

此面板,位于 文档> 模型视图 > 模型视图选项

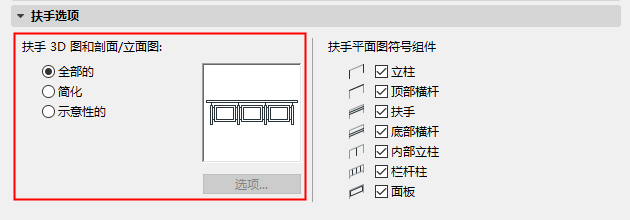

3D和剖面的扶手详细等级


在全部模式中,完整的栏杆出现:可以看到所有3D元素的全部细节。

在简化模式中,完整的栏杆出现:可以看到所有3D元素,但细节会被简化:显示子元素的边界框。

在示意性模式中,一个连续的表面膜表明栏杆的路径。

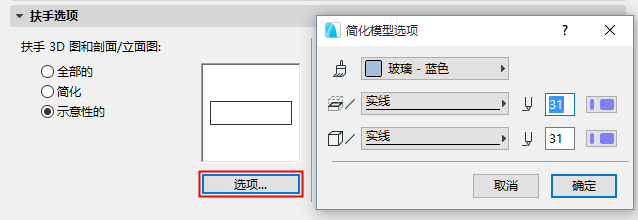

关于简化的或示意性的: 点击选项以自定义3D和截面图视图中显示的栏杆的表面和线条选项。

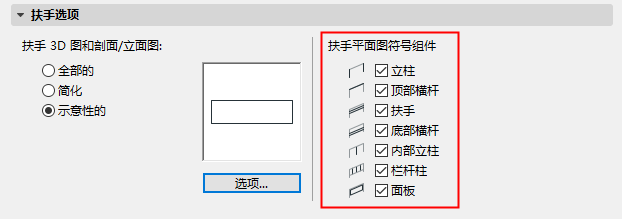

显示/隐藏扶手平面图组件

使用复选框以显示/隐藏扶手的平面图符号组件。


要显示/隐藏独立的栏杆符号,可使用栏杆设置。

参见扶手平面图符号组件

为调整符号显示(基于楼梯的可视/隐藏部分),可使用模型视图选项对话框中的”详细等级“面板:

参见楼梯和扶手符号的详细等级
